100毫米规格方形滑动垫箱结构设计

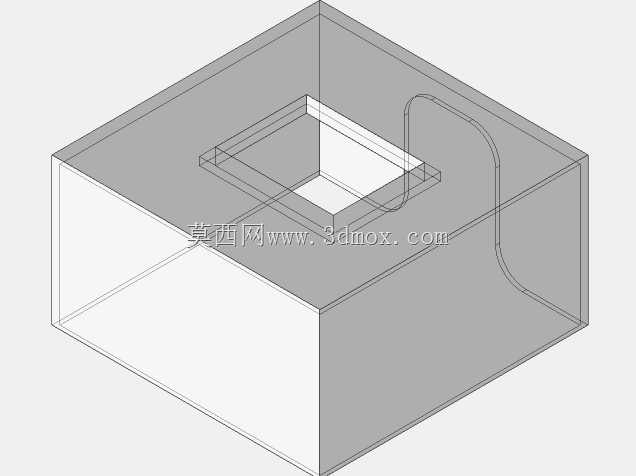

　　在自动化产线的工位定位、检测设备的工件承托、小型工装的滑动导向场景里，这类方形滑动垫箱是很常见的基础承托构件，很多一线结构设计人员在做小型工位治具、传感器安装辅助定位结构的时候，都会用到这类尺寸规整的垫箱构件。这款垫箱的外形尺寸严格控制在100毫米见方，整体采用等壁厚的盒式结构设计，顶面预留的方形沉槽是核心的功能定位区域，侧面设置的弧形让位缺口，是为了匹配滑动行程里的相邻构件避让需求，避免垫箱在沿导轨滑动过程中与侧边的锁紧件、检测探头发生运动干涉。从设计思路上看，这类垫箱没有采用实心块结构，而是选用空心盒体的结构形式，一方面是在保证整体结构刚性的前提下尽可能降低构件自重，减少滑动驱动端的负载，尤其是在短行程高频往复滑动的工位上，

　　自重降低能有效减少滑动导轨的磨损，延长导向构件的使用寿命；另一方面空心的内部腔体可以预留走线空间，部分需要在垫箱顶面安装检测元件的场景里，线缆可以直接从腔体内部走线，避免线缆外露在滑动行程范围内被剐蹭破损。在安装边界的考量上，垫箱的底面做了全平面的精加工基准，安装时可以直接贴合在滑动平台的安装面上，不需要额外做找平处理，四个边角的位置预留了标准的安装孔位空间，适配常用的内六角螺栓锁紧，安装孔的沉台深度做了严格控制，保证螺栓锁紧后头部不会高出垫箱的安装基准面，不会影响顶面沉槽内放置工件的平面度。顶面的方形沉槽做了小角度的拔模斜度，既方便工件放置时的快速导入定位，也能在滑动过程中限制工件的横向窜动，

　　不需要额外增加侧向的压紧结构就能满足中低速滑动场景下的工件定位需求。侧面的弧形让位结构不是随意设计的圆弧，其曲率半径是匹配相邻工位的摆动压头的运动轨迹做的仿形设计，当垫箱滑动到上下料工位时，侧边的压头下压不会与垫箱侧壁发生碰撞，能最大化压缩工位之间的间距，提升整线的空间利用率。在实际应用中，这类垫箱除了作为工件承托的滑动载体，也可以作为传感器安装的调节基座，将接近开关、光电传感器固定在垫箱的沉槽内，随着垫箱沿导轨滑动，就能实现不同位置的检测点位切换，相比固定式的传感器安装支架，这种滑动垫箱的调节范围更灵活，不需要重新打孔就能调整检测位置，在多品种小批量的柔性生产场景里适配性很强。从结构强度的角度看，

　　盒体的壁厚选取是结合100毫米的外形尺寸做的匹配设计，既不会因为壁厚过薄导致承托重型工件时发生侧壁形变，也不会因为壁厚过厚造成材料浪费、整体重量超标，转角位置做了均匀的圆角过渡，避免应力集中导致的构件开裂，在长期往复滑动的交变载荷下能保持稳定的结构精度。很多设计新人在做这类基础垫箱构件的时候，往往会忽略滑动行程里的让位需求，直接做成立方体的实心块，结果实际装配的时候才发现和相邻构件发生干涉，不得不临时打磨修配，既影响装配效率，也会破坏构件的表面防护层，这款垫箱在设计阶段就把滑动全行程的周边构件运动包络都做了干涉检查，侧面的弧形缺口刚好避开所有运动干涉区域，不需要后期做二次修配就能直接装配使用。另外垫箱的顶面和底面的平行度公差也做了严格控制，保证安装后顶面的承托平面与滑动方向的平行度符合检测工位的精度要求，放置在沉槽内的工件不会因为平面倾斜导致检测数据出现偏差，在对定位精度有一定要求的检测、装配工位上，这种精度控制能有效减少工位调试的时间，提升整线的装配调试效率。
