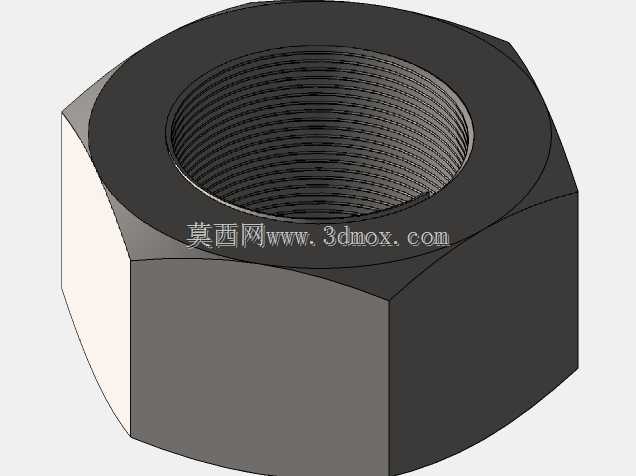

M12六角内螺纹紧固件结构设计

　　在各类机械装配、工业设备搭建、工装夹具制作的场景里，六角螺母是出现频率极高的基础连接件，这款M12规格的六角螺母，主要适配公称直径12mm的外螺纹紧固件，可完成零部件之间的锁紧固定，在传感器安装支架固定、小型设备机架拼接、气动管路附件锁紧、低压电气柜内部件安装等场景中都能适配使用。从实际使用的角度看，这类六角螺母的核心功能是通过内螺纹与外螺纹的啮合，配合螺栓或螺柱实现两个或多个带通孔零件的压紧固定，六角外形的设计是经过长期工业验证的结构，六个受力平面可以适配普通开口扳手、活动扳手、套筒等多种常用拆装工具，在狭窄安装空间里也能通过每次60度的转角完成扳拧操作，相比四方螺母等其他外形，扳拧时的受力更均匀，不容易出现打滑滑棱的问题。

　　设计这款螺母的三维结构时，首先要明确螺纹的配合精度，内螺纹的牙型、螺距、中径公差都要符合对应螺纹标准的要求，建模过程中先通过拉伸凸台做出六角外形的基体，基体的对边尺寸、对角尺寸、螺母厚度都要符合对应规格的标准参数，保证实际生产后能和标准扳手、配套螺栓适配，之后通过切除拉伸做出内孔的基础尺寸，再通过螺纹特征生成完整的内螺纹牙型，建模时要注意螺纹起始端的倒角处理，这个倒角不仅能在装配时引导外螺纹顺利旋入，还能去除螺纹端部的锐边，避免安装时划伤操作人员或配套零件的表面。从安装边界来看，这款M12螺母的六角对边尺寸决定了安装时需要预留的扳手操作空间，安装位置周围不能有高出螺母端面的遮挡结构，否则会导致扳手无法卡入螺母的受力面，

　　螺母的厚度决定了螺纹啮合的有效长度，足够的啮合长度能保证螺纹连接的强度，避免在受拉、受振动的工况下出现螺纹滑牙、连接松脱的问题。在实际设备应用中，这类螺母常和弹簧垫圈、平垫圈配合使用，平垫圈可以增大螺母和被连接件的接触面积，降低接触面的压应力，避免拧紧螺母时刮伤被连接件的表面，弹簧垫圈则可以在振动工况下提供持续的张紧力，降低螺纹连接松脱的概率。建模时除了主体结构，还要注意各个棱边的工艺倒角，除了螺纹入口处的倒角，六角外形的棱边也要做微小的倒钝处理，还原实际五金零件的工艺特征，避免模型出现过于尖锐的棱边，和实际生产的零件特征不符。这类标准紧固件的三维模型，在做整机装配设计时可以直接调用，不需要重复建模，能大幅提升装配设计的效率，

　　在做装配干涉检查时，准确的螺母外形尺寸可以帮助设计人员提前判断安装空间是否足够，避免实际装配时出现扳手无法操作、螺母和周边零件干涉的问题。对于传感器安装这类对连接可靠性有一定要求的场景，M12规格的螺母能提供足够的锁紧力，保证传感器在设备运行振动的工况下不会出现位置偏移，保障传感器检测数据的准确性。在做管路附件连接时，这类螺母也可以配合管接头使用，完成低压管路的锁紧固定，六角的外形可以方便操作人员在管路排布密集的位置完成拆装操作，不需要太大的操作空间就能完成拧紧作业。建模过程中对螺纹特征的准确还原，也能在做运动仿真或者装配动画时，真实模拟螺纹旋合的过程，让装配演示的效果更贴近实际操作流程。
