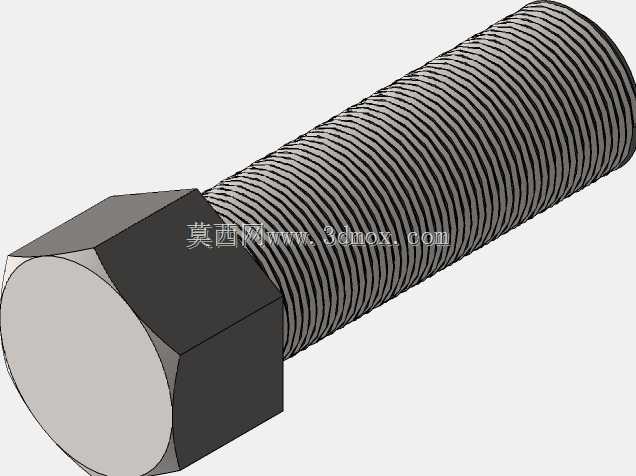

英制外六角全螺纹紧固螺栓结构

　　在各类机电设备组装、工装夹具搭建、工业管线布设的场景里，螺栓是出现频率最高的可拆卸紧固连接件，这款英制外六角全螺纹螺栓的建模逻辑，完全贴合实际加工与装配的工程需求，没有做冗余的装饰性结构。从实际使用场景来看，这类全螺纹外六角螺栓常被用于需要调节夹紧厚度、或者被连接件总厚度存在一定公差波动的装配位置，比如仪器仪表内部的安装支架固定、小型传感器模组的基座锁紧、低压流体管路的法兰副预紧，都能见到这类紧固件的身影，相比部分螺纹的螺栓，全螺纹结构可以让螺母在螺杆全长范围内任意位置锁紧，适配不同叠层厚度的被连接件，不需要提前严格核算拧入深度，现场装配的灵活性更高。设计这款螺栓的三维结构时，首先要明确六角头的对边、

　　对角尺寸是和英制螺栓的标准扳拧空间匹配的，建模过程中先通过拉伸凸台做出六角头的基体，再做螺杆的圆柱基体，之后的螺纹特征没有采用简化的装饰螺纹线，而是通过扫描切除的方式还原了英制螺纹的牙型轮廓，牙型角、螺距都严格对应英制统一螺纹的参数，这样的模型在做虚拟装配干涉检查的时候，能真实反映螺纹副的配合间隙，不会出现装饰螺纹线模型导入装配体后，螺纹啮合位置误判干涉、或者实际装配时螺纹咬死却在仿真阶段无法发现的问题。从安装边界来看，六角头的端面做了微小的倒角处理，这和实际冷镦加工出来的螺栓端部特征一致，装配时这个倒角可以引导螺栓顺利穿入被连接件的安装孔，不会因为六角头棱边的毛刺卡滞在孔口位置；螺杆末端同样做了45度的倒角，

　　方便拧入对应的螺纹孔或者套入螺母，避免首牙磕碰变形导致装配卡滞。很多新手建模的时候容易忽略螺栓头部和螺杆衔接位置的退刀结构，这个模型里还原了六角头下方的承面凸缘过渡，这个位置的圆角既符合冷镦成型的工艺要求，避免应力集中导致螺栓头部在受拉时断裂，也能在装配时让六角头端面和被连接件表面更贴合，不会因为衔接位置的直角清根不彻底，出现螺栓锁紧后头部歪斜、预紧力不均匀的问题。在做设备的三维装配设计时，这类带真实螺纹特征的螺栓模型，可以直接用于装配体的静态干涉检查、运动仿真的碰撞检测，甚至可以直接导入有限元分析软件，做螺纹连接位置的应力分布计算，不需要二次修整模型。实际选型的时候，这类英制螺栓多用于进口设备的维修替换、

　　出口欧美地区的机电产品装配，因为英制螺纹的牙距、牙高和国标公制螺纹存在明显差异，建模时严格区分牙型参数，能避免现场装配时出现螺纹不匹配、强行拧入导致螺纹滑牙的问题。全螺纹的结构设计也让这款螺栓可以配合薄螺母做防松结构，在有振动的工况下，比如小型输送线的导轨固定、振动试验台的工装锁紧，双螺母对顶防松的结构可以在全螺纹螺杆的任意位置实现，不需要预留特定长度的无螺纹杆段，适配性更强。从建模的特征逻辑来看，整个模型的特征树完全遵循加工工序的顺序：先做六角头的冷镦基体，再拉伸螺杆圆柱，之后做两端的倒角，最后做螺纹的扫描切除，这样的特征顺序不仅修改参数方便，比如需要调整螺杆长度、更换螺纹规格的时候，只需要修改对应特征的尺寸参数，不需要重构整个模型，也和实际的螺栓加工工序对应，方便后续出工程图的时候标注工艺要求。很多设备设计人员在做装配的时候，习惯用简化的螺栓模型占位，但是在做管线布局、线缆走线设计的时候，真实外形的螺栓模型能准确反映六角头的占用空间，避免后期布线的时候线缆和螺栓头部发生干涉，尤其是在仪器仪表这类内部空间紧凑的设备里，几毫米的空间偏差就可能导致线缆被挤压破损，这类还原真实外形的紧固件模型，能有效提升设计的准确性，减少后期样机整改的工作量。
