中柱式弧形旋转踏步楼梯结构设计

　　做建筑配套金属构件建模快八年，经手的梯类模型没有一百也有八十，这次的中柱式螺旋梯是小空间垂直交通方案里最常被甲方点名的结构，先从实际落地的应用场景说，这类梯型最常出现在loft公寓夹层、小型商业空间的错层连通、别墅顶层露台接驳、工业厂房的操作平台登高通道里，核心优势就是占地投影面积极小，常规直跑梯要预留至少1.2m宽、3m以上的水平投影长度，同层高下这类中柱螺旋梯的投影直径只需要1.6-1.8m就能满足单人顺畅通行，对空间局促的改造项目来说几乎是最优解。

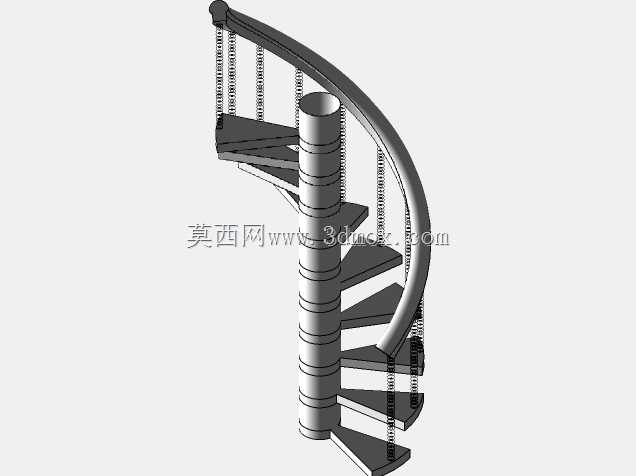

　　说回模型本身的结构逻辑，整个梯的受力核心是中间的分段式圆柱中柱，建模的时候特意把中柱做了分段套接的结构，不是整根光杆，每段柱身的环形凸台刚好对应每一级踏步的安装定位面，现场安装的时候不用额外放线定位，踏步直接卡入凸台位置焊接或者螺栓锁附就能保证步高一致，避免现场安装出现步高误差导致的通行磕绊问题。踏步本身做的是扇形切角结构，窄端固定在中柱上，宽端做了圆弧收边，和外侧的弧形扶手曲率完全匹配，每一级踏步的踏面宽度在靠近中柱200mm位置做了防滑纹理预留，外侧通行区域的踏面净宽保持在220mm以上，刚好满足成年人脚面完全放置的尺寸要求，不会出现踩空的风险。

　　外侧的防护结构做的是双栏杆配弧形扶手的设计，扶手是整根弯圆成型的金属管，没有拼接焊缝，建模的时候用螺旋线扫描生成，曲率和梯段的旋转升角完全匹配，人手扶握的时候不会出现高低顿挫的触感；栏杆是垂直等距排布的细圆杆，上下两端分别固定在扶手底面和踏步外侧的安装孔位，杆间距控制在110mm以内，符合民用建筑防护栏杆的安全间距要求，避免儿童从栏杆间隙钻出的风险。

　　安装边界这块要重点提，模型里预留的安装接口分上下两处，底部中柱下端做了方形法兰盘，法兰盘上开了四个膨胀螺栓安装孔，现场直接在地面结构层打膨胀螺栓固定即可，不需要额外做预埋；顶部中柱上端做了插接轴，直接插入上层楼板的预留安装孔内灌浆固定，整个梯段不需要在墙面做额外的支撑固定，对周边墙体没有结构强度要求，哪怕是轻质隔墙的空间也能安装。

　　设计的时候特意规避了几个常见的螺旋梯设计坑：首先是步高控制，整段梯的步高统一设置在180mm，不管是底层起步位置还是顶层收步位置，步高误差控制在2mm以内，避免通行时的步幅错乱；其次是净空高度，梯段旋转过程中的上方净空全程保持在2m以上，哪怕是1.8m身高的人拎着工具上下也不会碰头；还有踏步的承重冗余，单块踏步的结构厚度做了5mm，按单人通行100kg的动载荷计算，安全系数能到3.5以上，完全满足日常使用的承重要求，不会出现踏步变形的问题。

　　从建模逻辑来说，整个模型用参数化关联设计，中柱直径、踏步数量、旋转角度、扶手高度都是可调整的参数，后续如果要适配不同层高、不同预留洞口尺寸的项目，只需要修改对应参数就能快速生成新的结构，不用重新从零开始建模，对结构设计从业者来说复用性很高。另外模型里所有的安装孔位、套接台阶都做了实际加工的公差预留，不是理论上的零配合结构，导出工程图后直接就能下发车间加工，不需要二次调整结构间隙。

　　实际项目里这类梯的材质一般选碳钢喷塑或者304不锈钢，前者成本低适合工业场景，后者防锈性能好适合室内潮湿区域或者户外露台使用，模型里的壁厚参数都是按实际常用的管材厚度设置的，中柱壁厚4mm，扶手壁厚2mm，栏杆壁厚1.2mm，不会出现建模壁厚过薄实际加工变形，或者壁厚过厚成本过高的问题。还有个细节，起步位置的第一级踏步做了方向定位标记，安装的时候对准入户方向，就能保证整个梯段的旋转方向和通行动线匹配，不会出现装完之后扶手在左手边不符合日常通行习惯的问题。
