船用立式带支脚快开压力容器三维设计

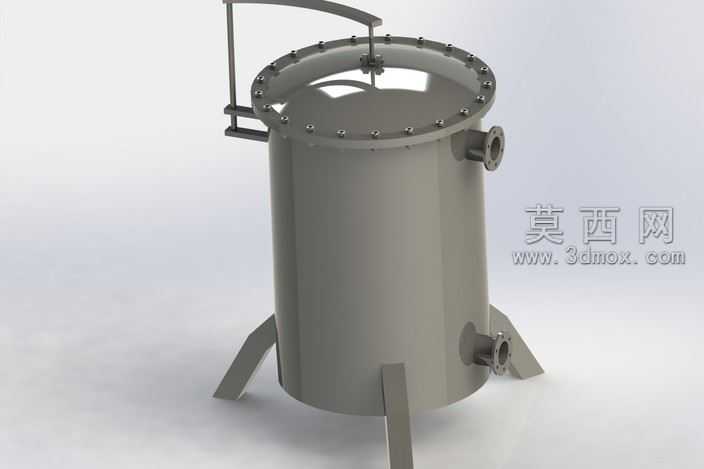

本作品为船用场景设计的立式压力容器三维模型，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循承压设备的结构设计逻辑，对罐体、封头、快开压盖、支撑支脚、外接法兰接口、启闭操作机构等所有部件进行1:1等比例还原，保证各部件间的装配关系精准无干涉。模型渲染阶段采用哑光金属材质模拟罐体常用的不锈钢或碳钢基材，通过调整材质的粗糙度、反射率参数还原工业金属的真实质感，场景布光采用柔和的多光源组合，既清晰呈现罐体圆柱面的曲面过渡效果，也突出了法兰螺栓、支脚焊接位、操作手柄等细节的结构轮廓。结构设计上，罐体主体为直立圆柱筒身，底部采用三个均匀分布的斜向支撑支脚，保证船用场景下放置的稳定性，可抵御一定程度的船体晃动载荷；顶部采用快开式法兰压盖结构，沿压盖周向均匀布置紧固螺栓，搭配侧置的杠杆式启闭操作手柄，可实现压盖的快速开合，便于内部检修与介质装填；筒身侧面分别设置上下两个外接法兰接口，分别用于介质的进出管路连接，接口位置经过受力校核，避免与支撑结构、操作机构产生空间干涉。设计思路围绕船用场景的特殊使用需求展开，在保证容器承压性能的前提下，尽可能优化结构紧凑性，缩小整体占地面积，同时简化日常操作的流程，快开结构的设计减少了螺栓拆装的工作量，三支点支撑结构相比传统四脚支撑更能适应船体甲板的不平整安装面，所有转角位置均做了圆弧过渡处理，避免应力集中问题，提升容器的长期使用可靠性。建模过程中对所有配合面均做了公差预留模拟，保证模型可直接用于后续的工程图导出、结构仿真分析等工作，渲染效果也可直接用于方案展示、技术交流场景。
