小型100毫米直径转向操控手轮结构

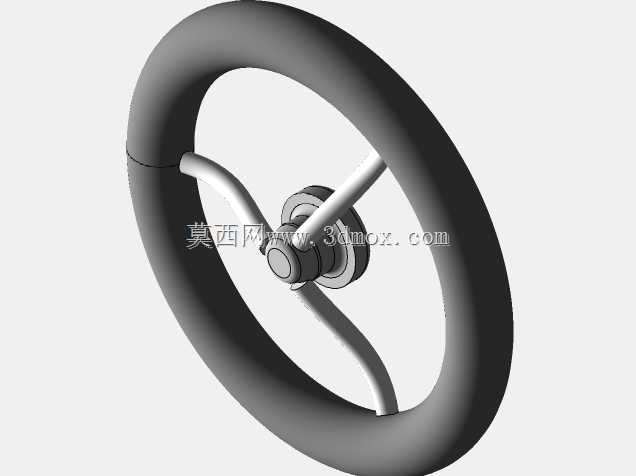

　　这款直径100毫米的转向操控手轮，在小型试验台、教学演示设备、微型代步载具、小型自动化设备的手动操控工位上有着广泛的适配场景，区别于大尺寸工业设备的重型手轮，该款手轮的尺寸定位精准匹配小空间操控需求，在桌面级试验装置、小型巡检设备的转向控制模块中，既不会因为尺寸过大占用过多安装空间，也不会因为轮径过小导致操控力矩不足，操作人员单指即可拨动完成转向操作，长时间操控也不会产生明显的手部疲劳。从结构设计逻辑来看，手轮的轮圈采用了符合人体工学的圆弧截面设计，轮圈表面没有额外的防滑凸纹，依靠圆弧面与手指指腹的贴合度提供足够的摩擦力，避免了凸纹结构在频繁转动时硌手的问题，同时光滑的轮圈表面也更便于日常清洁，在有防尘要求的试验设备场景中，

　　不会因为纹路积灰影响设备洁净度。轮圈与中心转轴的连接采用了双辐条对称布局，两根辐条从中心轮毂位置呈弯曲形态延伸至轮圈内侧，这种弯曲辐条的设计并非单纯的造型考量，在结构力学层面，弯曲的辐条能够在承受侧向冲击力时产生微小的弹性形变，吸收部分冲击载荷，避免刚性直辐条在受到意外碰撞时直接断裂，同时对称的双辐条布局在转动过程中不会产生动不平衡，即使快速转动手轮也不会出现明显的抖动，保证转向操控的平顺性。中心轮毂部分采用了阶梯轴式的嵌套结构，轮毂中心预留了与转向轴配合的安装孔位，孔位周边设计有定位凸台，安装时可以直接与转向轴的轴肩贴合定位，不需要额外调整安装同轴度，降低了装配环节的调校难度，轮毂外侧的环形凸缘一方面起到了轴向限位的作用，

　　避免手轮在转动过程中沿轴向窜动，另一方面也可以作为位置标识的基准面，在需要标定转向角度的场景中，可以直接在凸缘表面粘贴刻度标识，不需要额外加装刻度盘。从安装边界来看，该手轮的整体轴向厚度控制在较小范围内，安装时只需要在设备面板上预留对应直径的中心孔，将轮毂穿过面板后通过锁紧件固定即可，轮圈与设备面板之间预留了足够的手指操作间隙，不需要额外加高安装座，整个手轮突出安装面板的高度较低，在设备运输或者日常挪动过程中不容易被磕碰损坏。在实际使用场景中，这款手轮除了承担转向操控的基础功能外，还可以适配多类需要手动旋转调节的机构，比如小型阀门的开度调节、试验台的进给微调、小型传动机构的转速预调等，因为轮径尺寸带来的合适操控力矩，

　　在调节这类需要精细控制转动角度的部件时，操作人员可以很方便地控制转动幅度，不会因为手轮力矩过大导致调节过量。设计过程中针对辐条与轮圈的连接位置做了圆弧过渡处理，没有应力集中的直角结构，在承受常规操控扭矩的情况下，连接位置的应力水平远低于材料的屈服强度，即使频繁正反转操作也不会出现连接位置开裂的问题，轮圈的拼接位置采用了错位对接的结构，避免了拼接缝正对辐条连接位置导致的强度下降，整个手轮的结构没有冗余的设计部件，所有结构都服务于操控手感、结构强度、安装便捷性这三个核心需求，没有为了造型添加无实际作用的装饰结构，完全从工程实用角度出发完成结构设计，能够适配多类小型设备的手动操控需求，在结构选型时可以直接参考其安装尺寸完成配套的转轴、面板结构设计，不需要做过多的结构适配调整。
