乘用车普通斜交橡胶轮胎结构设计

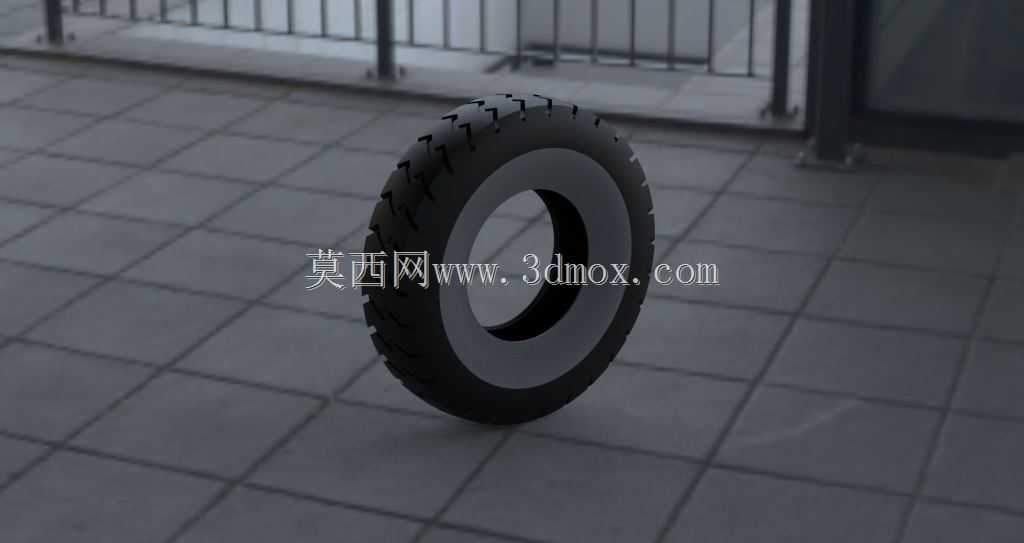

　　日常做行走机构配套设计时，轮胎是最容易被忽略细节的部件，很多新手建模时直接拉个圆环贴个胎纹贴图就交付，实际落地时才会发现安装干涉、接地比压不对、轮辋匹配公差超标等一堆问题。这个轮胎模型是针对小型乘用代步车、低速电动巡检车做的配套结构，建模时先从胎体的力学边界入手，先确定轮辋的安装基准——胎圈位置的内径公差严格控制在过盈配合区间，避免车辆行驶中出现胎圈脱圈的风险，胎圈内部的钢丝圈结构在模型里做了简化的环形加强筋示意，方便后续做有限元分析时直接赋予对应材料属性，不用再重新拆分结构。

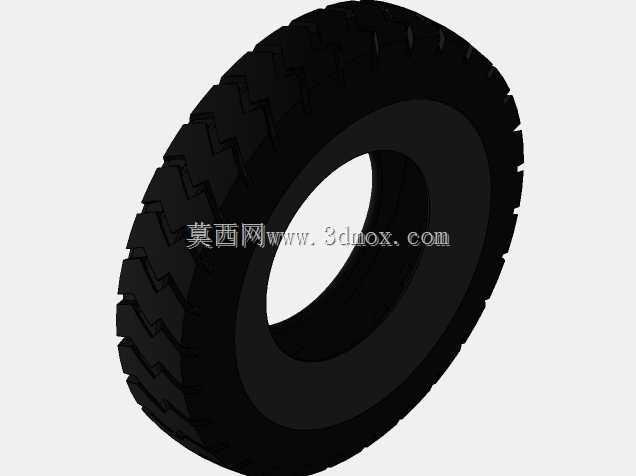

　　胎面的花纹设计没有照搬竞速胎的大沟槽结构，而是采用了细密的折线形花纹块，兼顾干燥铺装路面的抓地力和雨天的排水性能，花纹沟的深度做了等比例还原，沟壁的拔模斜度控制在合理范围，既符合橡胶硫化脱模的工艺要求，也能避免花纹块在长期受压后出现应力集中掉块的问题。胎侧的弧度做了三次样条曲线拟合，不是简单的圆弧过渡，靠近胎圈的位置厚度更大，用来缓冲路面颠簸带来的侧向冲击，靠近胎面的位置厚度逐渐收薄，降低胎体整体重量的同时，也能提升行驶时的侧向形变反馈，让转向操作的指向性更精准。

　　从安装边界来看，这个轮胎适配的是标准小尺寸轮辋，轮辋的挡圈位置和胎圈的贴合面做了精准的面匹配，安装时不需要额外修改轮辋结构就能直接装配，轮胎的整体外径控制在常规小型代步车的轮腔容纳范围内，转向时不会和翼子板、悬挂摆臂发生运动干涉，静态下的轮胎下沉量按照额定载荷做了预设，后续做整车装配仿真时，可以直接调整模型的压缩比例来模拟不同载荷下的轮胎形变，不用重新构建柔性体模型。

　　实际应用场景里，这类轮胎除了配套低速乘用车，也可以用在厂区内的电动搬运车、小型观光巡逻车上，建模时特意预留了胎面花纹的参数化修改接口，如果需要适配非铺装路面使用，只需要调整花纹块的高度和沟槽宽度，就能快速衍生出越野款的胎面结构，不用重新搭建整个胎体模型。胎体内部的帘布层结构在模型里做了分层示意，方便后续做工艺拆解时，直接对应橡胶硫化的铺层顺序，减少工艺端和设计端的沟通成本。很多人做轮胎建模时容易忽略动平衡的配重结构，这个模型在胎圈位置预留了平衡块的安装平面，后续做整车动力学仿真时，可以直接在对应位置添加配重质量点，模拟真实的动平衡校准状态，让仿真结果更贴近实际行驶表现。

　　接地面积的设计上，按照额定载荷下的接地比压要求，调整了胎面的冠部弧度，让轮胎在标准胎压下的接地印痕接近矩形，避免胎面中间或边缘过度磨损，延长轮胎的实际使用寿命。胎侧的标识位置做了平整化处理，后续如果需要添加品牌标识、规格参数、胎压提示等内容，直接在对应平面做贴图或者凸台特征即可，不会破坏胎侧的整体曲面连续性。和轮辋配合的气门嘴位置也做了预留缺口，装配时不会和轮辋的气门嘴安装孔发生位置冲突，整体模型的曲面都是G2连续过渡，做渲染或者数控加工胎模时，不会出现曲面折痕、棱角突兀的问题，能直接对接后续的模具加工环节，减少二次修模的工作量。
