可3D打印头戴式防护护目镜结构设计

　　这款头戴式防护护目镜的结构设计，核心围绕一线作业场景的实际防护需求展开，可直接通过3D打印完成实体制作，适配多类存在眼部防护风险的作业场景。从实际应用场景来看，这类护目镜可覆盖机械加工车间的切屑飞溅防护、实验室化学试剂泼溅防护、户外作业的风沙异物阻隔、轻度粉尘环境的眼部遮挡等多个场景，相比普通平光防护镜，其环绕式的结构设计能实现从眉骨到颧骨侧方的全区域覆盖，避免异物从镜框与面部的间隙侵入眼部。

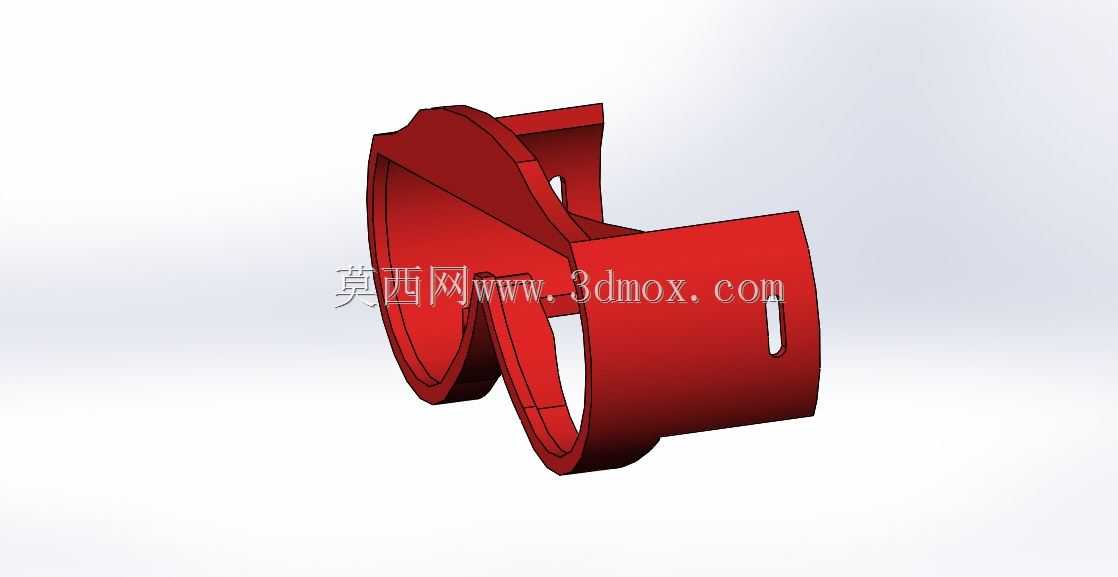

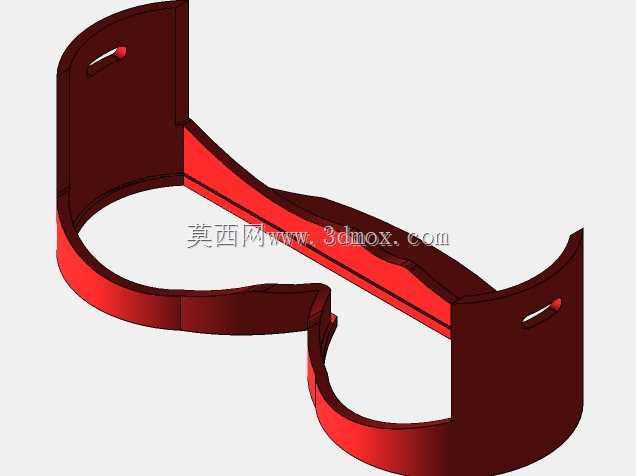

　　从功能特性层面拆解，该护目镜采用一体化环绕式镜框搭配弹性头戴绑带的结构，镜框主体做了贴合人体面部轮廓的曲面过渡，在眉骨位置设置了内收的挡边，可阻挡上方掉落的细小碎屑、液体顺着面部流入眼周；两侧镜腿位置做了加宽处理，既可以预留近视眼镜的佩戴空间，也能在侧方形成封闭防护，避免侧向飞溅的异物接触眼部。镜框的镜片安装位做了嵌入式卡槽设计，可根据不同防护需求替换防冲击、防雾、防化学腐蚀的不同功能镜片，卡槽边缘预留了密封胶条的安装槽位，加装胶条后可实现与面部的软接触贴合，既提升佩戴舒适度，也能进一步增强密封防护效果，避免粉尘、液体从缝隙渗入。

　　设计思路上，整个结构优先考虑3D打印的工艺适配性，所有结构均做了无倒扣、大圆角过渡处理，无需添加支撑结构即可完成FDM工艺打印，打印完成后仅需简单去除毛边即可完成组装，无需额外的粘接、螺丝紧固工序，镜框与头戴绑带的连接位置采用一体化的穿带孔设计，可直接穿入弹性织带作为固定结构，穿带孔边缘做了圆弧倒角，避免长期佩戴过程中织带被孔边磨损断裂。绑带的调节结构集成在两侧镜腿末端，采用锯齿状卡位设计，可根据不同使用者的头围尺寸快速调整绑带长度，适配不同头型的佩戴需求，无需额外加装调节扣，减少整体零件数量。

　　从安装边界与尺寸适配来看，该护目镜的镜框整体宽度控制在165mm以内，纵向高度覆盖眉骨到颧骨下沿约70mm的范围，镜框内侧与面部的预留间隙为12mm，可兼容绝大多数框架近视眼镜的佩戴，不会出现镜腿挤压、镜框磕碰的问题。头戴绑带的有效调节范围为500mm到650mm，可覆盖绝大多数成年人的头围尺寸，佩戴时绑带的受力点分布在后脑勺上下两个位置，避免单点勒压造成的佩戴不适。镜框的边缘厚度控制在2.5mm，既保证足够的结构强度，可承受直径6mm钢珠以12m/s速度的冲击不破裂，也尽可能控制整体重量，整副护目镜打印完成后的重量不超过45g，长时间佩戴不会对鼻梁、耳后造成明显压迫感。

　　在细节结构处理上，镜框的鼻梁位置做了内凹的贴合曲面，可适配不同鼻梁高度的使用者，减少鼻梁处的压迫感，同时该位置预留了透气孔阵列，可在佩戴时形成镜内的空气流通，避免镜片起雾影响视线，透气孔采用迷宫式结构，既保证空气流通，也不会让异物、液体从透气孔进入镜内。镜框的表面做了哑光处理，避免强光反射对作业视线造成干扰，所有棱角位置均做了R2以上的圆角处理，不会在佩戴、摘取过程中划伤皮肤。整个结构没有易脱落的小零件，避免在作业过程中零件掉落影响生产安全，整体结构可耐受-20℃到60℃的环境温度，适配多数常规作业环境的温度要求，不会因温度变化出现结构变形、脆裂的问题。
