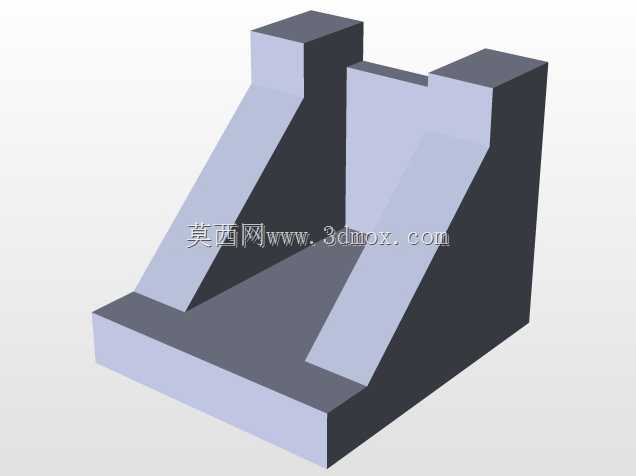

带双侧斜向加强筋的传感器安装支座结构

　　在工业现场的传感器布设场景里，这类带双侧斜筋的安装支座是传感单元可靠固定的核心基础结构件，很多现场运维和结构设计人员都接触过类似的支撑部件，它的存在直接决定了传感器在设备运行过程中是否会因为振动、冲击出现点位偏移，进而影响检测数据的准确性。从实际使用场景来看，这类支座常被用在自动化生产线的工位检测点位、输送设备的物料到位检测位置、机床加工区域的工件位置传感安装场景中，区别于单薄的平板式安装片，这种带双侧斜向加强的结构能承受更大的侧向冲击力，哪怕设备运行时存在持续的机械振动，也能保证传感器的检测端面始终对准被测目标，不会因为长期受力出现安装板变形歪斜的问题。

　　设计这类支座的时候，首先要考虑的是安装边界的适配性，底部的平直安装基面需要和设备的安装梁、安装台面完全贴合，所以底面的平面度公差需要控制在合理范围内，避免安装时出现翘曲，导致固定螺丝锁紧后支座产生内应力，长期使用出现开裂。两侧的斜向加强筋并不是随意设置的角度，筋板的倾斜角度需要兼顾支撑刚性和安装空间的避让，角度过陡会导致筋板靠近安装面的位置应力集中，设备受冲击时容易从根部断裂；角度过缓则会占用过多的侧向空间，可能和周边的管线、相邻部件产生干涉。筋板的厚度和底座、上部安装立板的厚度保持合理的比例，一般筋厚不超过立板厚度的0.8倍，避免注塑或者铣削加工时出现壁厚不均导致的变形，如果是金属切削加工的支座，这个厚度比例还能减少加工时的材料去除量，降低加工成本和周期。

　　上部的两个凸起立块是用来固定传感器的安装位，两个立块之间的凹槽空间刚好可以容纳对应规格的传感器本体，立块上预留的安装孔位需要和传感器的固定孔距完全匹配，孔位的同轴度、位置度公差需要满足装配要求，避免螺丝穿入时出现别劲的情况，导致传感器安装后外壳受挤压，影响内部敏感元件的正常工作。支座的整体高度需要结合传感器的检测距离来确定，要保证传感器安装完成后，检测端面和被测物体之间的距离处在传感器的有效检测量程范围内，既不能因为支座过高导致检测距离过近出现检测误触发，也不能因为支座过低导致距离过远检测不到信号。

　　从安装适配的角度来说，底座上的固定孔一般设计成长条形的腰型孔，方便现场安装时微调支座的前后位置，对准检测点位，不需要在设备台面上重新打孔，降低现场改造的工作量。腰型孔的宽度要适配常用的安装螺丝直径，孔的长度要预留足够的调整余量，一般单边调整距离不小于5毫米，满足现场安装时的对位需求。整个支座的外形没有多余的突出结构，所有的棱边都做了小尺寸的倒角处理，一方面是避免安装时锋利的边缘划伤操作人员，另一方面也能减少应力集中的点位，提升结构的抗疲劳强度。在一些有切削液、粉尘的加工场景中使用这类支座时，斜向的筋板结构不会形成积液、积尘的死角，日常维护时只需要简单擦拭就能清理表面的杂物，不会像封闭式的盒状支座那样在内部积存切削液和铁屑，长期使用也不会出现锈蚀卡滞的问题。

　　很多刚入行的设计人员在做这类安装支座的时候，容易忽略筋板和立板、底座连接处的圆角处理，直接做成直角连接，这种结构在受冲击载荷的时候，直角位置会产生非常大的应力集中，反复受力后很容易出现裂纹，甚至断裂。实际设计时，连接处的内圆角半径一般取壁厚的0.2到0.3倍，既能有效分散应力，也不会因为圆角过大导致局部材料堆积，加工时出现变形。另外，支座的上部安装面和底部安装基面的平行度也需要控制，不然传感器安装后会出现俯仰角度的偏差，导致检测区域偏移，哪怕只有一两度的角度偏差，在检测距离稍远的场景下，检测点位的偏移量就会超出允许范围，出现漏检、误检的问题。

　　这类支座的材质选择也需要结合使用场景确定，在普通的室内自动化生产线场景，使用普通的工程塑料或者铝合金材质就可以满足强度需求，重量轻、成本低，安装也方便；在有重载冲击、高温或者腐蚀介质的场景，比如焊接工位、重型设备的检测点位，就需要使用不锈钢或者碳钢表面做防腐处理的材质，保证结构强度和环境适应性。不管是哪种材质，这种双侧斜筋的结构形式都能在最小的材料消耗下，达到最优的支撑刚性，相比实心的块状支座，重量能降低百分之四十以上，同时刚性损失很小，非常适合工业场景下的传感器固定使用。
