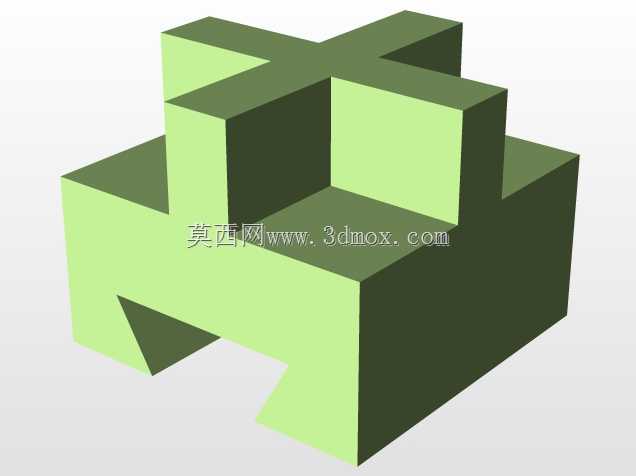

等距凸凹互锁拼接基础结构件

　　这类等距凸凹互锁的拼接结构，最早在工装夹具的定位模块、自动化产线的快换工装基板上有大量落地应用，日常做设备改造时经常会碰到需要快速拼接定位基准的场景，不需要额外打螺丝固定，依靠结构本身的凸凹过盈配合就能实现快速装拆，重复定位精度能控制在0.1mm以内，完全满足普通工装的定位需求。做这个结构的建模时，首先要确定配合面的公差带，凸台的单边尺寸要比凹槽小0.05-0.1mm，这个间隙量是考虑到3D打印或者铣削加工的表面粗糙度留的余量，如果间隙留太小，拼接的时候会出现卡滞，多次拆装后配合面容易磨损，间隙留太大又会出现晃动，起不到定位作用。结构的外形采用对称式十字凸台设计，四个方向都能实现同规格构件的拼接，不管是横向扩展搭建工装框架，

　　还是纵向堆叠做分层支撑，都不需要额外设计转接件，单块构件的底部做了斜角让位，一方面是拼接的时候能起到导向作用，不用精准对准就能滑入配合位，另一方面是给加工时的刀具留出让位空间，铣削加工的时候不用换小刀清角，能大幅降低加工成本。从安装边界来看，这类构件的基准面全部做了0.2mm的倒角，没有尖锐棱角，安装时不会划伤操作人员，也不会因为边角磕碰导致配合面变形失效，构件的壁厚全部采用等厚设计，不管是用PLA材料3D打印，还是用铝合金铣削加工，都不会出现壁厚不均导致的变形，打印的时候不需要加支撑，直接平放就能打印，加工工序非常简单。实际产线应用里，这类结构常用来做传感器的安装支架底座，根据传感器的安装孔位在构件表面直接攻丝，

　　需要调整传感器位置的时候直接拔下构件换个拼接位置就行，不用重新在设备基板上打孔，调整效率比传统的螺丝固定高很多，也不会破坏原有设备的安装面。还有在教学实训场景里，这类基础拼接结构是机械制图课程里的典型案例，能让初学者直观理解凸凹配合、公差配合、等壁厚设计这些基础机械设计知识点，建模的时候只需要用拉伸、切除两个基础特征就能完成，不需要复杂的曲面操作，非常适合刚接触三维建模的新手练习基础特征操作。做结构设计的时候要注意，凸台的高度不能超过构件整体厚度的二分之一，不然拼接后会出现结构强度不足的问题，侧向受力的时候凸台容易断裂，凹槽的根部要做0.3mm的圆角过渡，避免应力集中，反复拆装的时候根部不会出现裂纹。

　　另外这个结构的所有配合面都是平面，没有曲面结构，不管是用数控铣、线切割还是3D打印都能加工，不需要特殊的加工设备，小批量制作的时候成本非常低，适合做非标设备的快速搭建。日常做非标设计的时候，很多时候不需要复杂的定制结构，用这类标准化的拼接构件就能快速搭出需要的工装框架，能大幅缩短设计周期，也能减少后期的维护成本，某个构件损坏了直接换同规格的就行，不用整体更换工装。
