内燃机活塞头精密结构三维设计

　　活塞头作为内燃机往复运动核心部件，直接参与燃烧室的能量转换过程，其结构设计合理性直接决定动力输出效率、密封可靠性与整机运行寿命。在实际工程应用中，活塞头长期处于高温高压的交变载荷工况下，顶部直接承接燃料燃烧产生的爆发压力，通过活塞销将往复直线运动传递给连杆，最终转换为曲轴的旋转扭矩输出，广泛适配于小排量通用汽油机、小型柴油机以及部分气动往复执行机构的动力端结构。

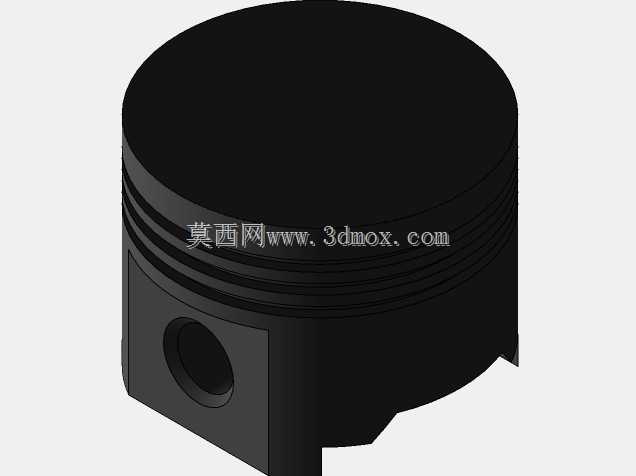

　　从结构功能维度拆解，该活塞头的设计完全贴合往复运动的实际工况需求：顶部采用平面式燃烧室构型，加工时严格控制顶面平面度公差，避免高温高压燃气从顶面与气缸盖的配合间隙处窜漏；头部环带区域加工有多道环形槽，用于安装气环与油环，气环负责密封燃烧室内的高压燃气，阻止燃气下窜至曲轴箱，油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳，环槽的宽度、深度以及槽侧的平面度公差都经过严谨校核，保证活塞环在槽内可以正常随缸壁形变浮动，同时不会出现过大的轴向间隙造成泵油效应。裙部作为活塞在气缸内的导向支撑结构，型线设计采用微椭圆构型，补偿活塞工作时因热膨胀造成的形变，避免冷态间隙过大敲缸、热态间隙过小拉缸的问题；裙部开设的活塞销孔采用高精度铰削工艺要求，销孔轴线与活塞轴线严格垂直，同时与活塞销采用合适的配合公差，保证动力传递过程中受力均匀，避免销孔处出现应力集中造成疲劳开裂。

　　在安装边界与尺寸匹配层面，该活塞头的外径尺寸与对应气缸内径保持严格的配缸间隙要求，间隙值根据材质热膨胀系数、工作最高温度区间计算确定，既保证热态下活塞不会在缸内卡滞，也保证冷态启动时不会出现过大的敲击异响；活塞销孔的内径尺寸与所选活塞销外径匹配，销孔两端的卡环槽用于安装活塞销卡环，限制活塞销的轴向窜动，避免销子窜出刮伤气缸壁；活塞总高度尺寸根据发动机的行程、连杆摆动角度校核确定，保证活塞运行到上止点与下止点时，环带区域不会超出气缸工作镜面范围，始终保证活塞环与缸壁的有效贴合密封。

　　设计过程中需要重点考量热负荷与机械负荷的双重影响：活塞头顶部直接接触燃烧火焰，温度从顶部向裙部逐步递减，不同区域的壁厚设计需要兼顾散热效率与结构强度，顶部壁厚过薄会造成强度不足，在爆发压力下出现形变开裂，壁厚过厚则会增大热阻，造成顶部热量无法及时通过活塞环、活塞销传递出去，引发材料高温强度下降；环带区域的槽岸高度需要经过强度校核，承受活塞环传递的侧推力与燃气压力，避免槽岸断裂造成活塞环失效；销孔位置的设计需要兼顾活塞往复运动的平衡性，销孔中心到活塞顶面的压缩高度尺寸直接影响发动机的压缩比，加工时需要严格控制尺寸公差，避免压缩比偏差造成发动机动力不足或者爆震。

　　在实际选型与装配场景中，该结构的活塞头需要匹配对应尺寸的气缸套、活塞环、活塞销以及连杆组件，装配前需要检测活塞的裙部椭圆度、环槽侧隙、销孔配合间隙，整套组件装配后需要进行动平衡校核，降低往复运动过程中的惯性力振动，保证整机运行的平稳性。
