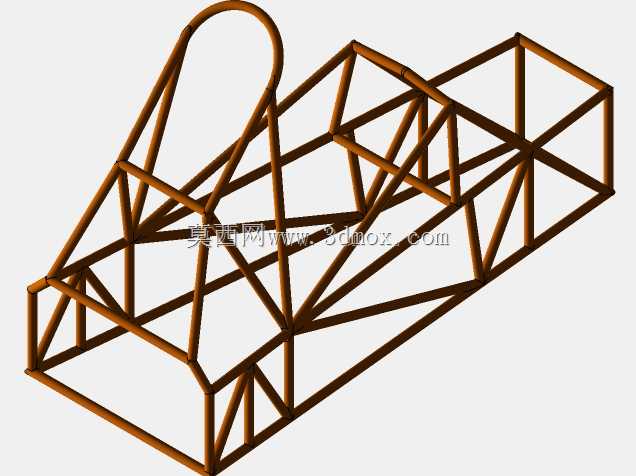

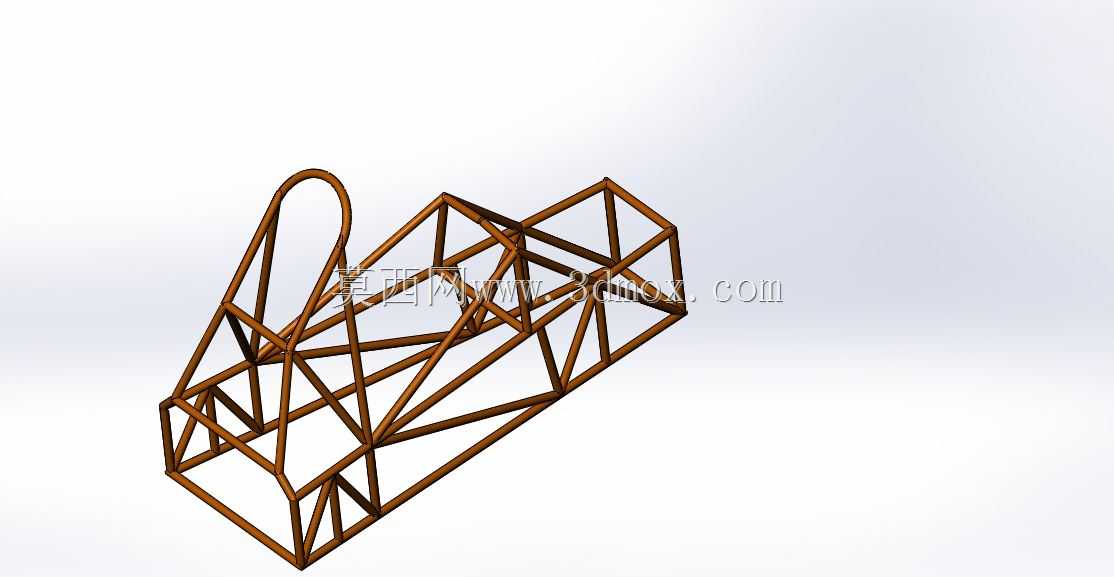

FSAE方程式赛车钢管桁架车身结构

　　这套钢管桁架式车身结构，是面向大学生方程式赛事的承载核心设计，区别于量产乘用车的承载式车身，这类空间桁架结构完全依托不同规格钢管的空间排布，实现整车载荷的传递与分散，是FSAE赛事中绝大多数燃油、电动方程式赛车首选的车身结构形式。在赛事实际应用场景中，这套车架需要同时承担多维度的载荷输入：动力总成输出的扭矩会通过悬置点传递到桁架节点，高速过弯时的侧向加速度会让侧边防撞桁架承受数倍于车重的侧向载荷，制动工况下的纵向减速度会让前舱桁架承担前悬传递来的纵向冲击力，甚至碰撞工况下，桁架的预设变形吸能区还要按照赛事规则完成可控溃缩，保障驾驶舱内车手的生存空间。从设计思路来看，这套结构完全遵循“载荷路径最短、冗余质量最低”的工程原则，

　　所有钢管的交汇节点都尽量对齐载荷传递的方向，避免出现无支撑的悬臂段，减少不必要的管材弯折带来的应力集中。主环结构作为驾驶舱周边的核心防护构件，采用了更大管径、更厚壁厚的钢管排布，形成环绕车手头部、背部的封闭防护环，前环结构则对应车手腿部前方的防护区域，和主环之间通过多组斜向支撑管连接，形成稳定的三角形空间结构，避免受冲击时出现四边形失稳变形。前舱区域的桁架预留了前悬安装点、转向机构安装位、制动系统储液罐与散热模块的安装空间，桁架的杆件排布特意避开了前轮跳动的包络面，避免转向、悬架运动过程中出现运动干涉。后舱区域的桁架围绕动力总成的安装点位设计，根据动力总成的重心位置调整支撑管的角度，让动力总成的重量尽可能均匀分散到两侧的主纵梁上，

　　同时后悬的安装硬点直接集成在后舱桁架的节点位置，保证后轮的跳动载荷可以直接通过节点传递到整个车架，不会出现局部应力过大导致的管材开裂。从安装边界来看，这套桁架的整体宽度严格匹配赛事规则要求的车身宽度上限，驾驶舱内部的开口尺寸满足规则要求的快速进出空间，车架底部的安装平面预留了电池组或者油箱的安装固定点，两侧的侧边防撞桁架高度对齐规则要求的侧面碰撞防护区间，所有外露的管材端部都做了封闭处理，避免赛事过程中杂物进入管内造成额外配重，也防止尖锐管口带来的安全隐患。不同于一体式碳纤维单体壳车身，钢管桁架结构的维修成本更低，赛事过程中如果出现局部管材变形，只需要切割替换对应段的钢管即可完成修复，不需要整体更换车身结构，

　　对于预算有限的学生车队来说，这类结构的加工门槛也更低，只需要通过管材切割、夹具定位、氩弧焊接就可以完成加工，不需要投入高额的模具费用。在结构细节上，所有承受交变载荷的节点位置都增加了补片加强，避免长期赛事训练过程中出现焊接疲劳开裂，踏板安装区域的桁架做了局部加密，保证踏板力传递的刚性，避免大力制动时踏板区域出现形变影响制动脚感。座椅安装点的位置根据车手的坐姿调整了支撑管的位置，让安全带的安装锚点直接固定在主环与主纵梁的交汇节点上，保证碰撞时安全带的拉力可以直接传递到核心承载结构上，不会出现锚点脱落的风险。
