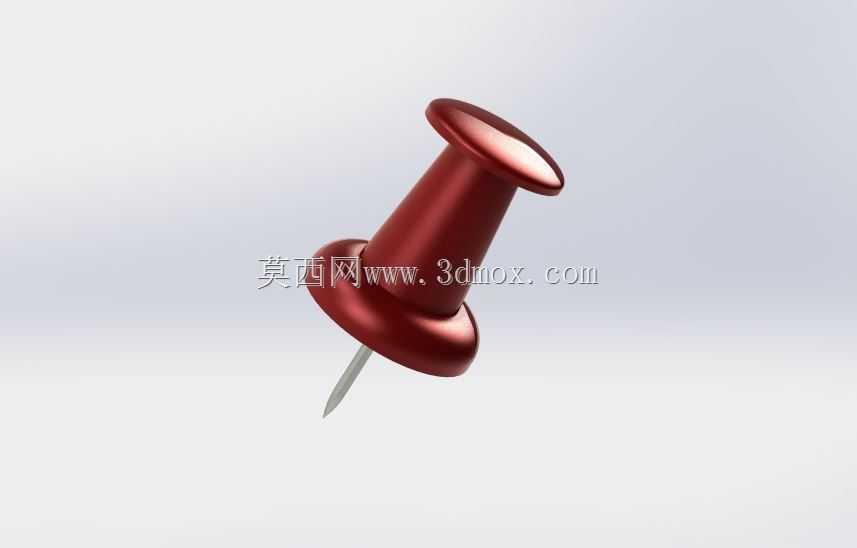

办公文教用按压式工字图钉结构设计

　　这个凸缘会贴合在被固定纸张或者板材表面，既可以限制针体刺入深度，避免针体完全扎入载体难以取出，也能增大接触面积，防止固定的薄纸张被针体扯破。针体部分采用了锥形渐缩设计，从和按压帽连接的根部到针尖位置直径逐步减小，针尖做了磨尖处理，刺入纸张或者软质板材时的阻力更小，不需要施加过大的按压力就能完成穿透，针体和上部塑料按压帽的连接位置做了嵌装结构，金属针体的上端嵌入塑料帽内部足够深度，日常插拔使用时不会出现针帽分离、针体残留到板材内的问题。从尺寸边界来看，这类图钉的整体高度通常控制在25mm以内，上部按压帽的最大直径在10mm左右，针体长度在12mm上下，这个尺寸范围既可以保证穿透30张以内的常规A4打印纸，日常办公场景里，这类按压式图钉是桌面资料整理、公告栏信息固定的高频使用小五金件，常被用于软木板、毛毡公告板、纸质文件堆叠临时固定等场景，相比普通直针大头针，它的按压式结构不需要额外借助工具，徒手就能完成按压固定与拔出操作，不会出现针尖扎手的使用风险，在学校公告栏、企业办公区通知板、工作室素材固定墙面都有广泛的应用。从结构设计逻辑来看，这款图钉分为上下两个功能段，上部是供人手施力的按压帽结构，下部是刺入固定载体的针体部分。按压帽采用了上窄下宽的圆台过渡造型，顶部做了圆弧收边处理，没有尖锐棱角，人手按压时接触面积足够，不会产生硌手的压痕，下部的圆盘状凸缘是整个结构的受力支撑边界，当针体完全刺入固定载体后，

　　也不会因为针体过长扎透公告板背面造成安全隐患，按压帽的尺寸刚好适合成年人拇指指腹按压施力，过小的帽体容易导致按压时压强过大产生痛感，过大的帽体则会占用过多公告板展示面积，遮挡需要展示的文件内容。设计过程中需要重点考量两个核心问题，一是针体与塑料帽的连接牢固度，金属针和塑料材质的线膨胀系数存在差异，日常存放环境温湿度变化时，不能出现嵌装位置松脱的问题，所以嵌装段的针体表面会做滚花处理，增大和塑料的接触摩擦力，保证连接可靠性。二是针尖的刺入角度控制，锥形针尖的角度通常控制在18度到22度之间，角度过大会导致刺入阻力变大，需要施加更大的按压力才能穿透纸张，角度过小则会让针尖过于锋利，日常存放或者拿取时容易误扎伤人，

　　同时也会降低针尖的抗弯折能力，碰到稍硬的板材就容易出现针尖弯曲报废的问题。实际使用场景中，这类图钉除了固定纸质文件，也常被用于固定轻质的装饰素材、照片、便签条，在文创工作室、教学展示场景中，还会搭配挂绳使用，通过图钉的凸缘位置挂住轻质的小挂件、展示吊牌，这就要求上部的按压帽和针体的连接位置能承受一定的侧向拉力，不会在悬挂小物件时出现帽体脱落的情况。和传统的直杆大头针相比，这款结构的图钉不需要额外配备磁吸收纳盒也能方便拿取，按压帽的大尺寸设计让它掉落在桌面时不会像细针一样难以捡拾，也不会出现细针滚落到地面扎伤行人的安全隐患。在建模过程中，上部塑料帽的曲面过渡需要保证顺滑无棱角，圆台段和顶部圆弧、下部凸缘的衔接位置要做圆角处理，

　　避免注塑生产时出现应力集中导致的帽体开裂问题，金属针体的同轴度需要严格控制，保证针体轴线和按压帽的中心轴线重合，否则按压施力时会出现侧向分力，导致针体弯折或者刺入方向偏移，无法垂直扎入固定载体。针体根部和塑料帽的衔接位置要做沉台包覆设计，让塑料材质完全包裹住针体的根部端面，避免金属根部的锐边外露划手，也能防止金属针根部长期接触空气出现锈蚀后污染被固定的纸质文件。这类小五金件虽然结构简单，但是设计细节直接影响使用体验，比如按压帽的表面如果做过于光滑的镜面处理，手上有汗的时候按压容易打滑，所以实际量产时帽体表面通常会做细微的磨砂纹理，增大手指接触时的摩擦力，按压施力时不会出现滑脱。下部凸缘的下表面要做平面度控制，保证和被固定表面完全贴合，不会出现翘边导致固定的纸张松动脱落，凸缘的边缘也要做微小的圆角处理，避免拿取时锋利的边缘划伤手指。
