传感器配套弹性钣金夹持固定件

　　这款弹性钣金夹持件主要面向工业传感检测场景的安装固定需求，在自动化产线的传感工位、设备内部的检测单元布设、小型机电产品的传感器预装环节都能见到这类结构的应用。区别于传统的螺栓紧固、扎带捆绑固定方式，这类钣金夹持件依靠自身冲压成型后的弹性形变提供抱紧力，不需要额外的紧固件就能完成传感器的快速卡装，在小空间安装场景下优势十分明显，尤其是设备内部走线密集、操作空间受限的位置，不需要预留扳手操作空间，徒手就能完成装拆，日常维护更换传感器时能大幅缩减停机操作时间。

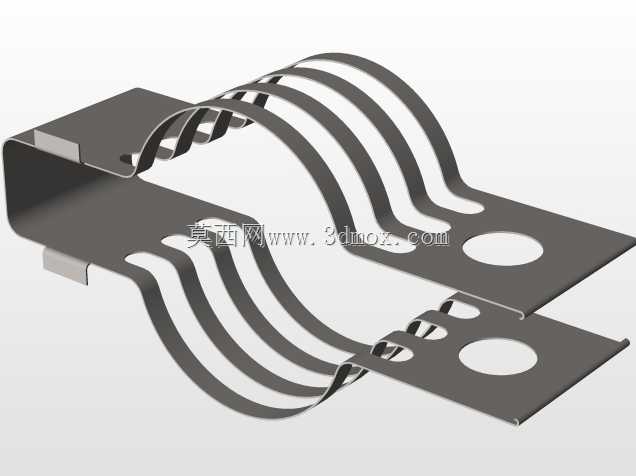

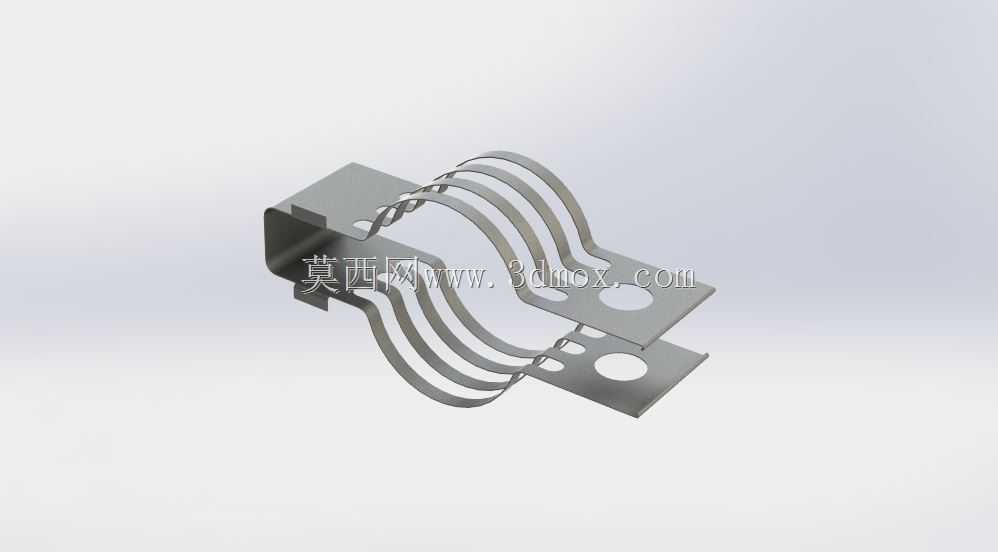

　　从结构设计逻辑来看，整个零件采用单张钣金板材通过连续冲压、折弯工艺一体成型，没有额外的焊接、铆接拼接工序，量产时的工艺一致性好，单件制造成本可控。主体的多组弧形弹臂是整个结构的核心功能区，弧形轮廓完全匹配对应规格圆柱形传感器的外径，弹臂的宽度、折弯弧度以及板材厚度经过反复校核，既保证卡入传感器后能提供足够的径向抱紧力，避免设备运行过程中受振动冲击出现传感器移位、检测角度偏移的问题，又不会因为抱紧力过大导致传感器外壳被夹伤，甚至挤压内部敏感元件影响检测精度。两端带安装孔的平直折弯边是整个夹持件的固定基准，安装孔的位置度公差在设计时严格控制，能适配设备安装面的预设螺柱或者螺丝孔位，安装时只需要将两端固定在安装基面，就能保证夹持的传感器轴线与预设检测方向保持一致，不需要反复调整角度。

　　在安装边界的尺寸把控上，这类夹持件的整体外轮廓做了紧凑化处理，弧形弹臂的外扩尺寸比所夹持的传感器外径大出的余量控制在合理范围，不会额外占用过多安装空间，两端安装边的折弯高度经过匹配设计，既保证安装时螺丝有足够的操作空间，又不会因为边高过高导致整体结构重心偏移，在设备运行产生持续振动的工况下也能保持足够的结构刚性，不会出现固定端共振松动的问题。弹臂的开口尺寸做了导向斜角处理，传感器卡入时不需要完全对准，顺着斜角就能滑入夹持位，装配容错率高，适合产线批量装配的作业节奏。

　　从实际使用的工况适配性来看，钣金材质本身具备不错的抗疲劳性能，多次拆装后弹臂的弹性衰减量控制在允许范围内，不会出现几次拆装就松垮无法抱紧的情况。结构上没有多余的凸起、棱角，安装后不会剐蹭周边的走线或者其他零部件，在电气设备内部使用时也能避免划破线缆绝缘层带来的安全隐患。和塑料材质的同类夹持件相比，金属钣金件的耐温范围更广，在设备内部靠近发热部件的位置也能正常使用，不会因为长期受热出现老化变脆、夹持力失效的问题。在设计这类结构时，还需要重点考虑弹臂的应力集中问题，所有折弯位置都做了对应的圆角处理，避免反复形变过程中折弯处出现应力开裂，延长零件的实际使用寿命，同时冲压成型时的毛刺方向在设计时就做了明确要求，所有边缘的毛刺都朝向非接触侧，避免装拆过程中划伤操作人员或者传感器外壳。
