无销主体式金属板簧夹持夹结构设计

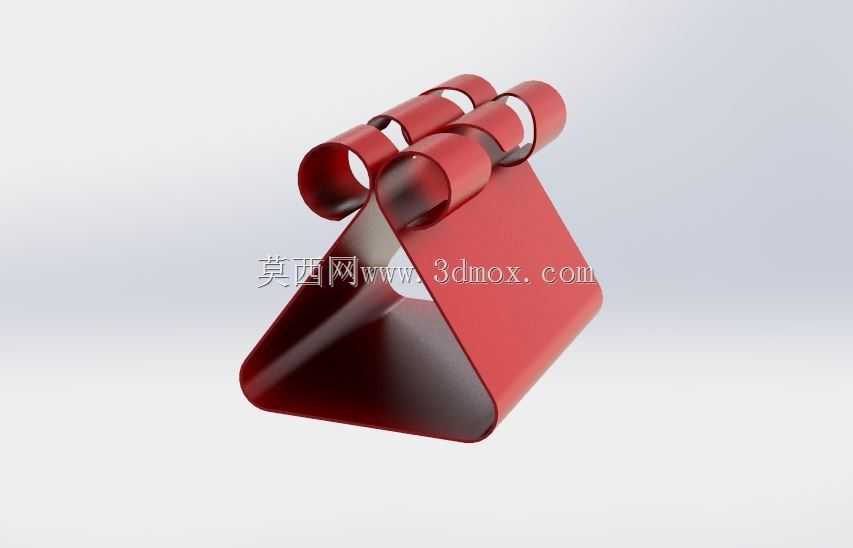

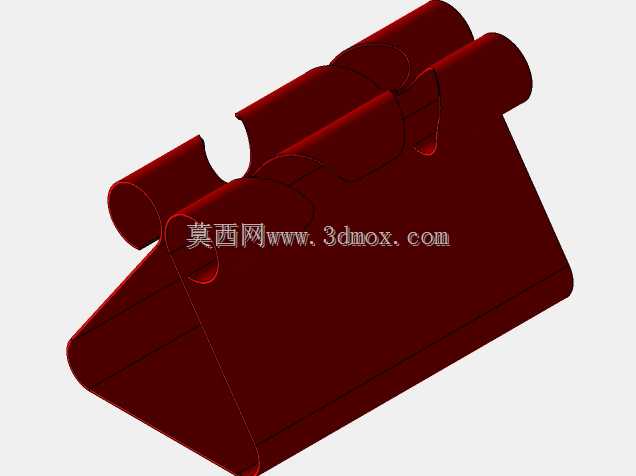

　　日常办公场景里的纸质文件归集、生产现场的工艺卡片临时固定、检测工位的记录表单夹持，都需要这类依靠自身弹性实现夹持功能的板件结构，和传统带销轴的铰接夹子不同，这款无销主体结构完全依靠钣金弯折形成的弹性形变提供夹持力，没有额外的铰接销轴、扭簧等装配零件，整体为单一金属板材经裁切、弯折成型，生产工序更短，装配环节完全省略，长期使用过程中不会出现销轴脱落、弹簧移位失效的问题。从结构设计逻辑来看，整体采用对称式弯折布局，上部的多组卷圆结构一方面是作为施力按压位，手指按压两侧卷圆部位时，下部的夹持开口会随板材弹性形变张开，松开后依靠金属材料的回弹特性夹紧被夹持物件；另一方面卷圆结构将板材的裁切边缘做了圆弧收边，避免锋利的板边划伤操作人员，

　　同时卷圆形成的环形结构提升了上部施力区域的结构刚度，反复按压过程中不会出现局部折痕导致的应力断裂。下部的三角弯折区域是主要的夹持工作面，两个夹持面的夹角在自由状态下略小于零，也就是存在一定的预压变形量，当夹入纸张或者薄型片状物件时，板材的回弹力会均匀作用在两个接触面上，不会出现局部压力过大导致的被夹物件压痕，也不会因为压力分布不均出现夹持松脱的情况。从安装边界和尺寸适配来看，这类夹持夹的整体外轮廓尺寸适配常规手持操作的范围，上部卷圆的直径刚好匹配成年人手指指腹的按压接触面积，操作时不需要施加过大的按压力度就能张开足够的开口，单次夹持的纸张厚度适配日常办公常用的20-80页普通打印纸范围，也可以用于夹持厚度1mm以内的金属薄片、

　　塑料卡片等硬质片状物件。设计过程中需要重点控制弯折处的圆角半径，过小的弯折圆角会导致板材弯折部位出现应力集中，反复开合过程中容易产生疲劳裂纹，过大的弯折圆角则会降低整体结构的回弹力，导致夹持力不足；同时上部卷圆的同轴度需要控制在合理公差范围内，保证两侧施力时的形变对称，避免出现一侧开口大一侧开口小的偏斜问题。和带铰接结构的夹子相比，这种一体化钣金成型的结构在潮湿、多粉尘的工况下适应性更强，没有铰接缝隙积存粉尘或者锈蚀卡滞的问题，表面做喷涂或者氧化处理后，防锈性能更好，适合在生产车间、户外临时作业等相对复杂的环境下使用。夹持面的平整度是影响夹持可靠性的关键参数，设计时需要保证两个夹持面在自由闭合状态下的平面度误差不超过0.1mm，

　　接触区域的贴合长度不小于整体夹持深度的三分之二，保证夹持时的摩擦力足够克服被夹持物件的自重，不会出现滑落。在实际选型应用中，这类夹子可以单独作为文件整理夹具使用，也可以通过额外的固定结构安装在设备机架、工作台面板上，作为临时的线缆固定、标识牌夹持部件使用，不需要额外打孔或者粘接，拆装调整都非常方便。建模过程中需要重点还原板材的等厚特性，所有弯折区域都要保留实际生产中的工艺圆角，不能做直角简化处理，卷圆部位的接缝要贴合实际钣金卷边的工艺特征，保证模型导出后可以直接用于钣金展开工艺计算，不需要额外做工艺修正。材料选择上一般采用65Mn弹簧钢板作为基础坯料，经过淬火回火处理后获得合适的弹性刚度，表面做喷塑或者电泳处理提升耐磨和防锈性能，针对有耐腐蚀要求的使用场景，也可以采用不锈钢板材加工，通过冷作硬化获得需要的弹性性能。
