CATIA设计的多接口铰接关节结构

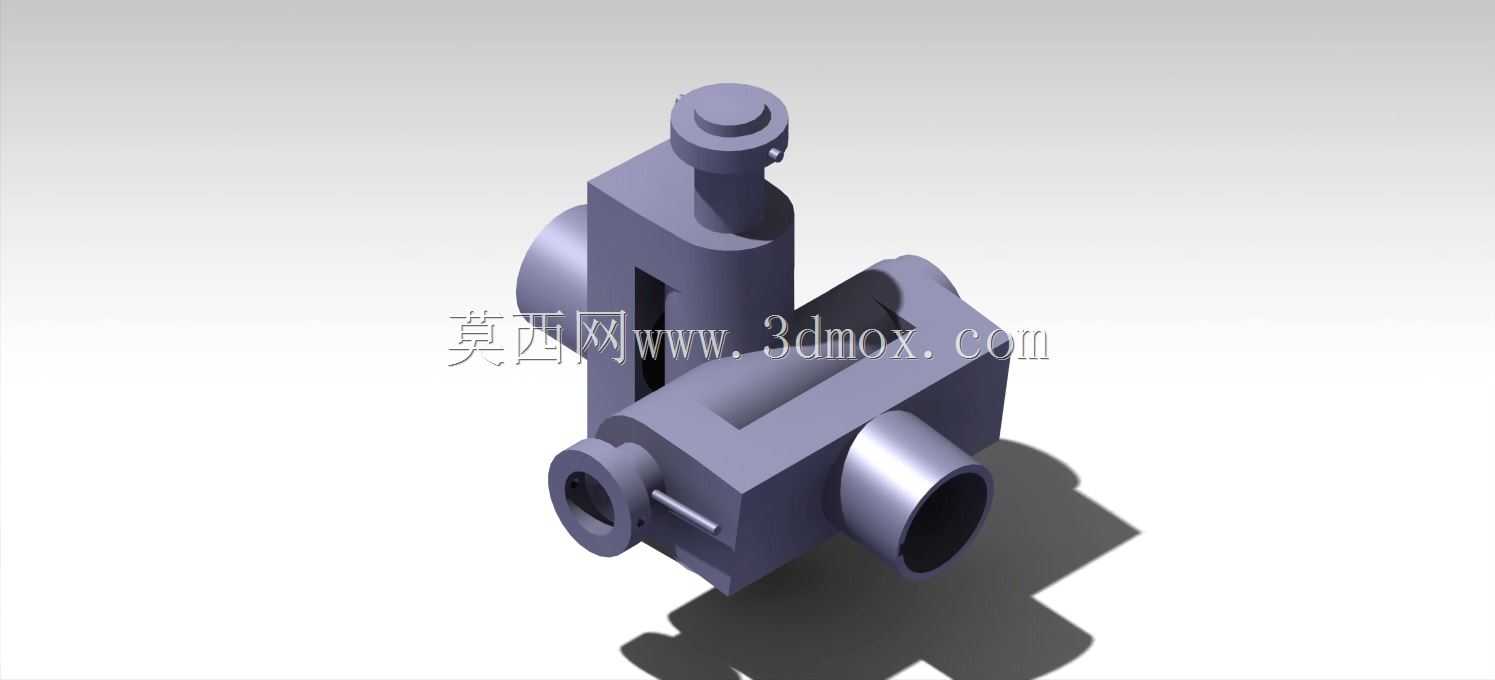

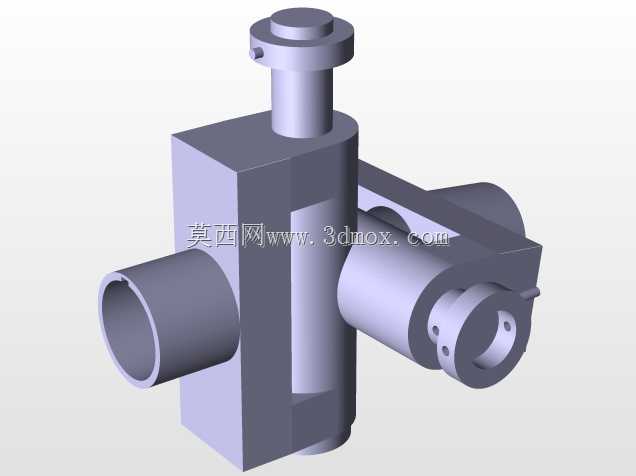

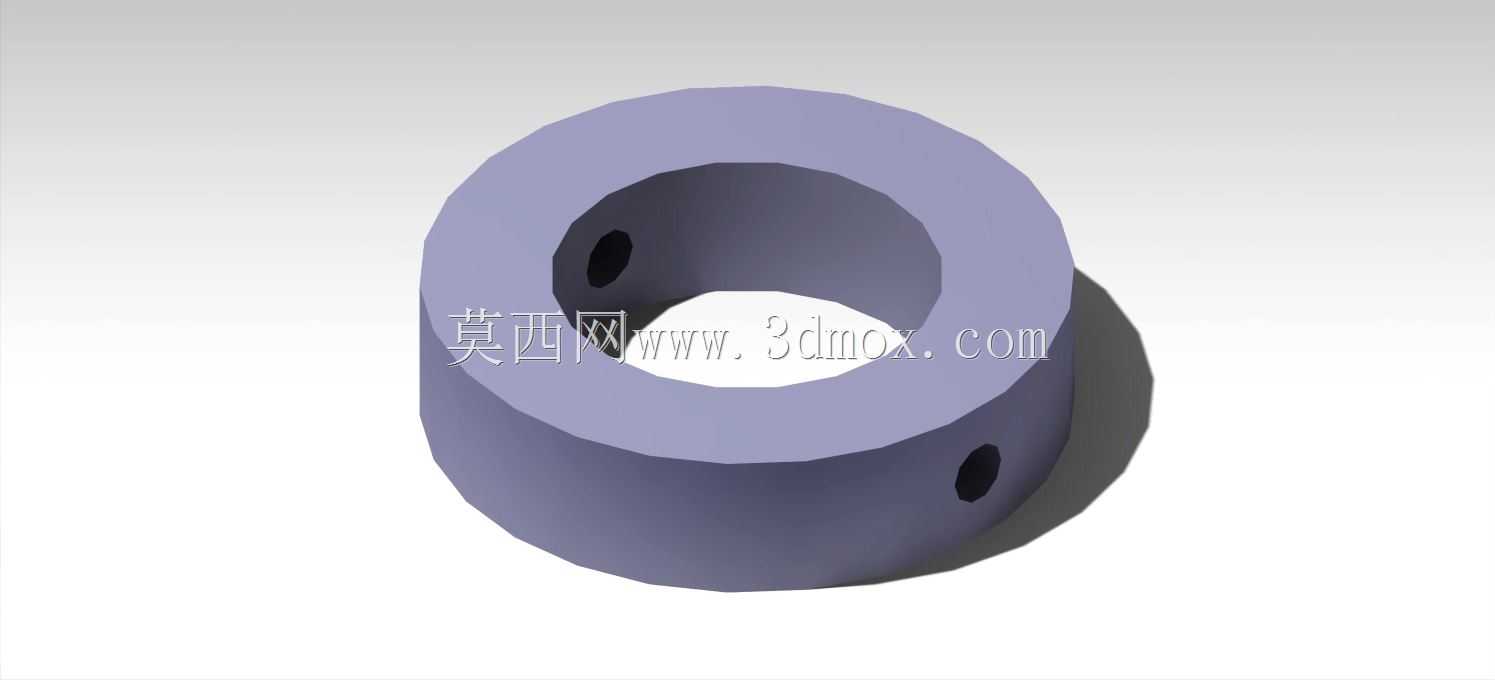

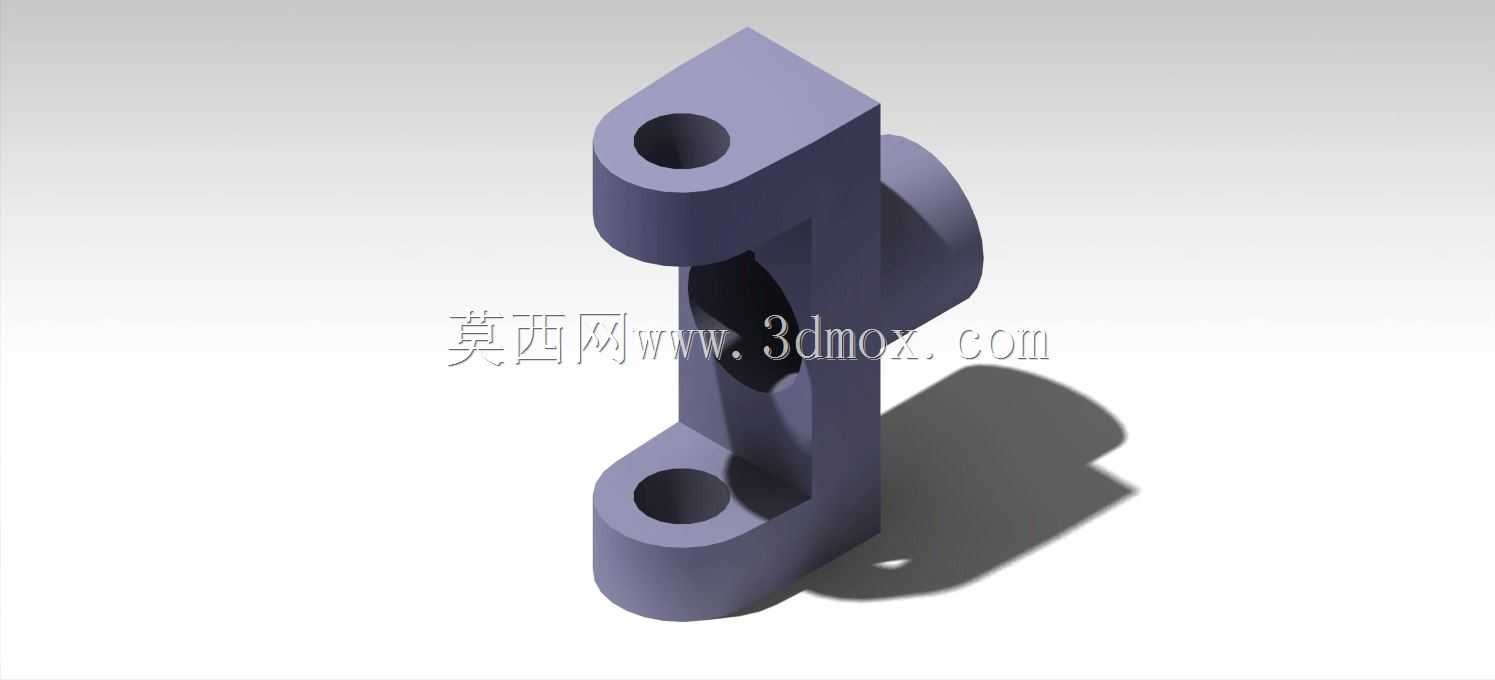

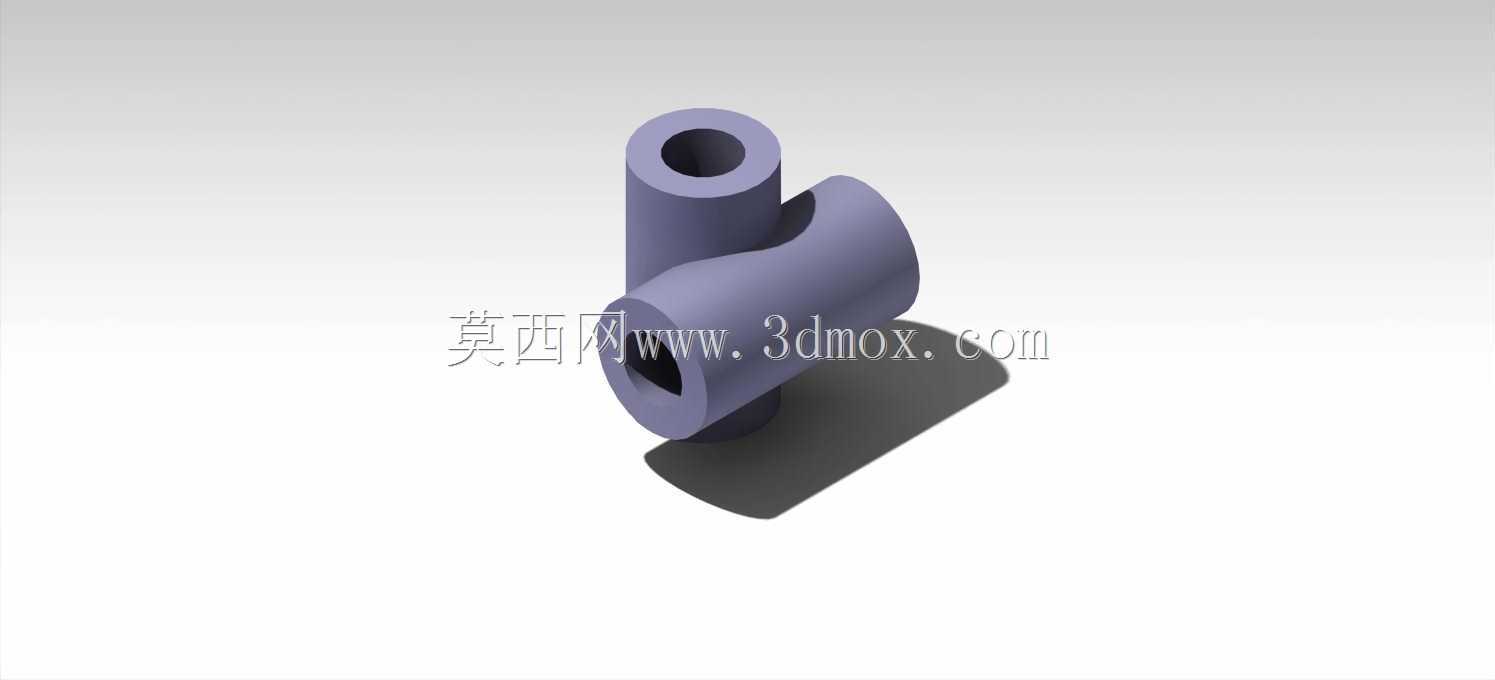

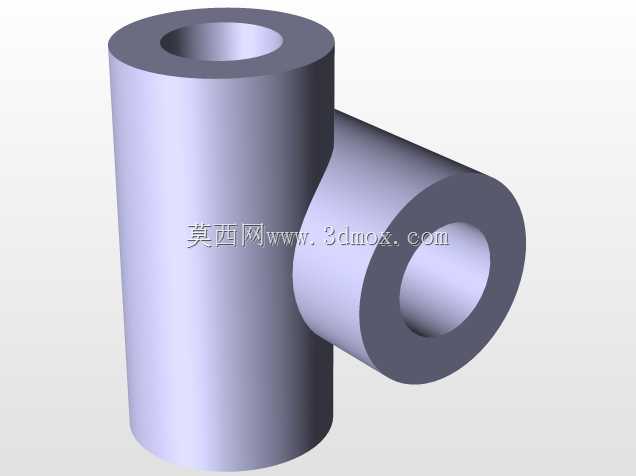

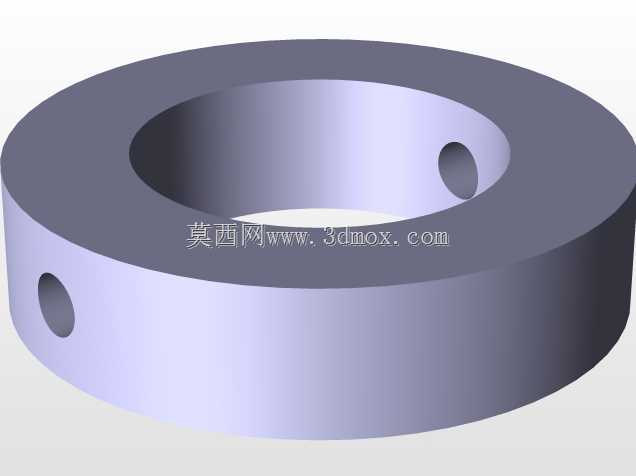

　　这类多接口铰接关节结构，在工业自动化生产线的连杆传动机构、检测设备的角度调节支架、工装夹具的活动定位单元中都有广泛应用，核心作用是实现两个或多个刚性构件之间的可控角度转动，同时传递对应工况下的载荷，避免构件连接处出现应力集中导致的结构失效。从结构设计逻辑来看，该关节采用一体式铸造基体搭配多轴孔布局，主体承力部分做了等壁厚设计，壁厚控制在6mm-8mm区间，既保证了整体刚性，又不会因为壁厚过大增加不必要的结构重量，基体上的三个不同朝向的圆柱接口，分别对应不同方向的构件连接需求，其中垂直向上的接口带有限位凸台结构，能够限制铰接件的轴向窜动，凸台边缘做了R2的圆角过渡，避免装配时出现锐边刮伤配套构件的防腐层。水平方向的两个接口分别设置在基体的两个垂直侧面，其中大口径接口内径为20mm，用于连接主传动连杆，孔内壁加工有0.8mm深度的定位卡槽，装配时可以嵌入卡簧实现连杆的轴向固定，不需要额外焊接或者打定位销，大幅提升装配效率；小口径接口内径为12mm，用于连接辅助支撑或者角度反馈构件，孔端预留了M3的螺纹孔位，可以安装端盖对内部铰接轴进行密封，避免车间环境中的粉尘、切削液进入铰接摩擦面，延长部件的维护周期。

　　在设计过程中，首先需要明确关节的额定载荷边界，按照常规工装与检测设备的使用场景，该关节的径向额定载荷设定为800N，轴向额定载荷设定为200N，铰接转动的角度范围为±45°，能够覆盖绝大多数角度调节的工况需求。基体的转角位置全部做了R3-R5的圆角过渡，没有尖锐的应力集中点，在有限元校核过程中，当施加额定径向载荷时，最大应力出现在接口与基体的衔接位置，应力值为126MPa，远低于常用HT200铸铁或者6061铝合金的许用应力，安全系数达到2.5以上，满足长期往复转动的疲劳强度要求。安装边界方面，该关节的整体包络尺寸为85mm×62mm×110mm，安装时需要预留至少10mm的周边操作空间，用于铰接轴的穿装与卡簧的装配，垂直方向的接口中心到基体底面的距离为72mm，水平两个接口的中心同轴度公差控制在0.02mm以内，保证铰接转动时不会出现卡滞现象。

　　从实际使用的角度出发，该关节的铰接摩擦面预留了润滑脂注油通道，通道从基体侧面延伸至铰接孔内壁，日常维护时可以直接通过注油嘴加注锂基脂，不需要拆解整个连接结构，大幅降低设备运维的时间成本。接口的端面全部做了铣平处理，平面度公差控制在0.03mm，保证与配套连接件装配时能够完全贴合，不会出现装配间隙导致的传动误差。在传感器安装支架的应用场景中，该关节可以实现传感器检测角度的快速调节，调节完成后通过接口处的紧定螺钉锁定角度，重复定位精度可以达到0.1°，完全满足工业检测场景的精度要求；在自动化生产线的连杆传动场景中，该关节作为传动链路的活动节点，能够补偿连杆加工与安装过程中产生的位置误差，避免传动过程中出现憋劲、卡滞的问题，提升整个传动机构的运行平顺性。

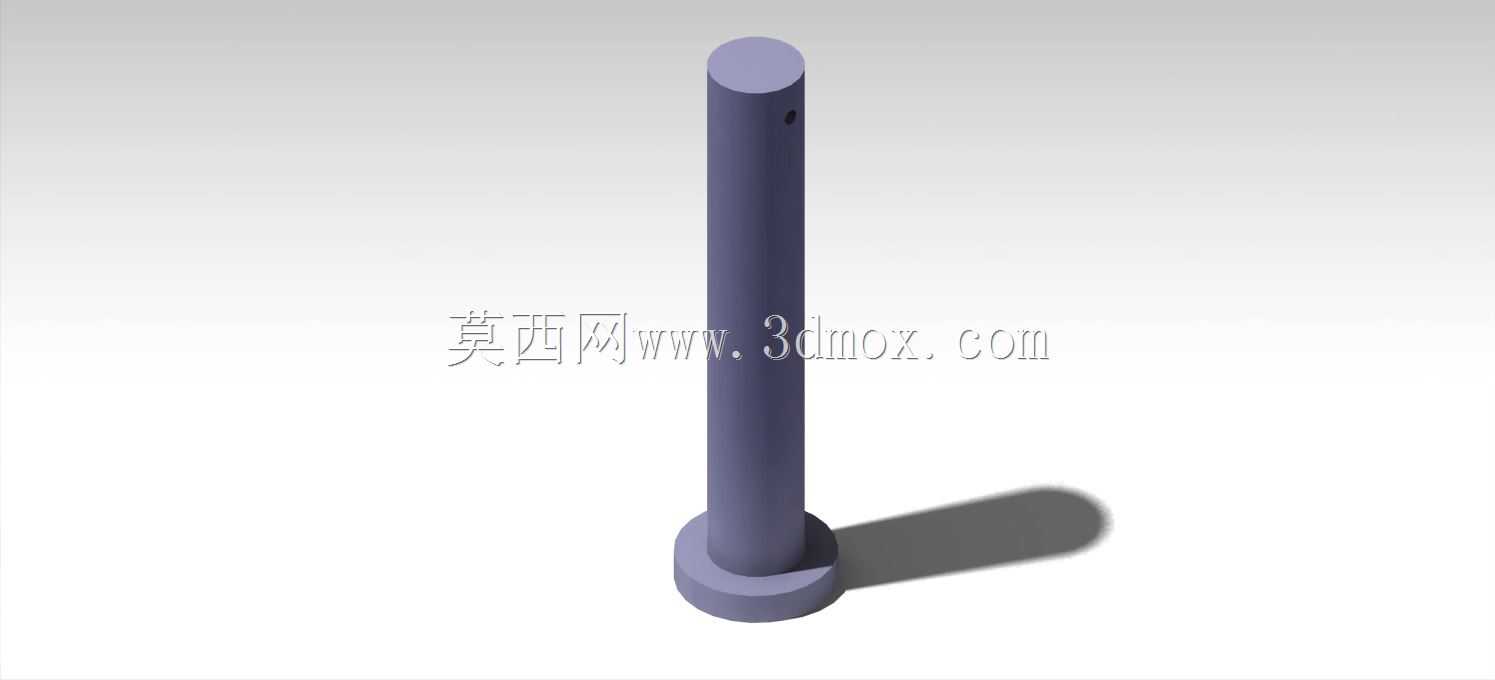

　　建模过程中，所有的孔位、凸台、圆角特征都采用全参数化设计，后续如果需要适配不同尺寸的连杆，只需要修改对应接口的内径、壁厚参数，整个模型可以自动更新，不需要重新绘制特征，大幅提升衍生设计的效率。模型的所有配合面都预留了合理的装配公差，铰接孔与铰接轴的配合采用H7/g6的间隙配合，既保证转动的灵活性，又不会因为间隙过大导致传动晃动，定位凸台与配套构件的配合采用H8/h7的过渡配合，保证轴向定位的准确性。整个结构没有复杂的异形曲面，全部采用常规的机加工特征就可以完成生产，不需要特殊的加工工艺，制造成本可控，适合批量应用在各类通用机械设备的活动连接部位。
