梁式材料抗冲击弯曲性能测试装置

　　在土木建筑工程、金属材料加工、高分子复合材料研发的实验室检测环节，这类梁式冲击测试装置是材料力学性能检测环节的核心工装之一，主要用于获取标准梁状试样在瞬时冲击载荷下的抗冲击韧性、弯曲形变极限数据，为材料选型、结构强度校核、工艺优化提供可量化的力学参数支撑。不同于万能材料试验机的静载加载模式，该装置采用摆锤式重力冲击加载结构，依靠摆臂抬升后蓄积的重力势能，在释放后沿固定回转路径冲击简支或悬臂装夹的试样，通过摆锤冲断试样后的剩余势能差换算试样吸收的冲击功，同时可配合位移传感模块记录试样受冲过程中的弯曲形变量，完整复现材料受瞬时冲击载荷时的失效全过程。

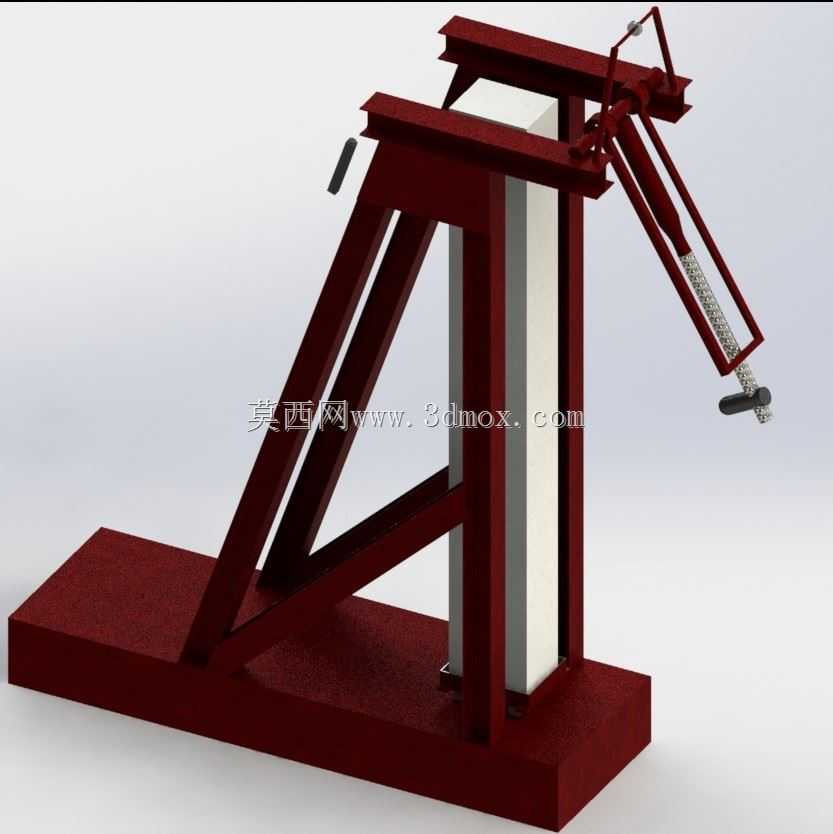

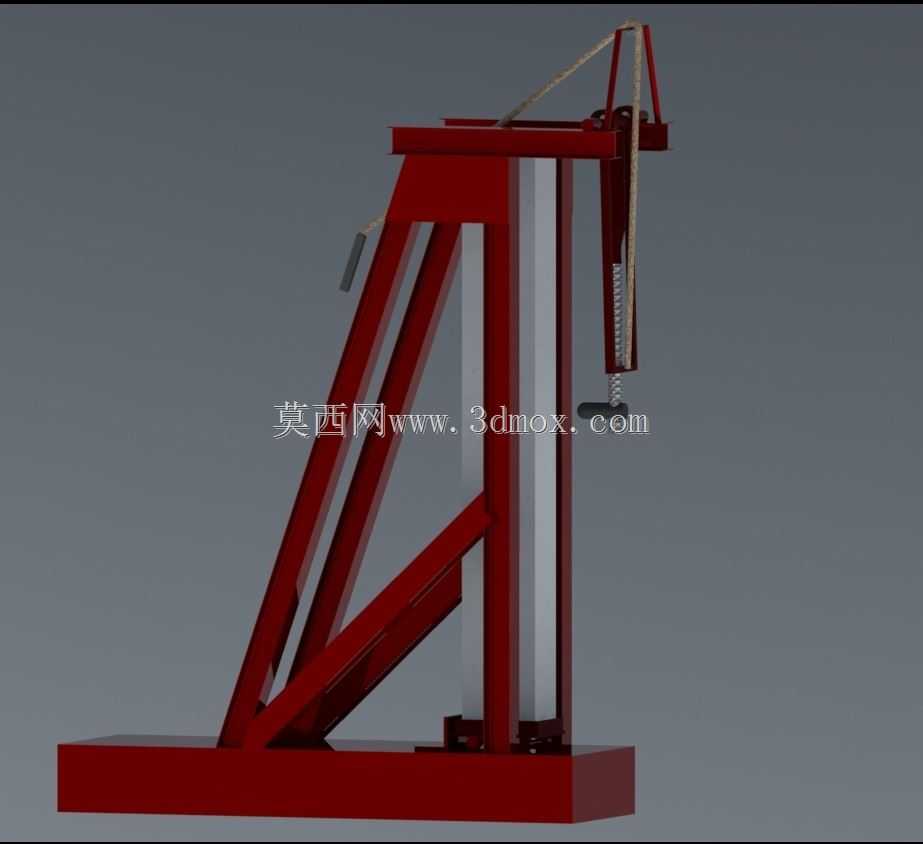

　　从结构设计逻辑来看，整套装置采用分体式焊接机架作为承载基础，底部为整块加厚矩形钢板底座，通过地脚螺栓与实验室混凝土地面刚性连接，足够的底座配重可抵消摆锤冲击瞬间产生的反向倾覆力矩，避免测试过程中机架移位带来的数据误差。机架主体采用双立柱加斜向加强筋的三角支撑结构，立柱之间预留试样装夹工位，可适配不同截面尺寸的矩形梁状试样，装夹工位配置可调节的钳口固定结构，能根据试样厚度调整夹紧行程，保证试样装夹后无松动、无预加应力，避免装夹应力干扰最终测试结果。

　　摆锤组件是整套装置的核心执行部分，摆臂采用型钢焊接成型，长度经过精确计算以匹配标准冲击能量要求，摆臂末端配置可更换的冲击锤头，针对金属、塑料、复合材料等不同测试对象，可更换不同曲率半径的锤头，避免锤头形状差异带来的测试数据偏差。摆臂的回转轴采用高精度深沟球轴承支撑，尽可能降低回转过程中的摩擦阻力，减少能量损耗对测试精度的影响；机架上部配置摆锤抬升与释放机构，可将摆锤抬升至预设高度后实现无初速度释放，同时配置安全锁止结构，非测试状态下可锁定摆臂位置，避免误操作带来的安全隐患。

　　从安装边界尺寸来看，整套装置的底座长度约1.2米、宽度约0.6米，整机高度约1.5米，安装时需要在设备周边预留至少0.8米的操作空间，方便试样装夹、摆锤更换与日常维护；设备后侧需要预留0.3米的间隙用于布线与机架检修，正面操作区需要配置安全防护网，避免试样冲断后碎块飞溅伤人。在功能拓展层面，该装置可在摆锤回转轴处加装角度编码器，实时采集摆锤的回转角度变化，通过算法换算得到冲击过程中的能量变化曲线，也可在试样装夹位置加装应变式传感器，采集试样受冲击瞬间的应力变化数据，实现测试过程的数据化采集，替代传统的人工读数模式，降低人为操作带来的误差。

　　在实际使用场景中，这类装置常出现在建筑工程质量检测中心、高校材料力学实验室、金属材料生产企业的质检车间、改性塑料研发实验室等场所，除了完成标准的伊佐德冲击测试外，调整试样装夹方式与摆锤配重后，也可完成简支梁冲击测试、塑料悬臂梁冲击测试等不同标准的检测项目，覆盖金属型材、工程塑料、碳纤维复合材料、木材等多种梁状材料的力学性能检测需求。设计过程中需要重点关注机架的刚性，若机架刚性不足，摆锤冲击时机架产生的弹性形变会吸收部分冲击能量，导致测试得到的冲击功数值偏大，无法真实反映材料本身的抗冲击性能；同时摆臂的动平衡也需要经过精确校准，避免摆锤回转过程中产生侧向摆动，导致冲击点偏移，影响测试结果的重复性。

　　设备的操作流程相对固定，测试前先根据试样类型选择匹配的锤头与摆锤配重，调整钳口位置将试样牢固装夹，随后将摆锤抬升至预设高度并锁止，确认防护装置到位后释放摆锤，摆锤沿圆弧路径下落冲击试样中部，待摆锤回摆至最高位置后读取对应的冲击功数值，同时观察试样的断裂形态、测量残余弯曲形变量，完成单次测试后将摆锤复位，清理试样残屑即可进行下一次测试。日常维护中需要定期检查回转轴的润滑状态、钳口的磨损情况、摆臂连接螺栓的紧固力矩，避免长期使用后部件松动或磨损带来的测试精度下降。
