双法兰安装式铸铁传动基座结构设计

　　在中小型轻工输送、自动化产线动力传递单元的布局中，这类双法兰安装的传动基座往往承担着动力换向、扭矩中转的核心作用，区别于常规同轴式传动座，该结构采用上下错位的法兰接口设计，能够在有限的设备安装空间内完成垂直方向与水平方向的动力路径切换，无需额外加装转角传动模块，可有效压缩整套动力单元的横向占用尺寸。从实际使用场景来看，这类基座常配套在小型包装线的进料辊驱动端、非标检测设备的工件换位机构中，既可以作为齿轮传动组的封闭防护壳体，也能承担输出轴端的径向载荷支撑，避免动力源直接承受侧向力导致的轴封磨损、轴承偏载问题。

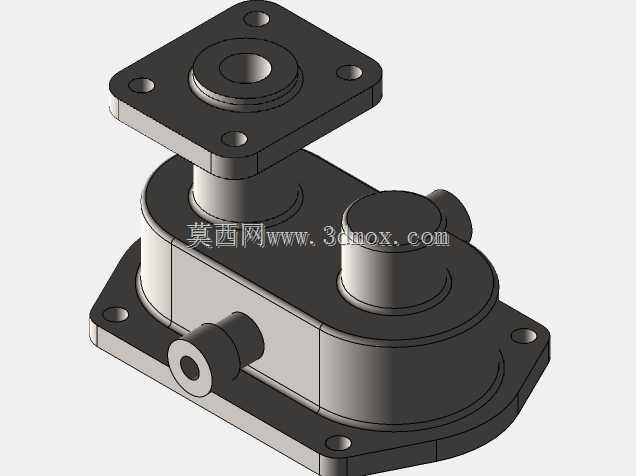

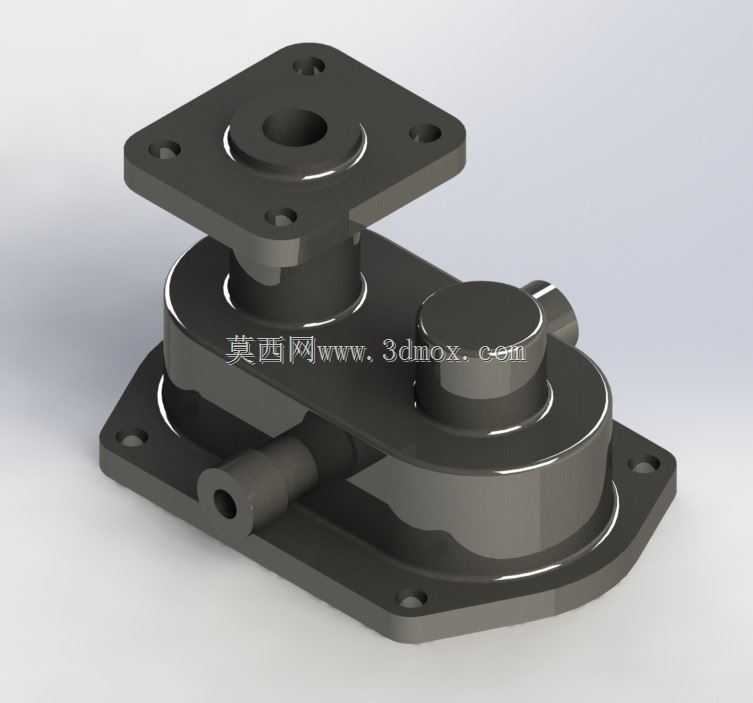

　　从结构设计逻辑来看，整个基座采用一体化铸造成型的壳体结构，底部为带四个安装沉孔的菱形安装法兰，法兰面加工有0.2mm深度的密封槽，安装时配合耐油橡胶垫片即可实现腔体的静密封，防止内部润滑脂泄漏同时阻挡外界粉尘进入传动腔。底部法兰的安装孔采用长圆孔与圆孔组合的布局，其中两个对角位置为定位圆孔，安装时先穿入定位销完成基座的位置固定，剩余两个孔为适配安装误差的长圆孔，可在小范围内调整安装位置，降低配套机架的加工精度要求。上部的方形法兰为动力输入接口，法兰中心的通孔为输入轴穿装位，孔内预留有轴承安装台阶，可适配深沟球轴承的压装，台阶处设计有挡圈槽，装入轴用弹性挡圈即可限制轴承的轴向窜动，法兰面的四个安装孔对应配套驱动端的连接法兰，孔位公差按照H7级精度加工，保证输入轴与内部传动件的同轴度控制在0.03mm以内。

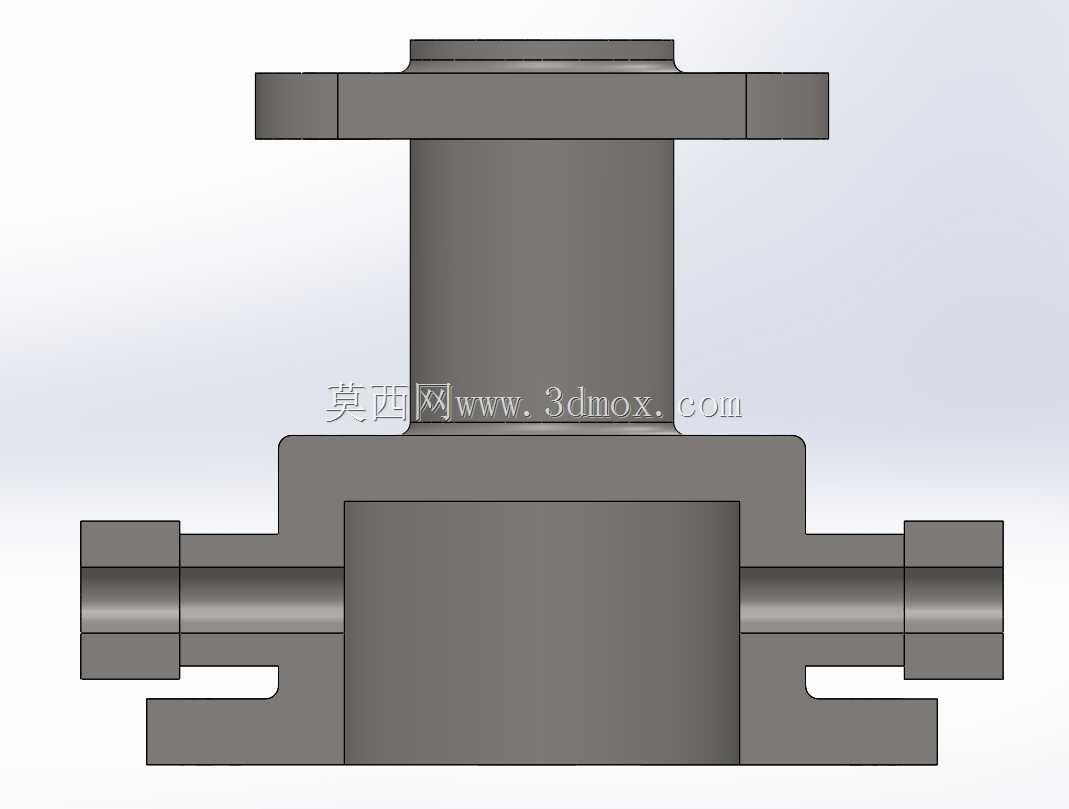

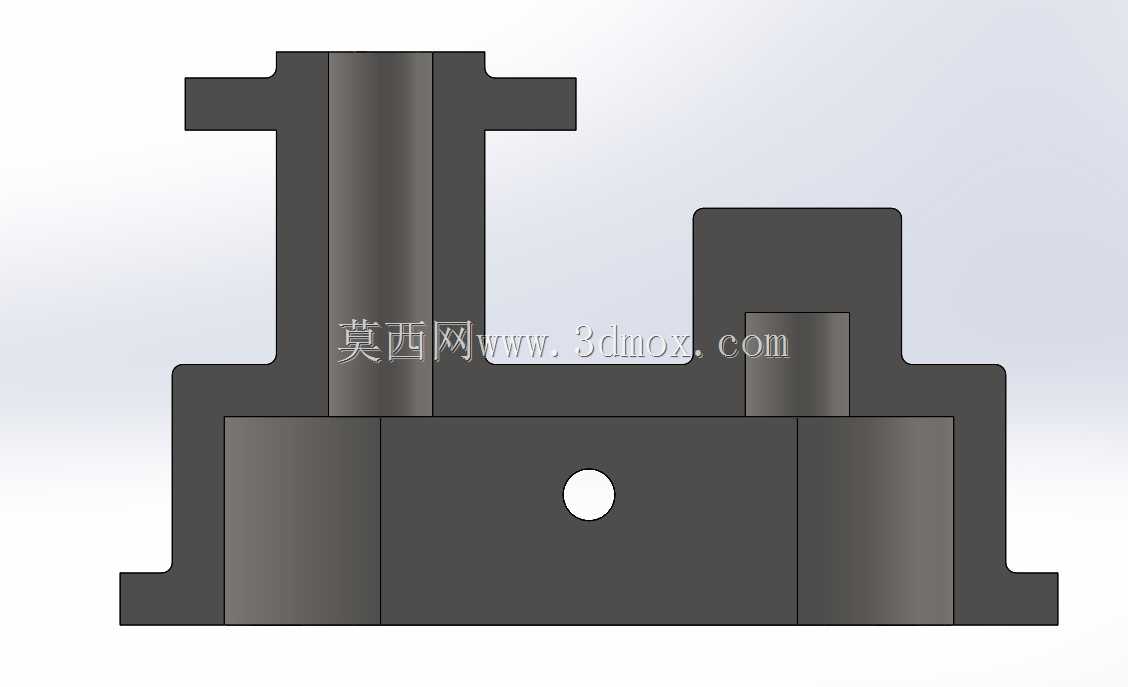

　　基座侧面伸出的两个同轴圆柱凸台为输出轴安装位，凸台内孔同样设计有轴承安装位与油封槽，输出轴从一侧凸台穿入后，通过腔体内的传动件与上部输入轴完成动力衔接，另一侧凸台可根据使用需求选择安装闷盖或者穿出双输出轴，适配不同的动力输出方向需求。整个腔体的内部轮廓按照传动件的运动包络线设计，腔体内壁与传动件的最小间隙控制在5mm以上，既保证润滑脂有足够的存储空间，也避免运转过程中传动件与壳体内壁发生剐蹭。壳体的壁厚采用均匀化设计，主体壁厚为6mm，法兰连接处、轴承安装位的壁厚局部加厚至10mm，通过圆角过渡减少应力集中，铸造完成后经过时效处理消除内应力，再进行安装面、轴承孔的精加工，避免长期使用后出现壳体变形导致的传动卡滞问题。

　　从安装边界尺寸来看，底部菱形法兰的最大对角线长度为180mm，上部方形法兰的边长为90mm，整体结构的总高度为110mm，侧面输出凸台的中心高度距离底部安装面为45mm，安装时底部法兰下方需要预留至少15mm的空间用于放置密封垫片与安装螺母，上部法兰上方需要预留20mm的空间用于驱动单元的连接装配，侧面输出轴的伸出端需要预留至少30mm的空间用于配套传动轮或者联轴器的安装。在实际选型配套时，需要注意输入轴的最高转速不超过1500r/min，传递的额定扭矩不超过25N·m，安装时轴承位需要填充适量的锂基润滑脂，油封装配时需要在唇口涂抹少量润滑脂，避免初次运转时出现干磨导致的油封损坏。

　　不同于焊接式的传动支座，这种铸造成型的一体化基座具备更好的减震性能，设备运转时的传动噪音可降低10分贝以上，同时壳体的密封性能更优，可在多粉尘、少量切削液飞溅的车间环境下长期使用，无需频繁开盖检查内部润滑情况，日常维护仅需每隔半年通过壳体上预留的注油孔补充润滑脂即可。在结构建模过程中，所有安装孔的位置、轴承位的尺寸都严格按照公差配合要求建模，装配时可直接完成虚拟干涉检查，验证传动件在整个运动行程内不会与壳体发生碰撞，安装法兰的孔位可直接导出二维工程图用于机架的配套加工，减少设计环节的反复核对工作量。
