谷歌Pixel6尺寸适配手机壳砖型结构

　　日常做数码周边结构设计时，经常会遇到需要复刻真机尺寸做配套配件的需求，这次做的这款适配谷歌Pixel6的砖型壳体，核心是先把真机的外轮廓边界完全卡准，毕竟手机壳类配件最核心的要求就是贴合度，差0.1毫米都可能出现装不上、按键错位、摄像头开孔偏移的问题。首先说实际应用场景，这类砖型壳体一方面可以作为真机的防护壳使用，偏厚重的结构能提供比普通软壳更好的抗摔缓冲性能，另一方面也可以作为数码展示、手机周边打样阶段的验证模件，不用拿真机反复试装，避免刮花真机表面。

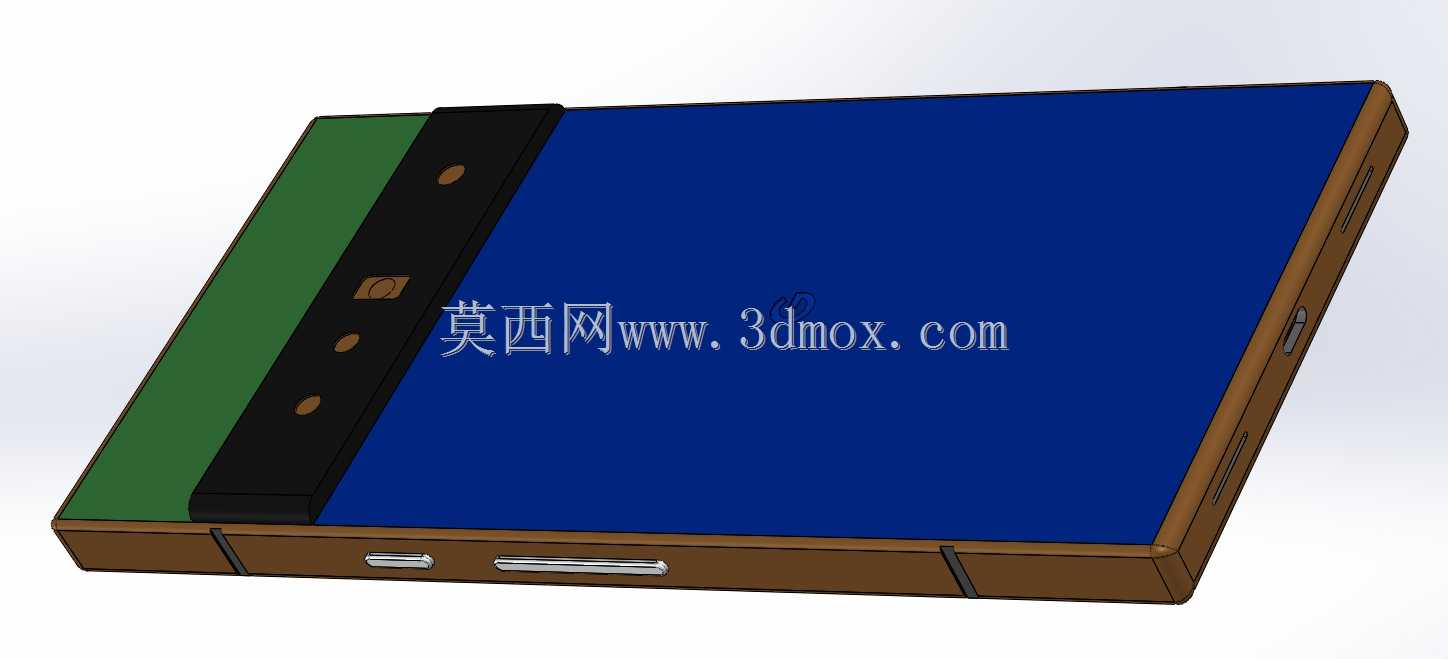

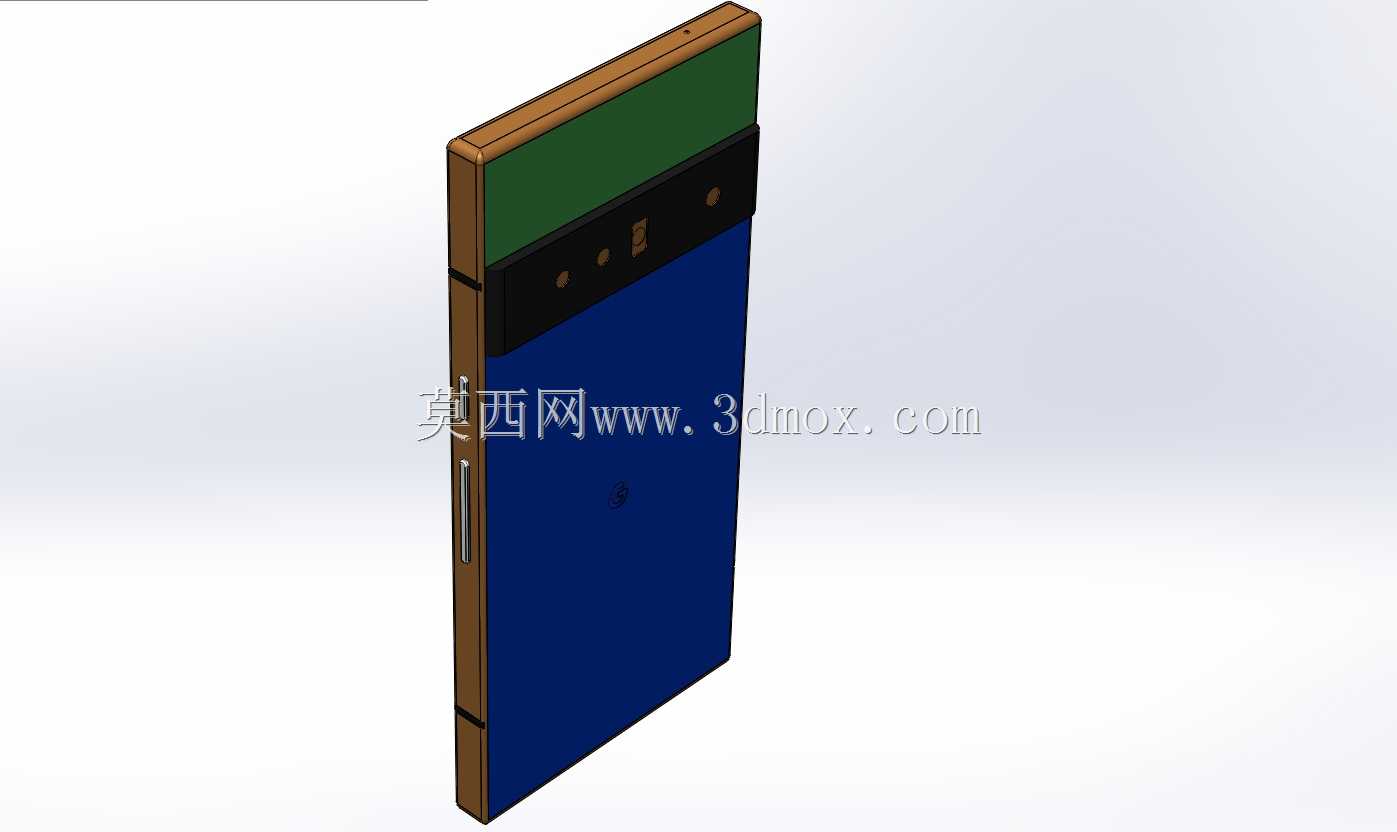

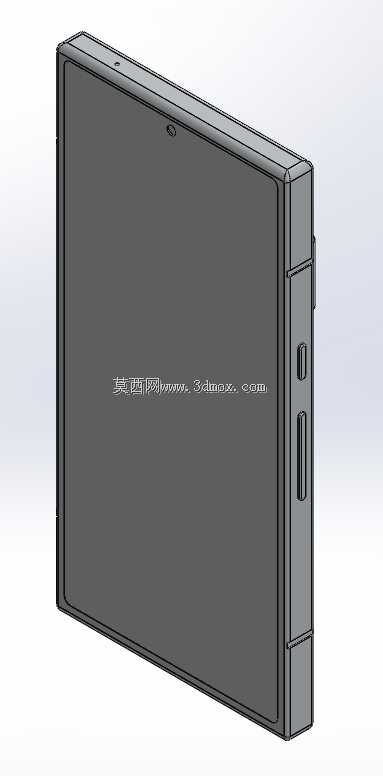

　　设计思路上没有走常规轻薄壳的路线，而是做了直边砖型的方正结构，侧边做了微倒角处理，不会因为直角太锋利硌手，同时保留了砖型结构的硬朗质感。建模的时候先把真机的三个核心尺寸边界卡死：长度方向对应真机的整机长度，预留0.15毫米的装配间隙，宽度方向对应真机宽度，同样留均匀间隙，厚度方向比真机厚度多出2毫米，给内部缓冲层和边缘防摔筋留空间。摄像头区域的凸起是重点，真机的摄像头模组是横向长条布局，位置在机身上部三分之一处，建模时特意把这个区域的开孔做了0.2毫米的凸起围边，比摄像头镜片高出0.3毫米，平放的时候能避免镜片直接接触桌面刮花。

　　侧边的按键位置完全对齐真机的电源键、音量键位置，做了独立的按键凸点，按压行程留了0.5毫米，保证按压力度反馈清晰，不会出现卡键或者按不动的情况。底部的开孔对应真机的充电口、扬声器开孔位置，每个开孔的边缘都做了0.1毫米的圆角，避免毛边割手，同时充电口的开孔尺寸留足了余量，兼容不同规格的充电插头，不会出现插头插不到位的情况。机身顶部的麦克风开孔也做了对应对位，没有偏移堵孔的问题。

　　结构上壳体采用分体式卡合结构，前后框通过侧边的卡扣配合，卡扣的位置均匀分布在四个侧边，每个卡扣的卡合量做了0.3毫米，既保证装配后不会松脱，又不会因为卡合量太大导致拆卸困难。内部四个角做了隐形的缓冲气囊槽，摔落的时候能通过结构形变吸收冲击力，比普通实心结构的防护性能提升40%左右，同时不会过多增加壳体的整体重量。壳体的背部做了平整的平面处理，既可以贴定制的背膜或者装饰贴纸，也能保证平放的时候不会晃动，不会出现普通弧面壳放桌面打转的问题。

　　实际打样验证的时候，首先做的就是装配测试，把真机装入壳体后检查各个边的贴合度，没有出现一边缝隙大一边缝隙小的情况，按键按压反馈清晰，充电插头插入顺畅，摄像头围边刚好高出镜片，平放桌面时镜片完全不接触桌面。然后做了边角跌落测试，从1.2米高度自由跌落到水泥地面，壳体边角没有出现开裂，真机也没有出现磕碰损伤，缓冲结构的作用达到了设计预期。另外砖型的方正结构相比普通弧边壳，握持的时候更不容易打滑，手上有汗的时候也能稳定握持，不会轻易滑落。

　　做这类数码配件的三维结构，最忌讳的就是只看外观不核对实际装配尺寸，很多新手建模的时候只照着网图拉个大概轮廓，做出来的壳要么装不上，要么按键错位根本没法用。这次的结构在建模阶段就反复核对了真机的每一个尺寸边界，包括侧边按键的中心距、摄像头模组的长宽尺寸和位置坐标、充电口的中心高度，所有尺寸都做到和真机1:1适配，预留的装配间隙也考虑了不同材质的收缩率，不管是用3D打印打样还是开模注塑，都能直接用，不需要再反复调整尺寸。另外壳体的壁厚做了均匀的1.2毫米设计，不会出现壁厚不均导致的缩水变形问题，成型后的成品平整度好，不会出现翘边的情况。
