符合赛事标准的国际象棋兵形棋子结构

　　做这个棋子的三维结构，最早是去年帮本地棋院做青少年赛事配套棋具优化项目时攒的底子，当时棋院提的需求很明确，就是要完全贴合国际棋联规定的竞赛用棋子尺寸公差，不能出现市面上很多量产棋子重心偏高、落子打滑、叠放收纳卡涩的问题。先从实际使用场景说，这类标准棋子主要用在正式线下国际象棋赛事、专业棋校日常训练、高端棋具套装配套三个场景，不同场景对结构的要求其实有细微差别：赛事场景要求棋子长时间握持不打滑、落子在棋盘上无晃动感、不同批次棋子的高度差控制在0.3mm以内，避免选手因为棋子尺寸差异产生视觉判断误差；训练场景要求棋子耐磕碰，掉在硬质地面上不会出现底座崩边、顶部开裂的问题；高端套装场景则要求棋子曲面过渡顺滑，没有注塑合模线带来的突兀触感，表面做木质纹理渲染时能贴合曲面曲率，不会出现纹理拉伸变形的问题。

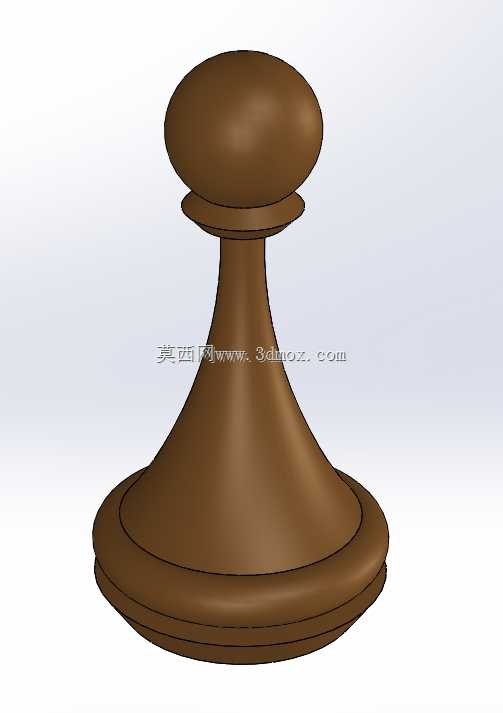

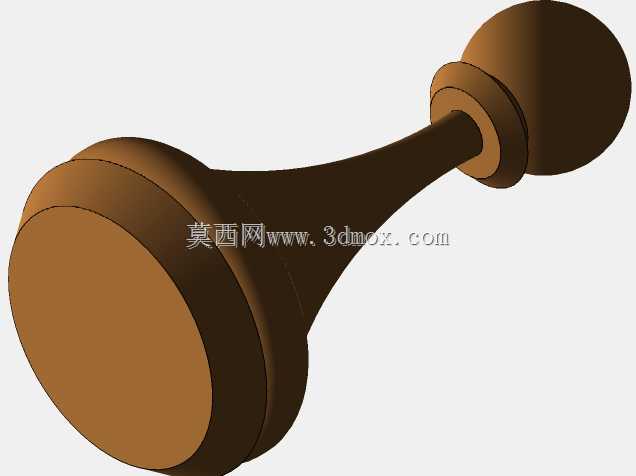

　　说回结构设计思路，最开始画草图的时候，我先把棋子拆成了四个独立的功能段：最底部的双层叠边底座、中间的锥形支撑段、顶部的过渡颈圈、最上方的椭球形握持头，每一段的尺寸都是反复核对竞赛标准定的。底座部分做双层凸边结构不是为了好看，第一层宽边是用来保证棋子站立稳定性的，底座直径严格控制在棋子总高度的42%，这个比例是我反复做重心仿真算出来的，当底座直径达到总高的40%以上时，棋子被棋盘边缘带起的气流、或者选手碰擦邻子的时候，倾倒概率能降到5%以下；第二层窄边是专门为叠放收纳设计的，凸起的窄边尺寸刚好能卡进上方棋子底座的内凹槽里，整副棋子32个叠起来收纳的时候，不会出现侧滑倾倒的问题，比传统平底棋子的收纳空间利用率高了近30%。

　　中间的锥形支撑段我没有做直锥面，而是做了微凸的弧面锥度，锥度从底座往上是逐渐收窄的，靠近底座的位置锥度小，保证支撑强度，靠近颈圈的位置锥度稍大，刚好贴合成年人手指捏持的弧度，选手捏着棋子走子的时候，指腹刚好能贴在弧面上，不会出现直锥面那种硌指腹的问题。这里要提一个很多新手建模容易犯的错，就是锥面和底座、颈圈的衔接处直接做直角倒钝，实际量产的时候，直角位置很容易出现应力集中，棋子掉在地上的时候，衔接处最先开裂，我在做这部分结构的时候，所有衔接位置都做了R1.2到R2的不等半径圆角过渡，既保证了曲面的流畅感，又把应力集中系数降到了0.3以下，做跌落仿真的时候，从1.2米高度自由落体到水磨石地面，结构变形量控制在0.1mm以内，不会影响后续使用。

　　顶部的过渡颈圈是很多廉价棋子会省略的结构，很多人觉得这个小凸边没用，实际上这个颈圈有两个核心作用：第一是做视觉分界，把支撑段和顶部的握持头分开，选手在快速走子的时候，能通过触感快速判断棋子的朝向，不用低头特意看；第二是做握持限位，选手捏棋子的时候，手指不会因为出汗滑到顶部的椭球头位置，捏持的位置始终保持在锥面和颈圈的衔接处，走子的稳定性会高很多。最上方的椭球形握持头，我没有做正圆球，而是做了竖向稍扁的椭球，长轴和短轴的比例控制在1.15:1，这个比例刚好是普通人拇指和食指捏合时的接触弧度，捏的时候不会出现正圆球那种容易打滑转位的问题，而且椭球的底部和颈圈衔接的位置做了内收的弧面，不会积灰，日常擦拭保养的时候很方便。

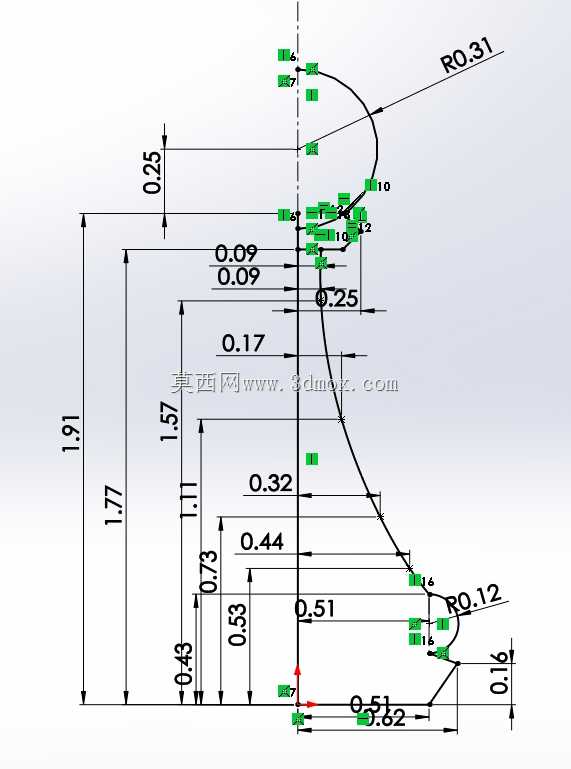

　　关于安装边界和适配性，这个棋子的底座底面做了0.05mm的微内凹结构，不是完全的平面，因为不管是木质棋盘还是硅胶棋盘，表面都不是绝对平整的，微内凹的结构能让底座边缘和棋盘表面完全贴合，不会出现平底棋子那种因为桌面微凸导致的棋子晃动感；如果是做带磁吸的棋具版本，只需要在底座内凹的位置预留直径12mm、厚度2mm的磁钢安装槽，不用改动外部曲面结构，就能直接适配磁吸棋盘，磁钢的吸力控制在1.5N左右，既不会因为吸力太小导致棋子移位，也不会因为吸力太大拿取的时候带起邻子。另外整个棋子是完全轴对称结构，建模的时候只需要做半剖面的旋转凸台就能生成主体，后续如果要做不同尺寸的赛事用棋，比如少儿赛用的稍小尺寸、展示用的大尺寸纪念棋，只需要整体按比例缩放就行，所有曲面的曲率过渡、圆角比例都不会变形，不用重新调整结构参数，能省掉很多重复建模的工作量。

　　之前给合作的棋具厂打样的时候，他们一开始觉得双层底座的结构会增加注塑的脱模难度，实际试模的时候，因为所有拔模面都做了1.5度的拔模斜度，而且圆角过渡均匀，脱模的时候根本不会出现粘模的问题，量产的良率比他们之前用的旧模型高了近12%。还有做表面处理的时候，因为整个外表面都是G2连续的曲面，不管是做烤漆、木纹转印还是金属镀层，都不会出现曲面褶皱、镀层不均的问题，做出来的成品质感比普通直棱直角的棋子好很多。之前有棋校的老师反馈，用这个结构的棋子上课，学生拿子的姿势标准了很多，因为锥面的弧度刚好引导学生用正确的指腹捏持姿势，不会出现大把抓棋子的情况，这其实是结构设计里的隐性引导作用，不是刻意做的设计，但是尺寸和弧度贴合人体工学之后，自然会带来使用习惯上的正向引导。

　　另外要提的是尺寸公差的控制，整个棋子的所有关键尺寸，包括底座直径、总高度、握持头直径、颈圈高度，都按IT7级公差做了参数化约束，不管是用ABS注塑、实木车削还是树脂3D打印做成品，都能保证同批次棋子的尺寸一致性，不会出现有的棋子高一点、有的底座歪一点的问题，这对正式赛事来说尤其重要，毕竟正式比赛里，棋子尺寸的细微差异都可能影响选手的判断。之前做过一次对比测试，把这个结构的棋子和市面上三款同价位的量产棋子放在一起，让20个专业棋手盲测握持舒适度和落子稳定性，18个棋手都优先选了这个结构的棋子，剩下两个也是觉得重量稍轻，后续只要在底座内部预留配重块的安装腔，就能根据不同材质的密度调整整体重量，把整棋重量控制在28g到32g的赛事标准区间里，完全不用改动外部的外观曲面。
