四缸发动机用等长不锈钢排气歧管结构

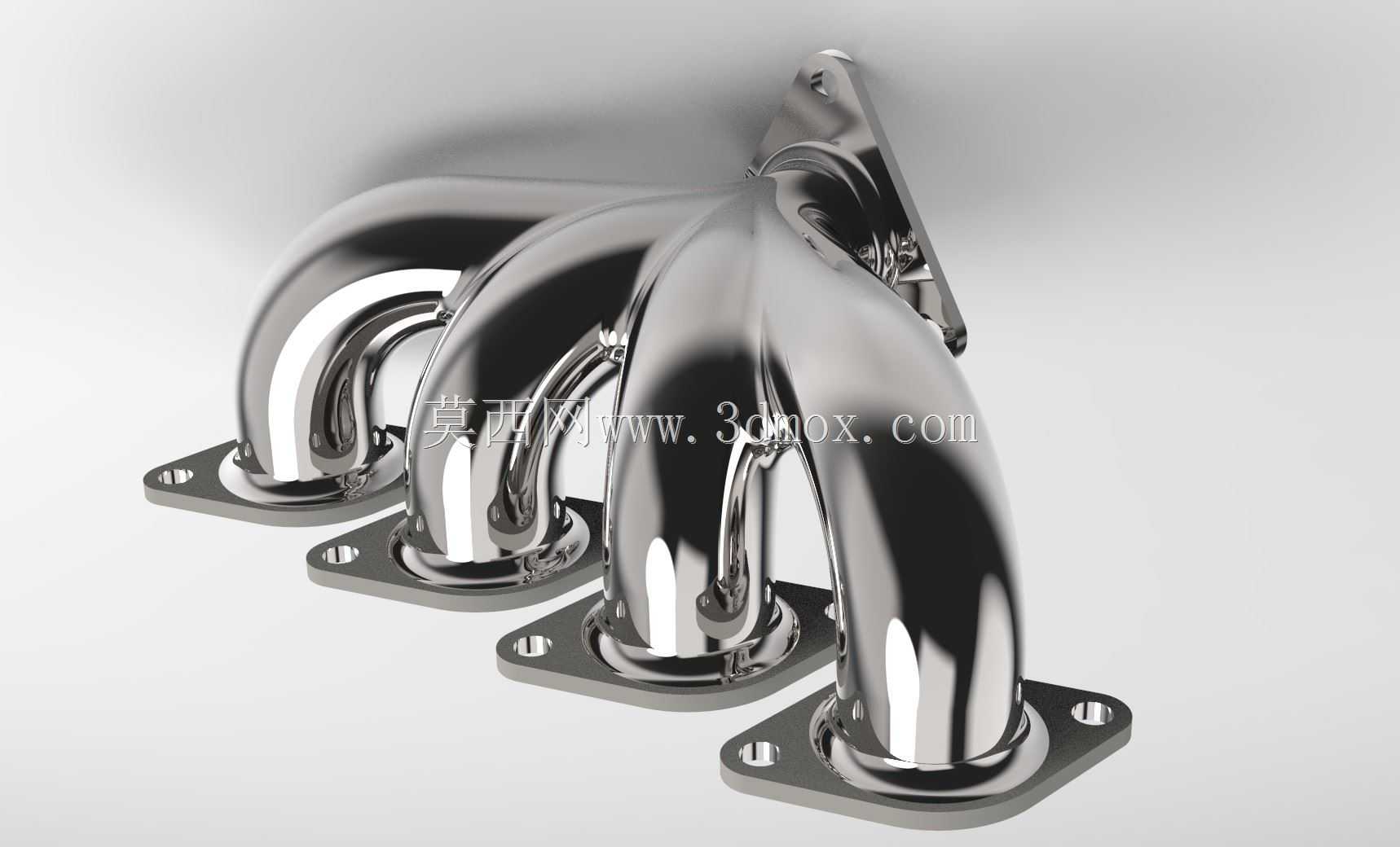

　　在往复式内燃机的进排气系统设计中，排气歧管是连接气缸盖排气口与下游排气后处理、消声总成的核心导流部件，其结构设计直接影响发动机的排气效率、各缸排气干涉程度、排气背压水平，甚至关联到整机的动力输出特性与排放表现。这款四缸机型适配的排气歧管，采用四支弯管等长汇聚的结构形式，每一支管路分别对应一个气缸的排气出口，从法兰安装面到总管汇聚端的管路长度保持一致，目的是让各缸排出的高温废气到达汇聚腔的时间差控制在合理区间，避免相邻气缸的排气脉冲形成相互干扰，减少排气残余废气倒流回气缸的概率，提升气缸的换气效率。

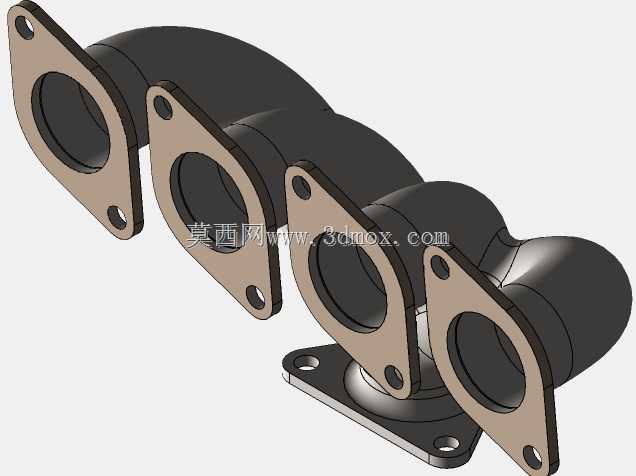

　　从安装边界来看，该歧管的进气端采用分体式法兰结构，每个气缸对应独立的带安装孔法兰面，法兰上的螺栓孔位置与气缸盖排气侧的安装螺柱完全匹配，安装时通过金属密封垫片压合在气缸盖排气端面，保证高温高压废气不会从结合面泄漏；出气端为整体式汇聚法兰，用于对接三元催化器或者涡轮增压器的进气口，法兰的密封面平面度需要控制在0.1mm以内，避免长期高温工况下出现密封失效。管路的弯曲半径经过反复校核，既保证管内气流的顺畅过渡，减少急弯带来的气流阻力，同时也避让了发动机舱内的周边部件，比如点火线圈、机油尺套管、冷却水管路等，不会在发动机运行产生振动时与周边部件发生运动干涉。

　　材质选择上，这类歧管通常采用耐高温的不锈钢材料，能够承受发动机排气行程中高达800-900摄氏度的持续高温，同时具备足够的抗热变形能力，避免发动机冷热交变工况下出现管路开裂、法兰翘曲的问题。管壁厚度的设计兼顾了结构强度与热传导特性，过厚的管壁会增加歧管整体重量，提升冷机状态下的暖机时间，过薄则会在长期高温振动下出现疲劳开裂，通常这类乘用车用排气歧管的管壁厚度控制在1.5-2mm之间，在保证结构可靠性的同时尽可能降低重量。

　　设计过程中，管路的走向需要同时考虑多方面约束：首先是各缸的排气均匀性，等长设计是基础，但弯管的曲率变化、截面变形率也会影响管内的气流流速，建模时需要保证弯管处的截面圆度偏差不超过5%，避免局部截面缩小带来的排气阻力骤升；其次是振动模态，歧管通过法兰固定在气缸盖上，发动机运行时的振动会传递到歧管本体，需要通过管路的弯曲造型调整整体的固有频率，避开发动机常用转速区间的激励频率，防止出现共振断裂的问题；另外还要考虑制造工艺可行性，这类弯管可以通过内高压成型或者芯轴弯管工艺加工，建模时的弯曲半径不能小于管材直径的1.5倍，否则弯制过程中会出现管壁起皱、开裂的问题，无法满足量产要求。

　　在实际装车应用中，这类排气歧管既可以适配自然吸气发动机的原厂替换升级，也可以作为小排量涡轮增压发动机的原厂配套部件，等长的管路设计能够让排气脉冲更有序地推动涡轮叶轮转动，提升涡轮的响应速度，减少低转速区间的涡轮迟滞。歧管表面的抛光处理一方面是提升外观质感，另一方面也能减少管壁表面的粗糙凸起，降低气流与管壁的摩擦阻力，微小的阻力降低累积起来，就能对发动机的高转速动力输出带来可感知的提升。安装时需要按照规定的扭矩顺序拧紧法兰螺栓，从中间向两侧分次拧紧，避免法兰受力不均出现翘曲漏气，同时在歧管与周边的隔热板、线束之间预留足够的热膨胀间隙，因为歧管在热机状态下会产生一定的热伸长，预留间隙不足会导致部件挤压变形。
