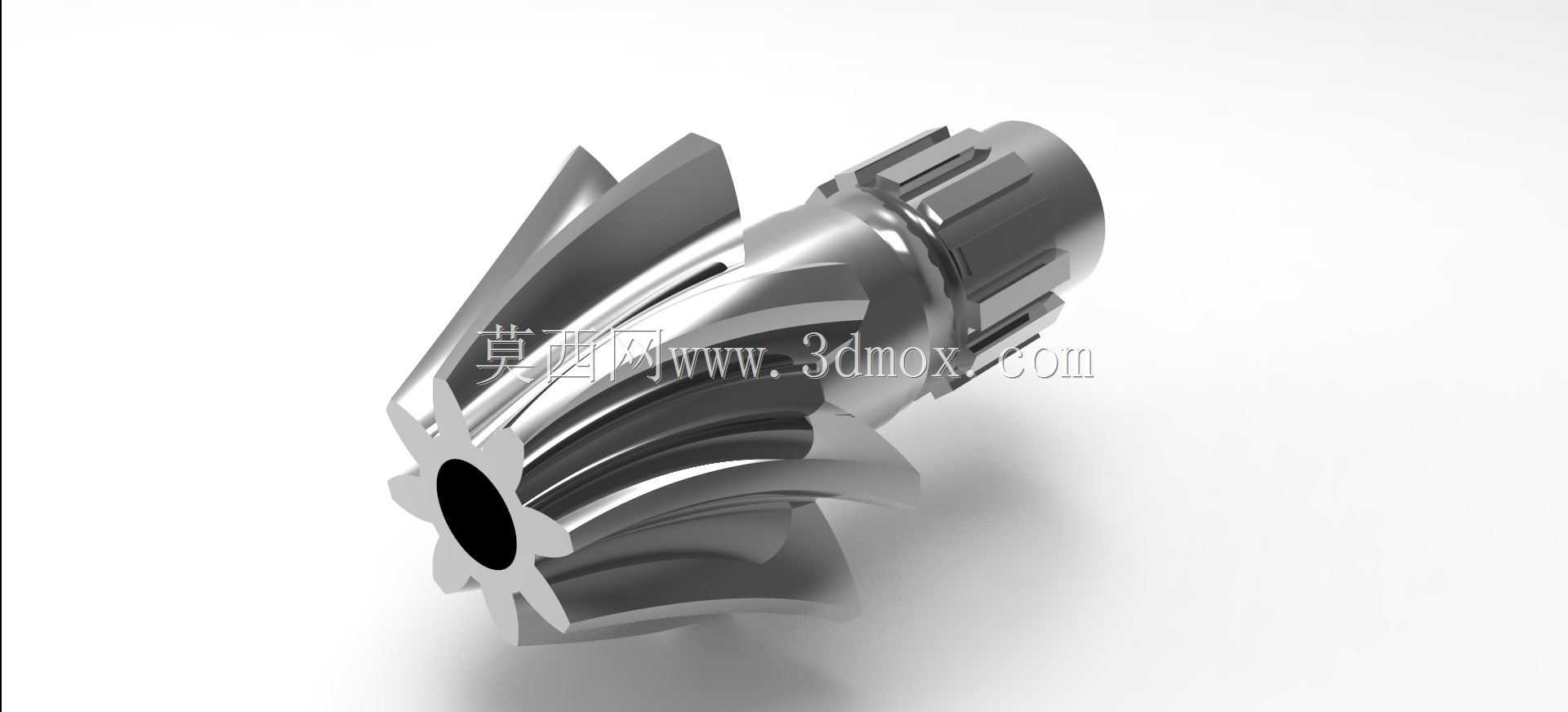

螺旋齿锥齿轮传动构件三维结构

　　在差速器、机床主轴分度机构、航空辅机传动箱这类需要相交轴动力传递的场景里，螺旋锥齿轮始终是核心的传动载体，和直齿锥齿轮相比，螺旋齿的啮合过程是逐步接触再逐步脱离的，不会出现直齿啮合瞬间全齿撞击的问题，高速运转时的噪音、冲击载荷都能控制在更低的区间，适合转速跨度大、传递扭矩有波动的工况。这个锥齿轮的齿部采用等顶隙收缩齿设计，齿顶间隙沿齿长方向保持恒定数值，避免轮齿小端出现齿顶与配对齿根剐蹭的问题，同时齿根圆角做了连续过渡处理，能分散齿根弯曲应力，在频繁正反转的传动场景里，能降低齿根疲劳断裂的风险。齿轮一端集成了花键联接结构，采用矩形花键的轴接形式，和渐开线花键相比，矩形花键的定心精度更易通过磨削加工保证，装拆时的导向性更好，

　　适合需要定期拆解维护的传动节点，花键的齿侧预留了合理的配合间隙，既可以补偿轴系受热后的轴向窜动，也能抵消部分安装时的同轴度误差，避免装配后出现卡滞。从安装边界来看，齿轮的轴向定位依靠花键末端的轴肩实现，轴肩端面的垂直度公差需要控制在0.02mm以内，才能保证齿轮装配后齿面的接触斑点落在齿高中部、偏向小端的合理区域，避免出现偏载导致的局部齿面磨损。齿部的螺旋角经过匹配计算，和配对齿轮的螺旋角大小相等、旋向相反，啮合时的重合度能达到2以上，保证同时参与啮合的轮齿对数足够，单齿承受的载荷被有效分摊，在传递额定扭矩时，齿面接触应力不会超过材料的许用接触疲劳极限。设计这类锥齿轮时，首先要根据传动比确定分锥角，再结合安装距确定轮坯的背锥尺寸，

　　背锥面需要和分锥保持垂直，才能保证齿形加工时的基准统一，齿向的螺旋线方向需要根据轴系的转向确定，保证啮合时产生的轴向力指向轴系的定位轴承，避免运转时齿轮出现轴向窜动脱开的问题。轮体的中心通孔做了倒角处理，装配时可以引导轴端顺利穿入，不会刮伤轴的配合表面，齿顶边缘做了小圆角钝化，避免热处理后齿顶边缘脆裂，在高速运转时出现崩边的问题。这类锥齿轮常应用在汽车驱动桥的主减速器里，将传动轴输入的纵向动力转换为横向动力传递给半轴，同时实现减速增扭的作用，在机床的分度头里，这类锥齿轮用来传递分度运动，保证分度精度的稳定性，在农业机械的传动箱里，因为工况粉尘大、冲击载荷频繁，这类带花键联接的锥齿轮装拆维护方便，齿面经过渗碳淬火处理后，

　　表面硬度能达到HRC58-62，芯部保持足够的韧性，既耐磨又能承受冲击载荷。建模过程中，齿面的生成需要严格按照啮合原理构建，保证齿形的渐开线轮廓和螺旋线走向准确，花键部分的参数需要和对应的配合轴参数完全匹配，避免出现装配干涉，轮体的各个过渡圆角都需要保留，不能做尖锐直角处理，否则在有限元分析时会出现应力集中的虚假结果，也不符合实际加工的工艺要求。实际选型时，需要注意齿轮的安装距尺寸，安装距是锥齿轮装配的核心尺寸，直接影响齿侧间隙和接触斑点的位置，安装距偏差过大时，会出现齿侧间隙过小导致运转卡滞，或者间隙过大导致冲击噪音增大的问题，齿侧间隙的调整通常依靠调整垫片的厚度来实现，装配时需要在齿面涂抹红丹粉检查接触斑点，根据斑点的位置调整垫片厚度，直到接触斑点符合设计要求。
