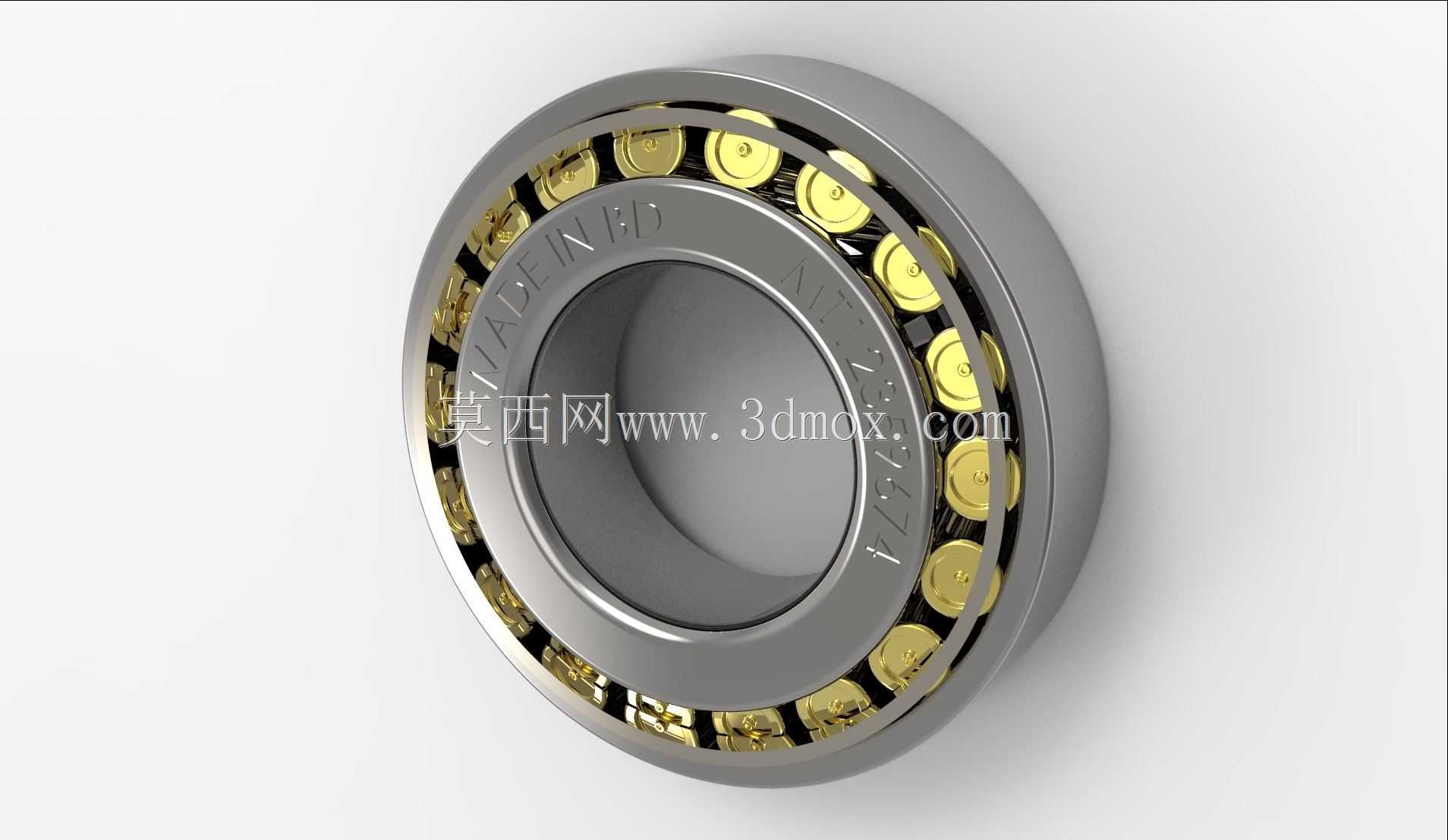

带金色保持架调心滚柱轴承结构

　　在重载且存在轴系挠曲变形的传动场景中，调心结构的滚柱轴承是解决轴系不对中问题的核心支承部件，这类轴承常被应用在矿山输送设备的辊筒支承、冶金设备的轧辊辅助支承、纺织机械的长轴传动工位，以及风机、水泵等存在安装对中误差或运行中轴系挠度变化的设备中。不同于深沟球轴承仅能承受纯径向轻载的特性，滚柱轴承以线接触的滚动体替代点接触的钢球，单位接触面积的承载能力提升数倍，同时双列滚动体配合球面滚道的外圈结构，可自动补偿轴系因安装误差、负载变形产生的角度偏斜，避免滚动体边缘出现应力集中导致的早期失效。

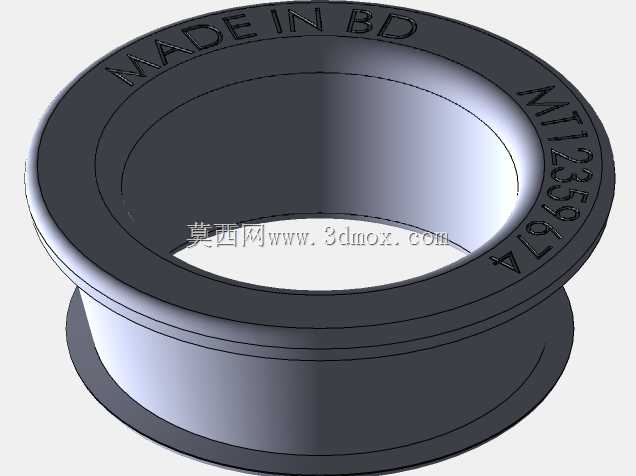

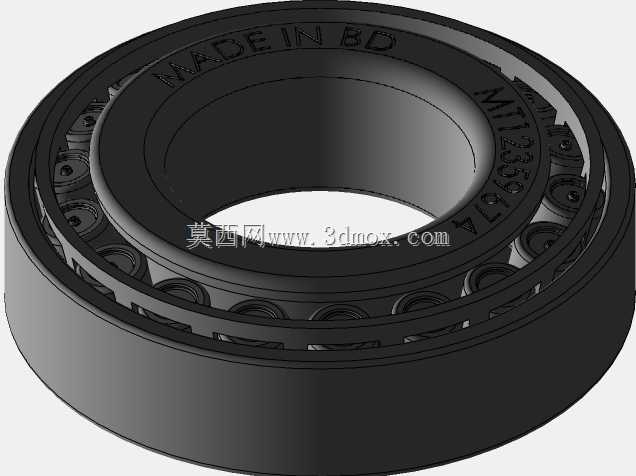

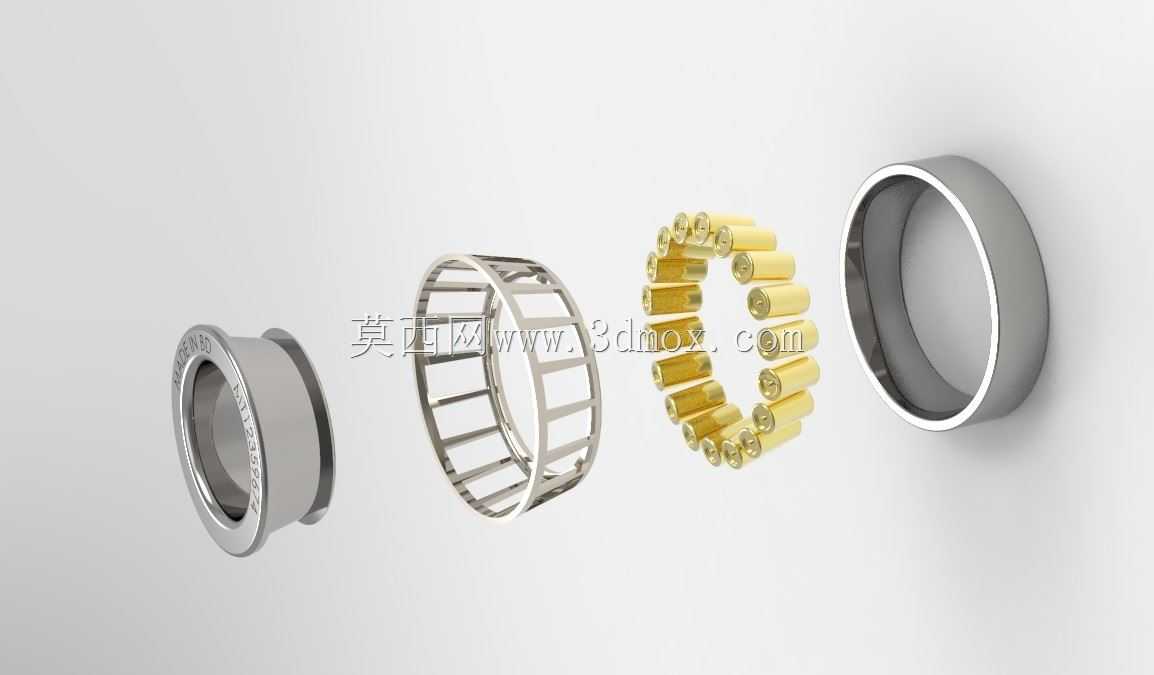

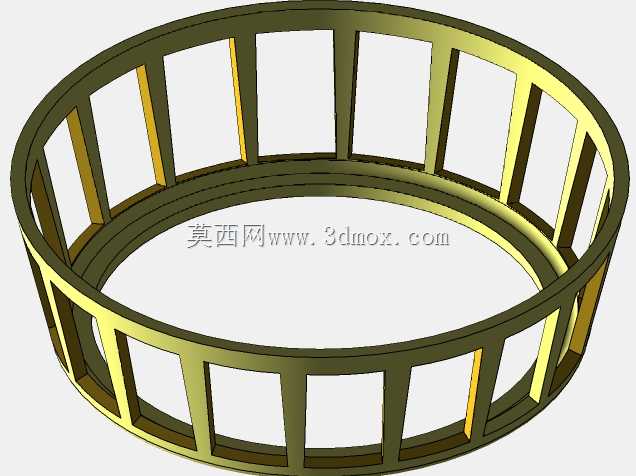

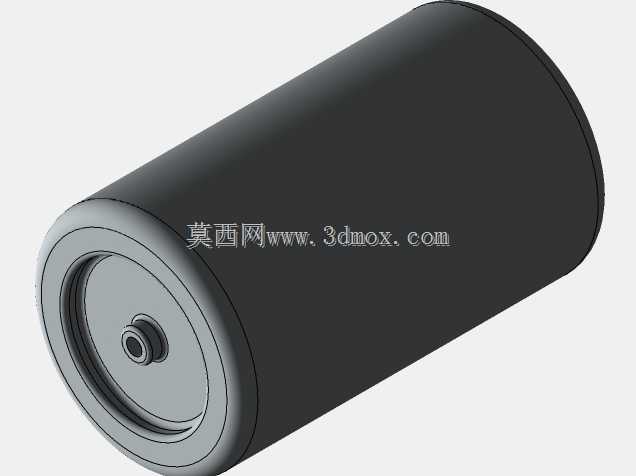

　　从结构设计逻辑来看，该轴承的内圈带有双列滚道，滚道与轴线呈一定倾斜角度，可同时承受径向载荷与双向轴向载荷，滚动体采用圆柱状鼓形修形设计，滚动体母线并非完全直线，而是带有微量的凸度修正，这一细节是为了让滚动体在滚道内接触时，载荷分布更均匀，避免滚动体两端出现边缘接触应力，尤其在轴系存在偏角时，修形后的滚动体能始终保持与滚道的面接触状态，不会出现局部应力峰值。保持架采用分体式兜孔结构，金色的表面处理通常对应铜合金材质，铜质保持架相比冲压钢保持架拥有更好的自润滑特性与抗冲击性能，在重载、启停频繁的工况下，铜保持架不会因滚动体的冲击力出现兜孔变形，同时铜材质与钢质滚动体、套圈的摩擦系数更低，可降低轴承运行时的摩擦温升，延长润滑脂的使用寿命。

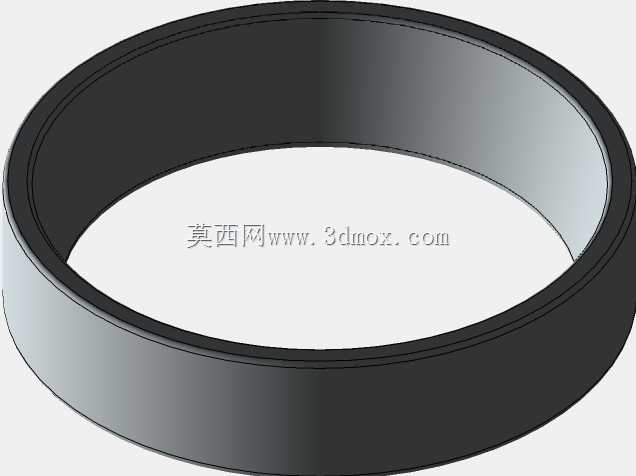

　　设计建模过程中，首先需要确定轴承的公称接触角，调心滚柱轴承的接触角通常在10°-18°区间，接触角越大，轴向承载能力越强，对应径向承载能力会略有下降，需要根据实际应用场景的载荷配比确定参数。其次是滚动体的数量与直径匹配，在套圈壁厚允许的范围内，尽可能增大滚动体直径、增加滚动体数量，是提升轴承额定动载荷的核心手段，但需要兼顾保持架的兜孔壁厚，避免保持架强度不足。外圈的外圆面为圆柱面，用于与轴承座孔配合，配合公差通常选用H7级过渡配合，内圈内孔与轴的配合根据载荷性质选择，重载旋转工况下选用k6或m6过盈配合，避免内圈与轴出现相对滑动导致的跑圈磨损。

　　安装边界方面，该类轴承的轴向定位通常采用内圈一侧靠轴肩、另一侧用锁紧螺母固定的方式，轴肩的高度需要低于内圈挡边高度，方便后续轴承拆卸时使用拉马勾住内圈端面；外圈与轴承座的配合需要预留一定的轴向游动间隙？不对，调心滚柱轴承通常为定位轴承，外圈在轴承座孔内不允许轴向窜动，轴承座孔的挡肩高度同样需要低于外圈挡边高度，留出拆卸空间。轴承的密封结构如果是开式设计，需要在轴承两侧加装外置密封件，防止外界粉尘、水汽进入滚道内部，同时避免内部润滑脂泄漏；如果是带密封的闭式结构，建模时需要在两侧添加橡胶密封圈与防尘盖的结构，密封圈唇口与内圈的密封槽配合，过盈量控制在0.1-0.2mm之间，既保证密封效果，又不会产生过大的摩擦阻力。

　　在实际选型应用中，需要核算轴承的额定寿命，根据设备的预期运行时长、径向与轴向载荷大小、运行转速，结合轴承的额定动载荷参数计算寿命值，通常工业设备要求轴承的额定寿命不低于20000小时，重载工况下可适当降低要求但不低于10000小时。同时需要匹配对应的润滑方式，低速重载工况选用极压锂基脂润滑，注脂量控制在轴承内部空腔容积的1/3-1/2，过多注脂会导致轴承运行时搅拌发热，温升过高；高速工况下可采用油气润滑或油浴润滑，保证滚动体与滚道接触表面始终形成稳定的油膜，避免金属直接接触出现磨损。建模时需要注意各零件的装配间隙，滚动体与滚道之间的径向间隙通常在0.02-0.05mm之间，根据轴承的尺寸规格与精度等级调整，P0级普通精度的轴承间隙稍大，P5级及以上精度的轴承间隙更小，适用于高精度回转的工位。
