可调节式组合配重健身哑铃结构设计

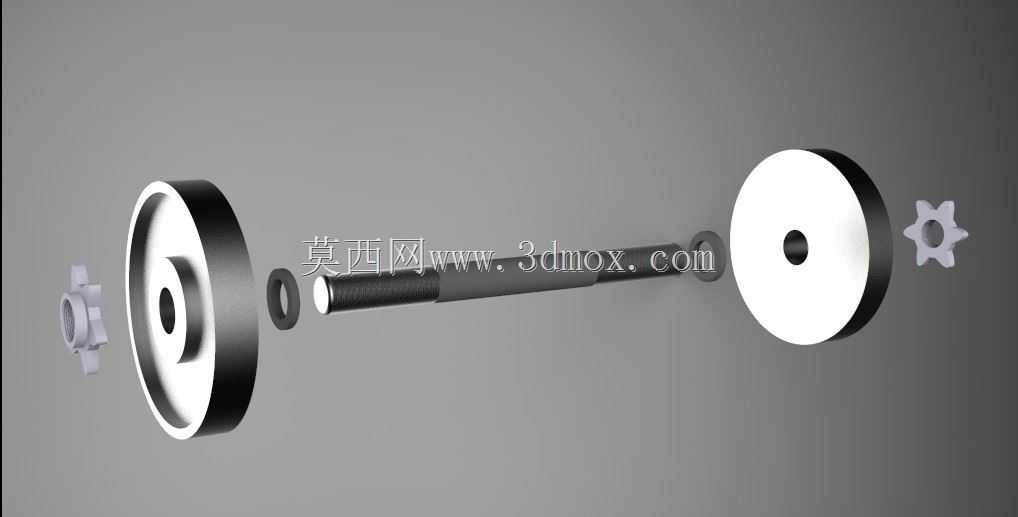

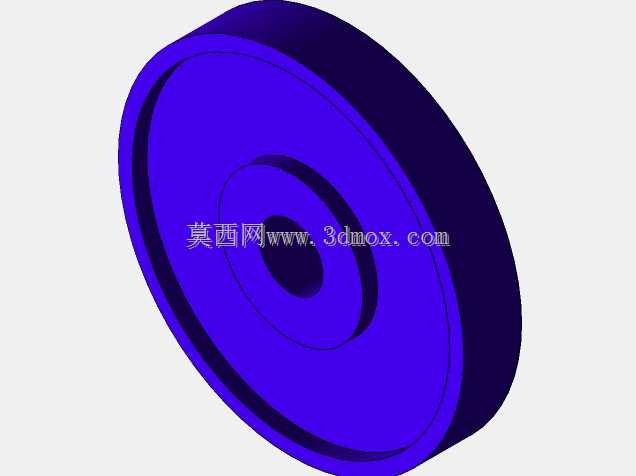

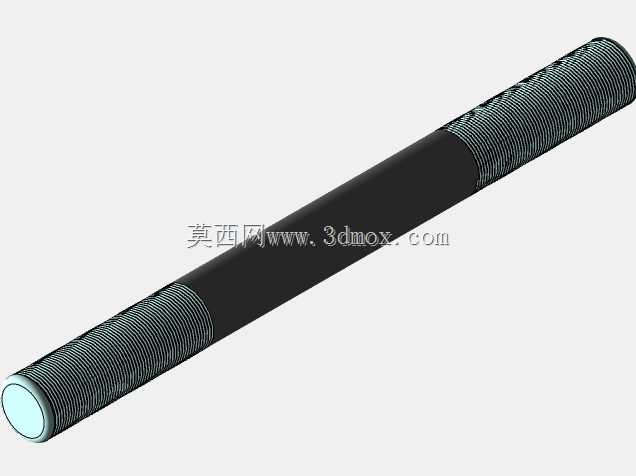

　　日常商用健身房、家用健身场景中，可调节配重的哑铃是力量训练环节的核心器材，这套哑铃结构的设计，首先围绕不同训练阶段的配重需求展开，摒弃了传统固定重量哑铃需要多组备置、占用存储空间大的弊端，通过杆身与配重片的组合式结构，实现单套器材覆盖多档位训练负重的使用需求。从结构组成来看，整套哑铃包含中心承载杆、两端配重片、快拆锁紧机构三个核心部分，中心承载杆采用变径轴结构，中间握持段做滚花防滑处理，直径适配成年男性手掌握持的人体工程学尺寸，两端加工有标准三角螺纹，用于配合锁紧螺母固定配重片，螺纹段长度预留了足够的配重片堆叠空间，可根据训练需求增减单侧配重片数量，实现从低负重入门训练到高负重力量提升的全场景覆盖。配重片采用圆盘式结构，

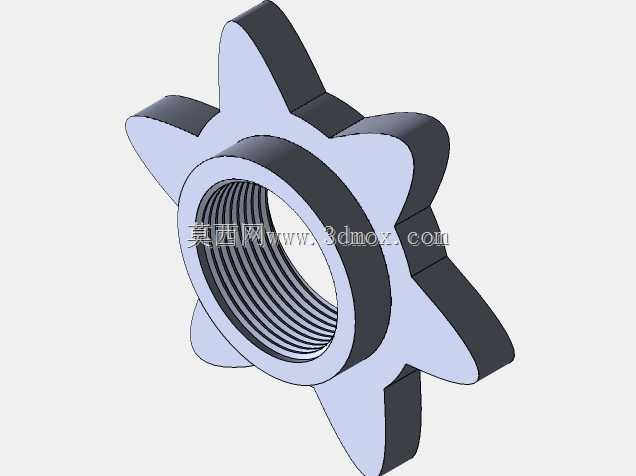

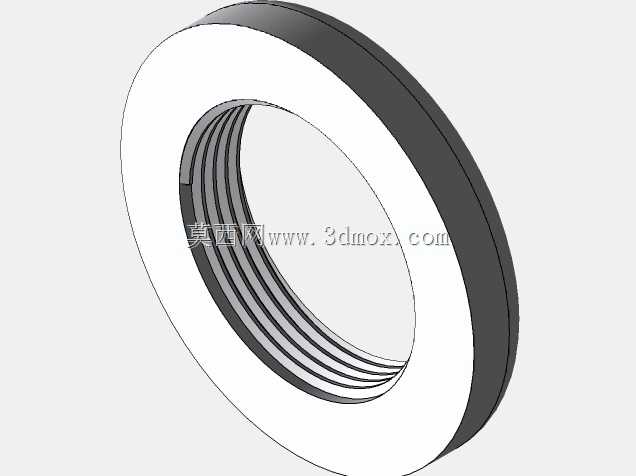

　　中心开孔尺寸与承载杆两端光轴段做间隙配合，装配后配重片与杆身的同轴度控制在合理范围内，避免训练过程中配重片偏心晃动带来的发力不稳问题，配重片外缘做圆角钝化处理，防止磕碰造成器材损伤或者人员划伤，配重片的厚度与单块重量经过梯度设计，相邻配重片的重量差值控制在合理区间，方便使用者精准调节训练负重。快拆锁紧机构采用星形锁紧螺母搭配防松垫片的结构，相比传统的旋拧式螺母，星形结构不需要额外工具即可徒手完成锁紧与拆卸操作，防松垫片的加入可以避免训练过程中反复晃动造成螺母松动脱落的安全隐患，锁紧后配重片与杆身之间无相对窜动，保证发力过程中器材的整体稳定性。设计过程中充分考虑了实际使用的安装边界，整套哑铃组装完成后，

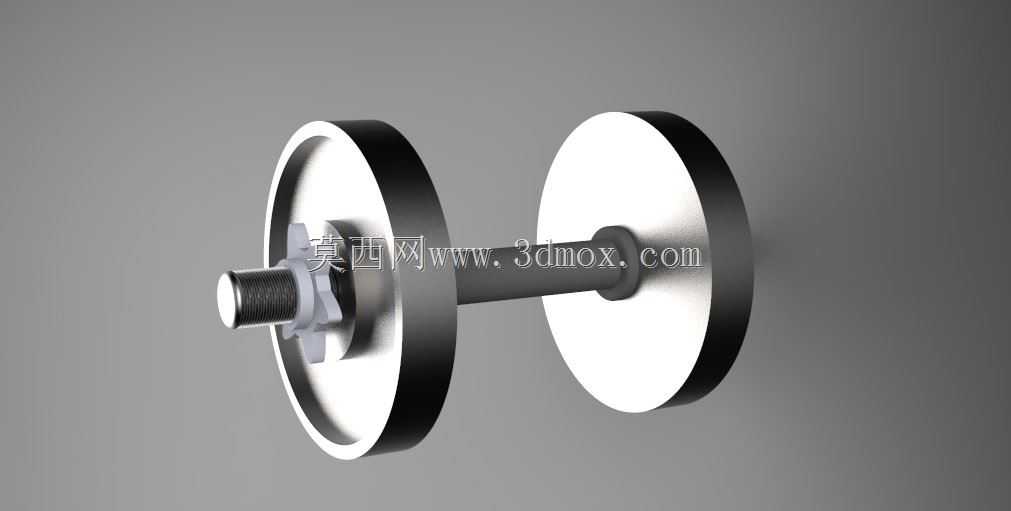

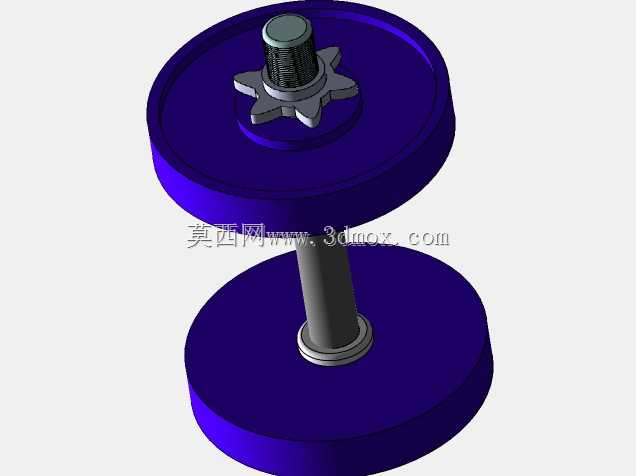

　　整体长度适配常规哑铃架的放置尺寸，配重片的最大外径控制在合理范围，不会出现训练过程中配重片剐蹭身体或者周边器材的问题，杆身两端的螺纹段末端做了倒角处理，方便配重片的快速穿装，减少装配过程中的对位难度。从实际使用场景出发，这套结构不仅适用于常规的上肢力量训练，搭配不同的配重组合也可以满足负重深蹲、负重弓步走等全身训练动作的需求，结构件全部采用金属材质加工，表面做防锈镀层处理，能够适应健身房高频率使用的磨损场景，长期使用也不会出现结构变形或者镀层脱落的问题。在结构细节处理上，握持段的滚花深度经过反复验证，既能够保证握持时的摩擦力，避免出汗打滑，又不会因为滚花过于尖锐造成手掌磨损，配重片的两侧平面做平面度处理，多片堆叠时能够紧密贴合，

　　不会出现片与片之间的间隙晃动，锁紧螺母的内螺纹与杆身外螺纹的配合公差经过优化，旋拧过程顺滑无卡滞，同时具备足够的锁紧力，保证大重量训练时的结构可靠性。不同于一体化铸造的固定哑铃，这种组合式结构的零部件具备良好的互换性，单个配重片或者锁紧件出现损坏时，可以单独更换对应配件，不需要整体报废，大幅降低了后期的维护成本，同时拆分后的零部件可以紧凑收纳，对于家用场景来说，不需要预留大面积的存储空间，搬运转移也更加方便。设计阶段还考虑了不同使用者的操作习惯，锁紧机构的操作位置在配重片外侧，调节配重时不需要将手伸入配重片之间，避免夹手风险，配重片的边缘做了加厚处理，即使哑铃不慎掉落，也能够通过外缘的缓冲减少地面磕碰损伤，同时降低落地时的噪音，适合家用场景使用。
