深沟球滚动轴承三维结构设计

　　在各类旋转传动设备的结构设计中，滚动轴承是承担径向载荷、降低转轴运动摩擦系数的核心支撑部件，从普通的民用家电电机、输送线辊筒，到工业领域的机床主轴、泵阀传动端、减速机输入输出轴，再到精密仪器的旋转调节机构，都能见到这类深沟球结构轴承的应用。这类轴承的核心作用，是在固定支撑座与旋转轴之间建立滚动摩擦副，将轴运转过程中的滑动摩擦转化为钢球与滚道之间的滚动摩擦，大幅降低传动过程中的能量损耗，同时约束轴的径向与少量轴向窜动，保证轴上安装的齿轮、叶轮、带轮等传动件始终处于设计的回转中心位置，避免因轴系偏移引发的传动异响、零件偏磨、密封失效等问题。

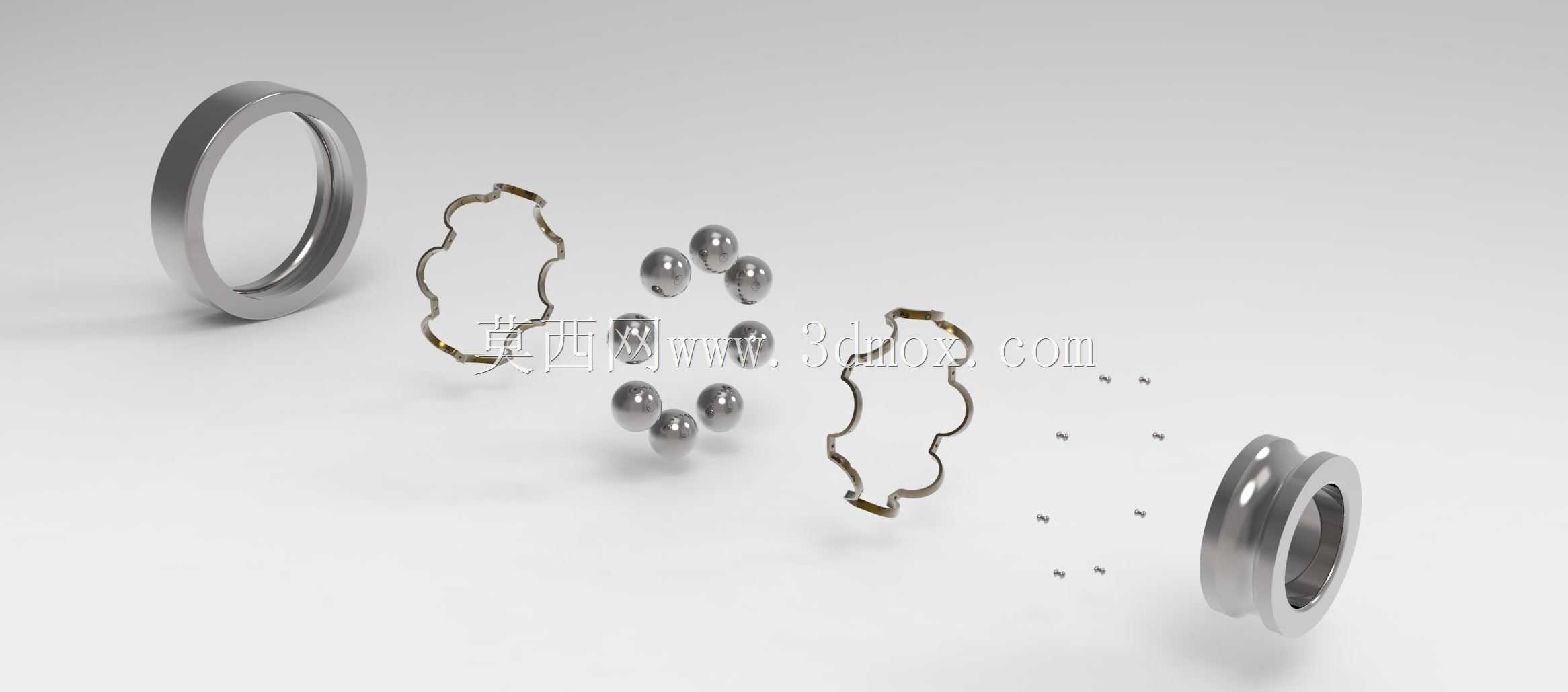

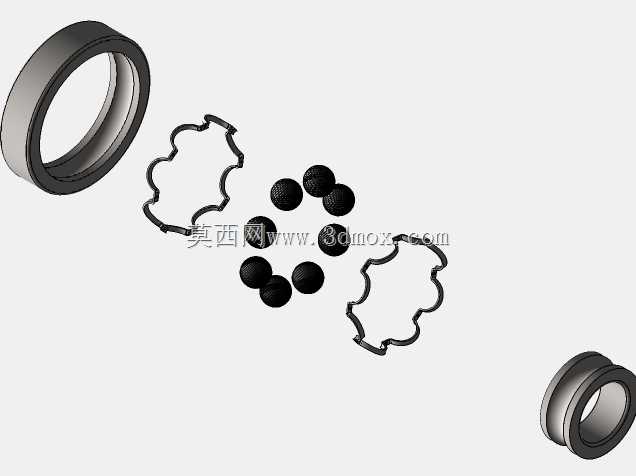

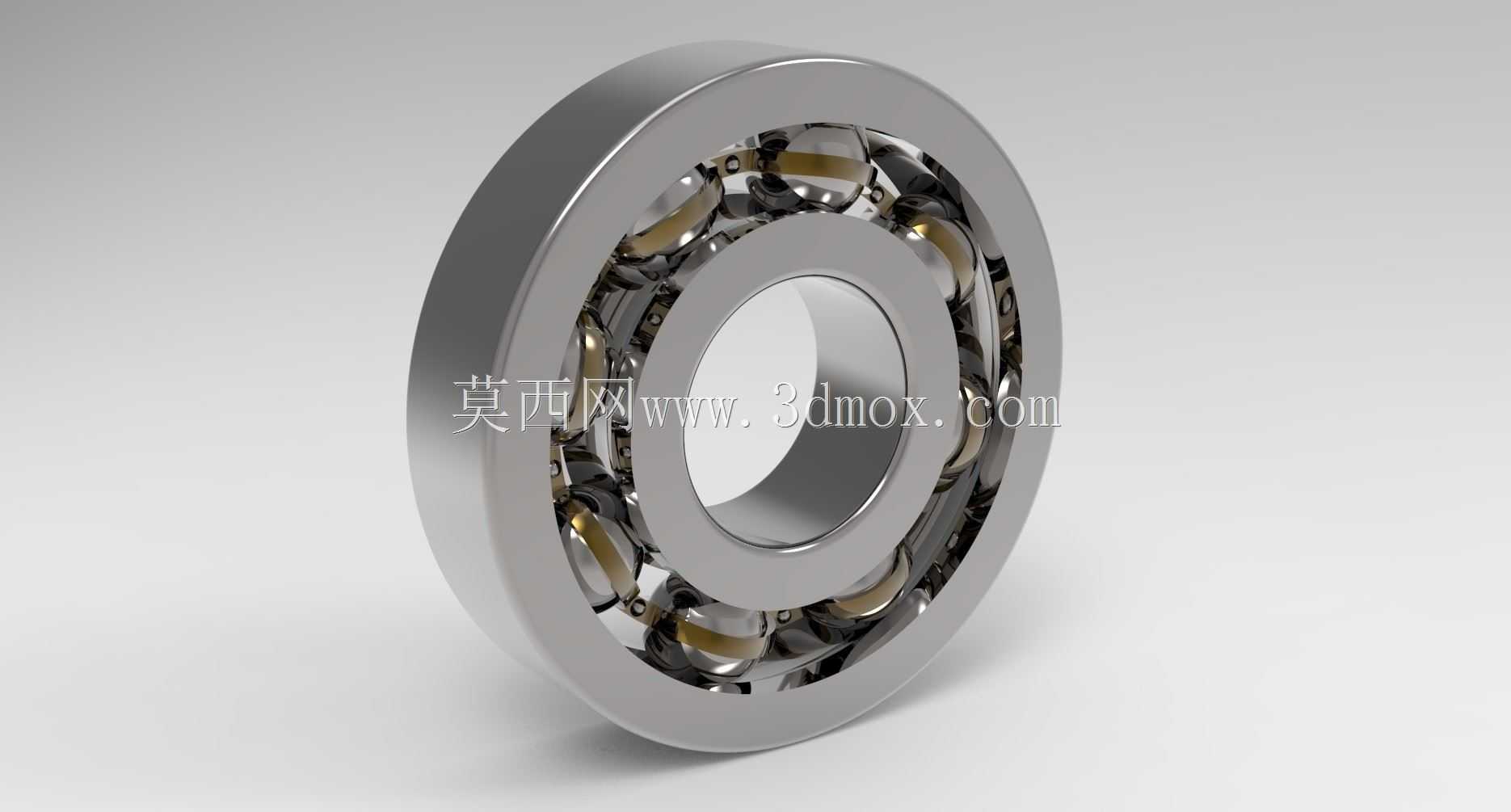

　　从结构设计逻辑来看，这款滚珠轴承采用经典的深沟球构型，整体由内圈、外圈、滚动钢球、保持架四个核心部分组成。内圈的内圆柱面与转轴采用过盈配合装配，随轴同步旋转，内圈外侧加工有连续的弧形滚道，滚道的曲率半径略大于钢球半径，保证钢球与滚道之间为面接触而非点接触，在额定载荷下不会出现应力集中导致的滚道压痕；外圈的外圆柱面与轴承座、设备壳体的安装孔采用过渡或过盈配合，通常作为固定端不随轴转动，内侧同样加工有与内圈对应的弧形滚道，与内圈滚道共同形成钢球的滚动运行轨道。滚动钢球均匀排布在内外圈滚道之间，是承担载荷的核心传力元件，钢球的直径、数量直接决定了轴承的额定动载荷与静载荷上限，设计时需要根据轴系的实际受力大小、转速区间匹配对应参数，避免钢球数量不足导致单颗钢球载荷超出材料屈服极限，或是钢球直径过大导致保持架强度不足。保持架的作用是将所有钢球等间距分隔，避免钢球在运转过程中相互接触碰撞产生额外摩擦与噪音，同时引导钢球在非承载区正常运行，防止钢球在高速运转时出现歪斜、卡滞的问题，这款模型中的保持架采用浪形冲压结构，是中小型深沟球轴承最常用的保持架形式，装配时通过铆钉将两片冲压保持架铆合，兜孔刚好包裹钢球的部分球面，既留有足够的活动间隙保证钢球自由滚动，又能限制钢球的轴向与周向错位。

　　在安装边界与尺寸匹配层面，这类轴承的外形尺寸遵循通用的标准化系列，设计时需要严格对应安装位的尺寸公差：内圈的内径尺寸与轴的配合公差通常选用k6或m6级过盈配合，保证轴旋转时内圈与轴之间无相对滑动，避免跑内圈引发的轴颈磨损；外圈的外径尺寸与轴承座孔的配合公差通常选用H7或J7级，根据轴承是作为固定端还是游动端调整配合松紧度，固定端配合稍紧以限制外圈窜动，游动端则保留微小间隙允许外圈在热胀冷缩时小幅轴向位移，避免轴系因温度变化产生额外的热应力。轴承的宽度尺寸需要匹配轴承座的安装深度，同时预留密封件、挡圈的安装空间，轴肩与座孔的挡肩高度需要严格控制，不能超过轴承内圈与外圈的倒角尺寸，否则会导致轴承无法安装到位，同时挡肩需要有足够的支撑面积，保证轴承在承受轴向载荷时挡肩不会被压溃。在装配流程上，这类轴承通常采用热装或压装的方式安装到轴上，热装时将轴承加热至80-100摄氏度使内圈膨胀后套装到轴颈，禁止直接敲击轴承外圈或钢球传递装配力，避免滚道出现压痕影响运转精度；安装到轴承座时则需要均匀施压在外圈端面，保证轴承端面与安装孔端面完全贴合，无倾斜错位。

　　从实际使用场景的选型适配来看，这类深沟球轴承适用于高转速、低到中等径向载荷的工况，相比滚子轴承，它的摩擦系数更低、极限转速更高，同时具备一定的双向轴向承载能力，在轴系没有大的冲击载荷、轴向力不超过额定径向载荷10%的场景下都能稳定运行。在三维建模过程中，需要重点还原滚道的曲率参数、钢球与滚道的接触位置、保持架的兜孔结构，这些细节直接影响后续做装配干涉检查、运动仿真时的准确性，比如如果滚道曲率建模错误，会导致仿真时钢球与滚道出现穿透，无法正确模拟轴承的运转状态；保持架的兜孔间隙如果建模时留的过小，做运动仿真时会出现钢球与保持架的干涉报错，无法正常计算运转过程中的接触应力。另外，轴承的倒角、圆角细节也不能忽略，这些工艺结构不仅是实际加工时的必要结构，在装配仿真中也能避免出现尖锐边接触导致的计算错误，同时能帮助结构设计人员核对轴肩、挡肩的尺寸是否合理，避免实际加工装配时出现轴承装不到位的问题。在做设备整体装配时，这类轴承通常需要配合润滑脂、密封圈、挡圈等附件使用，建模时可以根据实际选型添加对应的附件结构，完整还原轴系的装配关系，为后续的工程图输出、BOM清单制作提供准确的模型依据。
