汽车悬架用简易减震缓冲结构

　　在乘用车辆与小型非道路作业车辆的悬架系统设计中，这类简易结构的减震部件是承担振动衰减、冲击缓冲的核心执行元件，区别于重型商用车采用的多气室油气减震结构，该款减震件的结构设计更偏向轻量化、小载荷工况的适配需求，常见于小型代步车、场地作业巡检车、低速电动车辆的前后悬架布置位置，也可作为小型自动化设备的隔振支撑元件使用，用来削弱设备运行过程中产生的往复振动传递，避免振动传导至安装基座引发结构共振或紧固件松脱问题。从实际功能落地的角度看，该减震结构的核心作用是通过螺旋弹簧的弹性形变吸收路面或设备运行传递的冲击能量，配合内置的阻尼芯轴结构将冲击动能转化为热能耗散，避免弹性元件在吸收冲击后产生无阻尼的往复弹跳，保证车轮与行驶接触面的有效贴合，

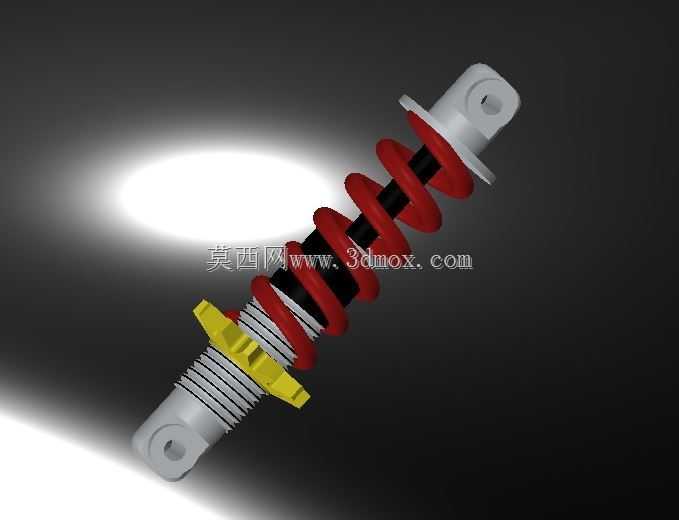

　　或是保证设备安装面的振动幅值控制在允许范围内。在结构设计思路上，这款减震件采用了同轴式的布局方案，螺旋弹簧套置在阻尼芯轴的外侧，上下两端分别通过带安装孔的连接端座实现与车架、悬架摆臂或是设备安装基座的铰接固定，弹簧的中下部设置了黄色的硬质限位挡块，当减震器压缩至极限行程时，该挡块会与上端座接触形成硬限位，避免弹簧被过度压缩导致塑性形变，同时也能限制阻尼芯轴的最大压缩行程，防止芯轴内部的密封结构因超行程运动出现损坏。两端的连接端座都采用了单耳铰接的结构设计，安装孔的轴线与减震器的中心轴线垂直，这种设计可以适配悬架跳动过程中减震器产生的小角度摆转需求，避免安装位置出现附加的弯曲应力，防止芯轴杆体受侧向力作用出现偏磨、漏油等失效问题。

　　从安装边界的尺寸适配来看，这类简易减震器的整体轴向长度在设计时预留了足够的行程余量，自由状态下的长度适配小型车辆悬架的上下摆臂间距，安装孔的孔径匹配常规的M10-M12铰接螺栓规格，弹簧的外径控制在合理范围内，不会在悬架跳动过程中与周边的转向拉杆、制动管路等部件发生运动干涉。弹簧的刚度选取匹配对应车型的簧下质量与设计载荷，既不会刚度过大导致滤振效果变差，也不会刚度过小导致车辆过弯时侧倾幅度过大，或是设备隔振时静态下沉量超出设计允许范围。在实际建模过程中，需要重点关注弹簧的旋向、节距与两端并圈磨平段的结构细节，保证弹簧在压缩过程中各圈之间不会出现异常碰擦，阻尼芯轴外表面的防尘套结构采用了多段褶皱的设计，

　　能够跟随减震器的伸缩动作自由形变，阻挡外界的泥沙、灰尘进入芯轴与密封件的配合面，延长部件的使用寿命。下端座附近的螺纹调节结构可以根据实际载荷需求微调弹簧的预紧力，适配不同整备质量的车型或是不同隔振要求的设备安装场景，不需要更换整个减震部件即可实现刚度特性的小幅调整，提升了部件的通用适配性。在进行整车悬架匹配时，这类减震器的阻尼力值与弹簧刚度的匹配是设计核心，压缩行程的阻尼力设置相对较小，用来保证冲击吸收的柔和性，回弹行程的阻尼力设置相对较大，用来快速抑制弹簧的往复弹跳，保证行驶过程中的操控稳定性与乘坐舒适性。如果用于设备隔振场景，则需要根据设备的振动频率调整弹簧刚度与阻尼参数，让整个隔振系统的固有频率避开设备的工作振动频率，避免出现共振放大振动幅值的问题。这类结构的减震件相比复杂的多连杆悬架配套减震器，结构零件数量少，加工装配难度低，维护更换成本更低，在低速、小载荷的应用场景下具备极高的性价比，不需要复杂的电子控制单元介入即可实现稳定的振动衰减效果，是民用小型车辆与轻型工业设备隔振场景中应用十分广泛的一类机械结构。
