传感器安装固定支座结构设计练习件

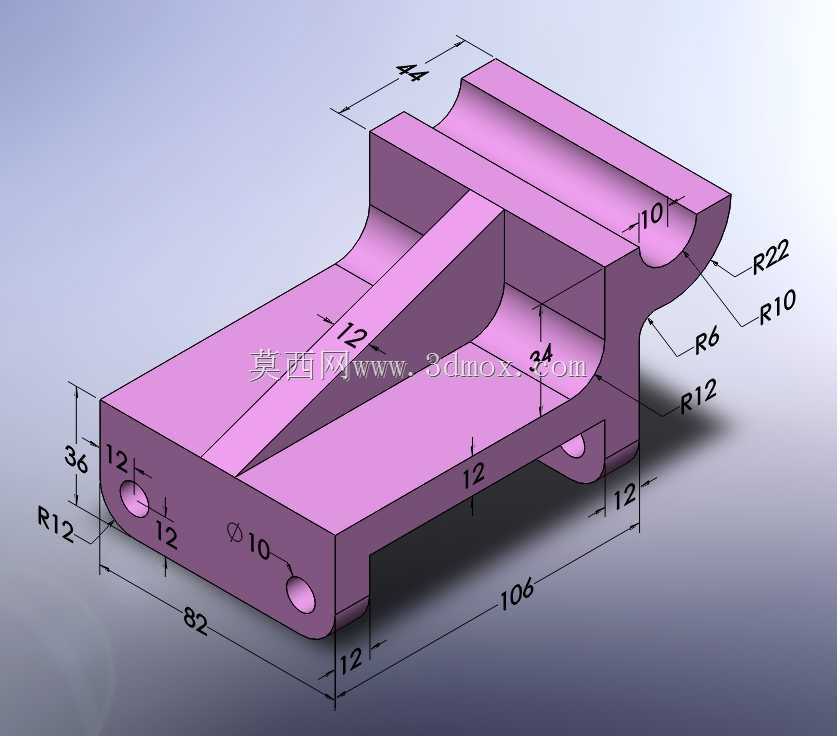

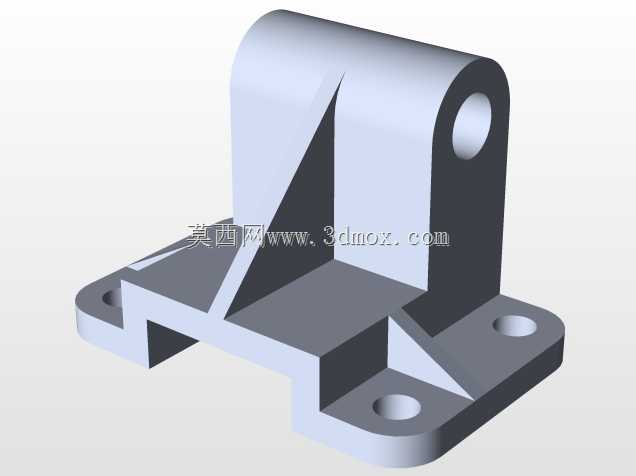

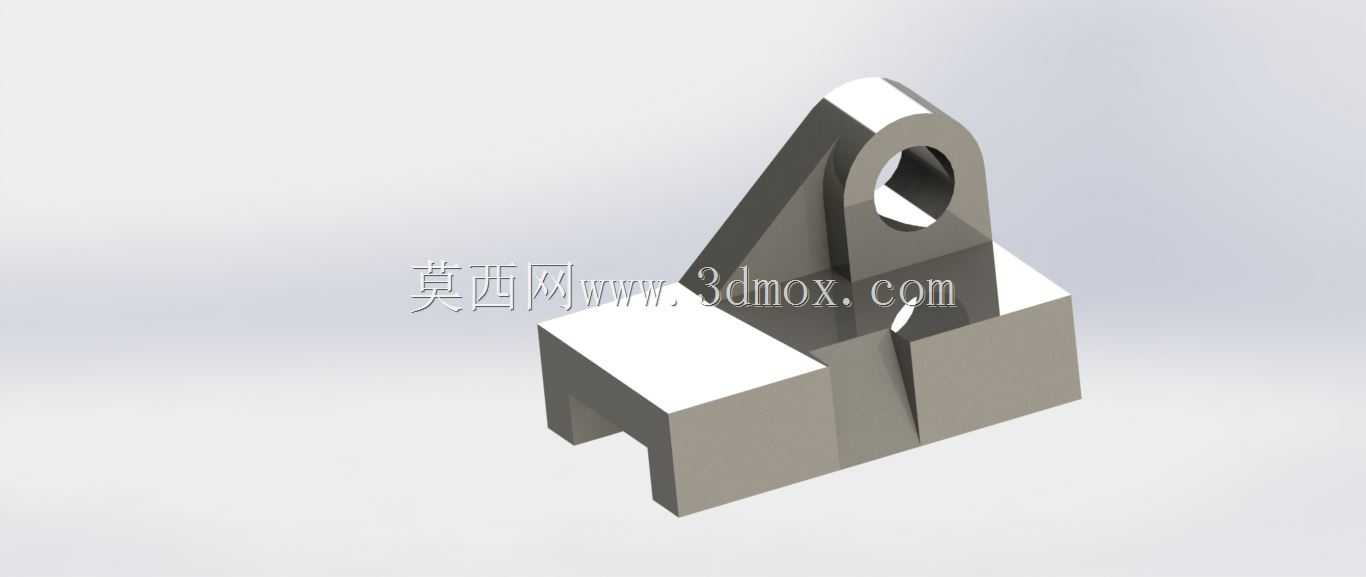

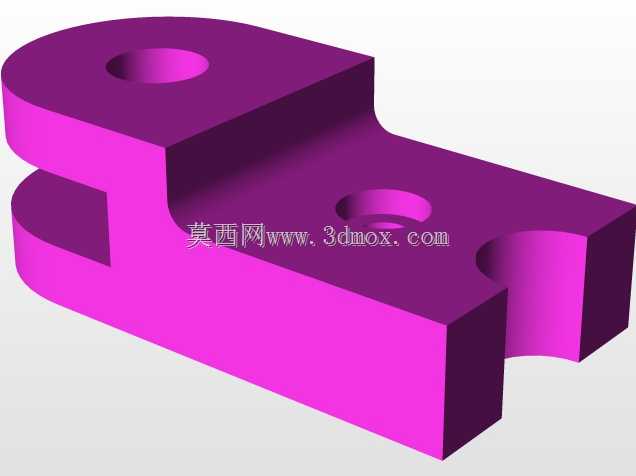

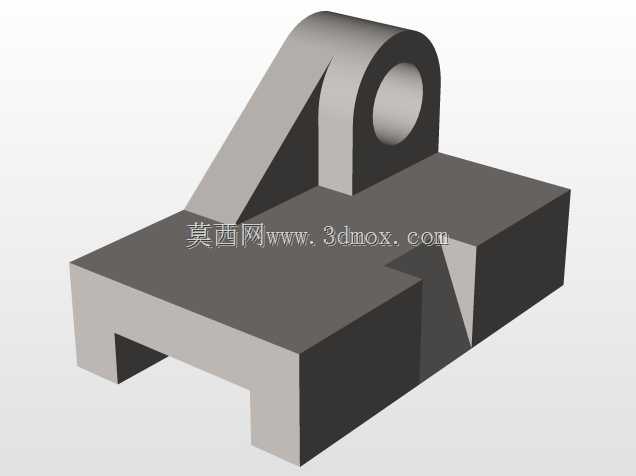

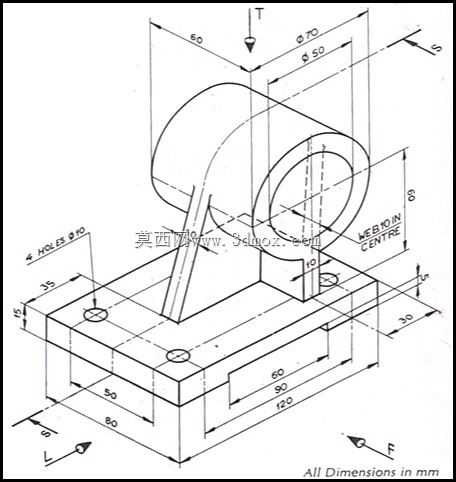

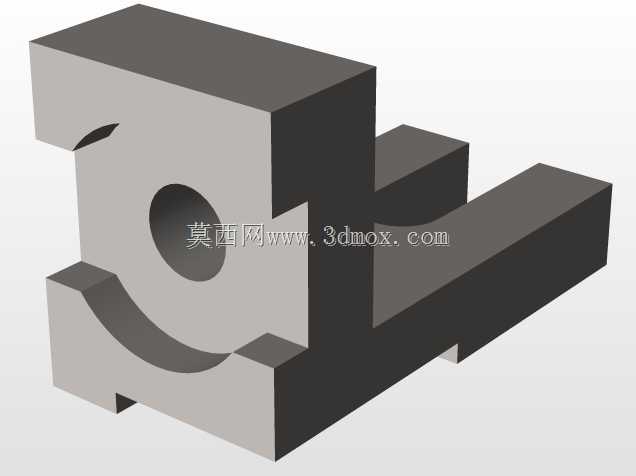

　　在工业传感检测场景中，传感器的安装固定精度直接决定检测数据的可靠性，这类带加强筋的槽型支座，是自动化产线、检测工位上用来承托固定对射式、接触式传感器的常用结构件，日常多搭配型材支架、设备台面完成安装，能在设备运行的振动环境下保持传感器位置不偏移，避免检测信号出现漂移、误触发的问题。从结构设计逻辑来看，整个零件采用一体化铣削成型的思路设计，主体为带通槽的框型结构，通槽宽度12mm，既可以作为传感器走线的容纳空间，也能适配部分滑块式传感器的滑移调节需求，方便现场调试时微调传感器的前后位置。零件总长度106mm，总宽度82mm，前端安装面厚度36mm，后端圆弧支撑部位最高处距离底面44mm，所有安装孔位均做了明确的尺寸约束：

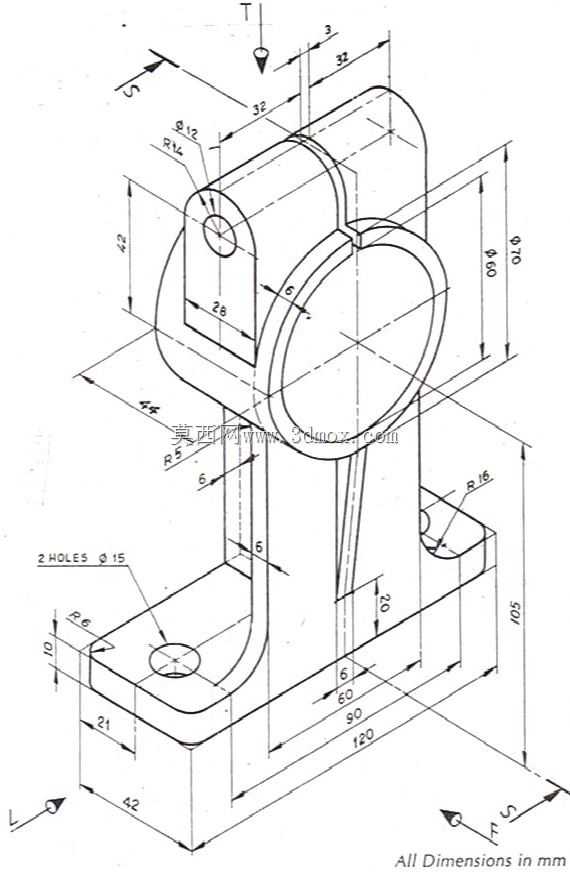

　　前端面设置两个直径10mm的沉头安装孔，孔中心距端面12mm，两孔横向间距12mm，可直接通过内六角螺栓将支座固定在设备安装基板上，沉头结构能保证螺栓头不突出安装面，避免和传感器本体产生干涉。零件中部设置了厚度12mm的斜向加强筋，连接前端安装块与后端圆弧支撑座，筋板的设置能在不额外增加零件整体壁厚的前提下，大幅提升结构的抗扭、抗弯刚度，当设备运行产生持续振动时，筋板可以分散支座承受的交变应力，避免长期使用后出现安装面变形、传感器定位失准的问题。后端的支撑部位做了多段圆弧过渡设计，分别设置R22、R12、R6、R10的圆弧曲面，其中R22的圆弧面是和传感器圆柱外壳匹配的贴合面，能保证圆柱型传感器安装时和支座的接触面积足够大，

　　锁紧后不会出现转动、窜动的情况；所有棱边位置的R12、R6圆弧过渡，一方面是为了去除机加工后的锐边毛刺，避免装配调试时划伤操作人员，另一方面也能减少应力集中点，提升零件的抗疲劳性能。零件底部两侧的支撑边厚度为12mm，支撑边之间的通槽高度34mm，这个尺寸边界刚好可以容纳常规的M12规格传感器的接线端子与走线空间，不需要额外在支座上开孔走线，简化了现场装配的工序。在建模练习过程中，这类零件能很好地训练拉伸、切除、筋特征、圆角、异型孔向导这些基础建模命令的使用，同时也能让初学者理解机械结构设计中“刚度优先、装配避让、工艺适配”的核心原则：比如所有壁厚统一取12mm，是为了在铣削加工时减少换刀次数，

　　统一使用直径12mm的立铣刀就能完成大部分槽型结构的加工；安装孔的位置距离边缘保留12mm的余量，是为了保证螺栓锁紧时安装边有足够的强度，不会出现边缘开裂的问题；圆弧面的尺寸匹配传感器外径，是为了保证装配时的同轴度，让传感器的检测方向和设计方向保持一致。在实际设备应用中，这类支座常被用在流水线的工件到位检测工位、机械手的行程限位检测位置、机床的刀具破损检测点位，相比薄板弯折的冲压支架，一体化铣削的支座抗振性能更好，长期使用的位置精度保持性更强，适合在检测精度要求高、设备运行振动大的工况下使用。设计时还需要考虑安装的兼容性，底部的支撑边可以适配工业铝型材的槽宽，既可以从上方通过螺栓锁紧，也可以在通槽内加装滑块螺母，从下方完成固定，适配不同的安装场景需求；后端的圆弧支撑座上预留的小孔位，可以用来穿扎带固定传感器的线缆，避免线缆拖拽导致传感器接头松动。整个结构没有复杂的曲面特征，所有尺寸都符合机械加工的工艺要求，没有出现倒扣、无法加工的死角，普通的三轴铣床就能完成全部加工工序，加工成本低，互换性强，是传感检测安装系统中非常典型的基础支撑零件。
