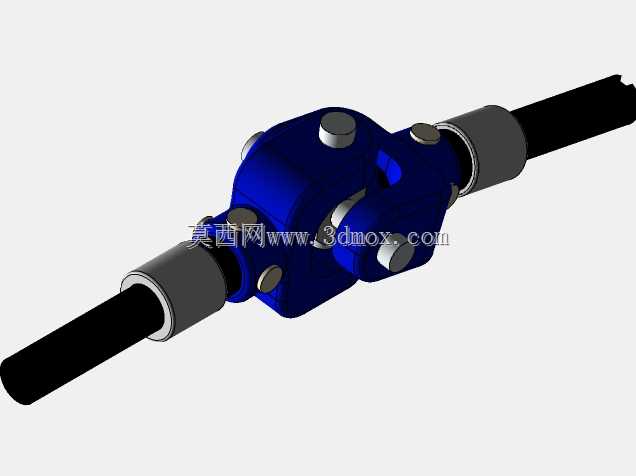

在前置后驱或者四驱车型的底盘传动布局里,这类万向节联轴器是绕不开的核心传力部件,它布置在主减速器输出端和后轮驱动半轴之间,主要解决底盘跳动过程中传动轴线夹角不断变化的动力传递问题——车辆行驶在颠簸路面时,后桥会随悬架行程上下摆动,主减速器的输出轴轴线和半轴轴线不可能始终保持同轴,这时候就需要万向节来补偿角度偏差,避免传动系统出现卡滞、冲击甚至轴件断裂的问题。

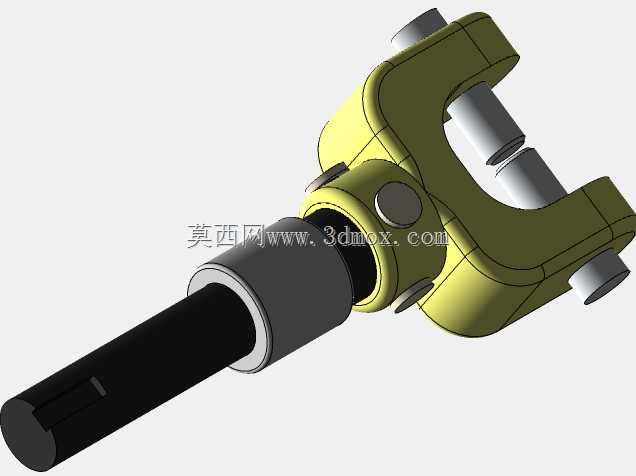

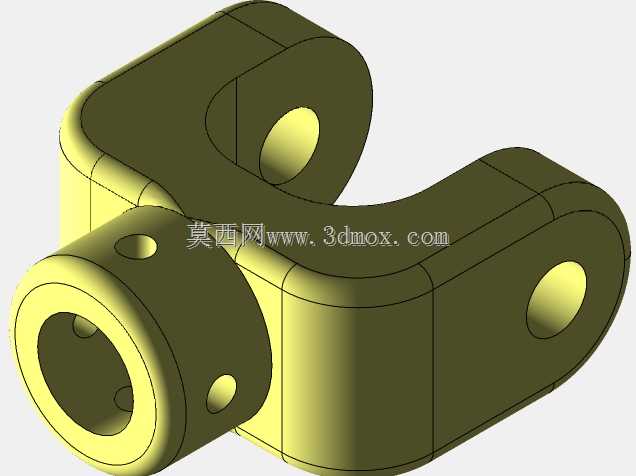

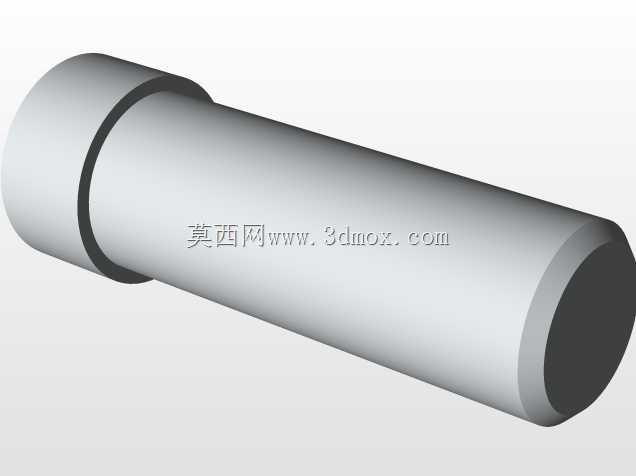

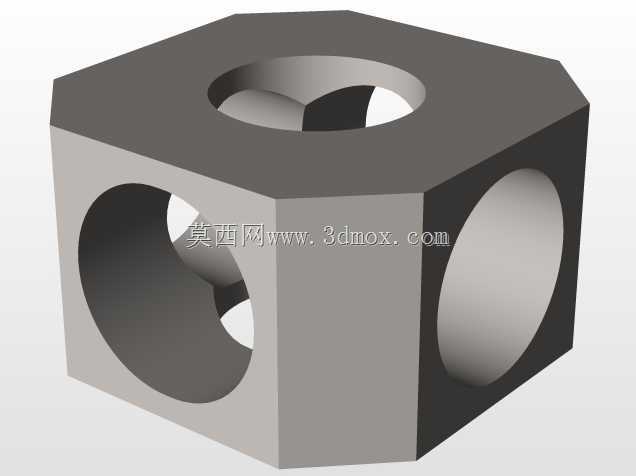

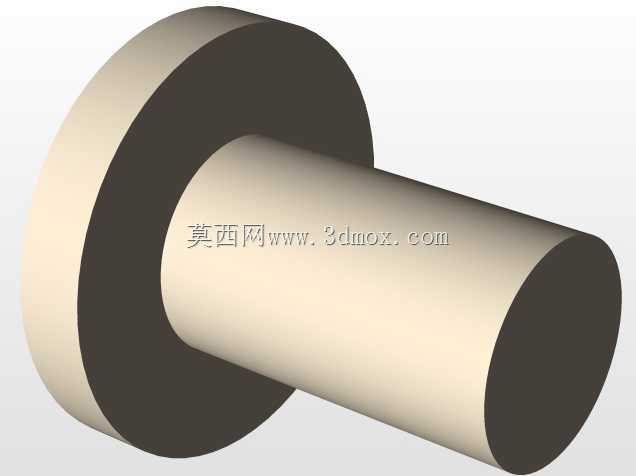

从结构设计来看,这个零件采用了典型的叉形铰接主体搭配套筒连接端的布局,叉形端的两个同轴销孔用来安装十字轴,实现两个传动方向的角度摆动补偿,套筒端则用来和驱动轴做周向固定,套筒壁上预留的径向孔是用来安装紧定螺钉或者定位销的,装配时可以把套筒和穿入其中的轴件牢牢锁死,避免大扭矩传递时出现周向打滑或者轴向窜动。设计时首先要考虑的是扭矩承载边界,叉臂的厚度是根据匹配车型的最大传动扭矩来核算的,既要保证足够的抗扭、抗弯曲强度,又不能做的过于厚重增加簧下质量,毕竟底盘传动部件的重量会直接影响悬架的响应速度。
实际建模过程中,叉臂和套筒衔接的过渡圆角是需要重点处理的位置,这个区域是应力集中的高发区,如果圆角做的太小,车辆频繁起步、急加速或者承受冲击载荷时,很容易在过渡位置萌生疲劳裂纹,长期使用会出现断裂风险;两个叉臂的销孔同轴度公差必须严格控制,不然十字轴装进去之后会出现转动卡滞,不仅会加剧十字轴轴承的磨损,还会导致传动过程中出现周期性的振动,传递到车身上就会出现底盘异响的问题。套筒端的内孔尺寸要和匹配的轴径做基孔制配合,一般选过渡配合公差带,既保证装配时不会过于松旷,又能在维修时顺利拆解,不会出现轴和套筒锈死拆不下来的情况。
安装边界上,这个万向节的叉臂开档尺寸要和配套的十字轴轴长匹配,套筒的插入深度要满足轴件的配合长度要求,不能因为插入量不够导致轴的定位长度不足,紧定螺钉的孔位要正对轴件上的定位凹坑,保证锁紧之后螺钉能完全卡入凹坑,承受大扭矩时不会出现相对转动。日常做底盘传动系统匹配时,还要核算这个万向节能允许的最大摆动角度,一般这类布置在后桥传动端的万向节,工作时的轴线夹角不会超过15度,设计时要留足够的角度余量,避免悬架跳转到极限行程时万向节出现锁死的情况。
从实际使用场景来说,这类万向节不仅用在燃油车的后驱传动系统上,部分四驱车型的分动箱到后桥的传动轴上也会采用同结构的部件,甚至一些非道路车辆、工程机械设备的传动系统里,只要存在变角度动力传递需求的位置,都能看到这类结构的身影。建模时所有的棱边都做了微小的倒角处理,既避免加工完成后出现锋利的锐边划伤装配人员,也能去除热处理环节容易产生应力集中的锐边缺陷,提升零件的整体疲劳寿命。零件的材质一般选用中碳钢经模锻成型后做调质处理,表面再做氧化发黑处理提升防锈能力,叉臂的销孔位置会做高频淬火提升表面硬度,减少和十字轴轴承配合时的磨损量,延长整个传动节点的维护周期。
