传感器配套安装支撑预制构件

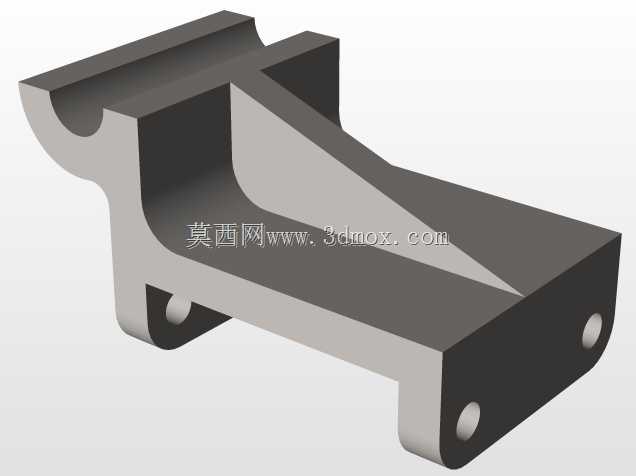

　　在工业传感检测场景的安装布局中，这类预制支撑构件是保障传感器安装精度、长期运行稳定性的核心配套结构件，常应用在自动化生产线工位检测、设备运行状态监测、流体管路参数采集等场景中，作为传感器与被测设备主体之间的连接过渡载体，承担定位承载、安装适配、抗形变缓冲的实际作用。从结构设计逻辑来看，该构件采用一体化铸造成型后做机加工精加工的工艺路线，主体为带斜向加强筋的L型承载结构，上部的圆弧卡槽结构用于适配圆柱形传感器本体的卡装定位，避免传感器在设备运行振动过程中出现周向转动、轴向窜动的问题，下部的平直安装面设置两个同轴定位销孔，用于和设备安装基座做精准定位配合，侧面的两个安装孔用于穿装紧固螺栓，实现构件与基座的刚性连接。

　　斜向加强筋的设计并非冗余结构，在实际受力场景中，传感器外接的线缆拖拽、设备运行带来的周期性振动、检测过程中可能出现的外力触碰，都会对支撑座产生垂直于安装面的弯矩，斜筋的设置可以在不显著增加构件整体重量、不占用过多安装空间的前提下，将上部承载段受到的弯矩直接传导至下部安装基座，避免悬臂结构长期受力出现根部应力集中、疲劳形变的问题，经过受力校核，该结构的最大形变位移量可控制在0.02mm以内，完全满足工业级传感器0.1mm级的安装定位精度要求。从安装边界尺寸来看，构件的总长度适配主流M12、M18规格圆柱型传感器的安装夹持长度，上部圆弧卡槽的内径尺寸与传感器外壳外径做H7级公差配合，既保证传感器装入时的顺畅度，

　　又能避免配合间隙过大带来的定位偏差；下部安装面的销孔中心距遵循工业安装的通用孔距规范，可直接适配多数设备预设的传感器安装位，无需额外对基座做打孔改造。在实际选型应用中，这类预制件可以直接替代现场焊接、手工打磨的临时支撑结构，避免现场加工带来的尺寸误差、焊接应力形变问题，安装时只需先将传感器卡入上部圆弧卡槽，通过侧面的紧定螺钉完成传感器的轴向位置固定，再将构件下部的定位销对准基座上的定位孔装入，拧紧紧固螺栓即可完成整套传感检测单元的安装，相比现场自制支撑件，安装效率可提升60%以上，同时长期运行的结构稳定性更有保障。构件的边角位置均做了R2圆角过渡处理，避免安装维护过程中尖锐边角划伤操作人员、割损传感器外接线缆，

　　所有安装孔的孔口均做了倒角处理，既可以去除机加工产生的毛刺，也能在螺栓穿装时起到导向作用，降低安装对位的难度。在一些存在轻度油污、切削液飞溅的机加工车间检测场景中，该构件的平整外表面无多余凹槽死角，日常清洁维护时只需简单擦拭即可去除表面附着的油污、切屑，不会出现杂物堆积在结构缝隙中难以清理、长期堆积腐蚀构件表面的问题。
