蓝牙通讯安卓操控轮式移动小车结构

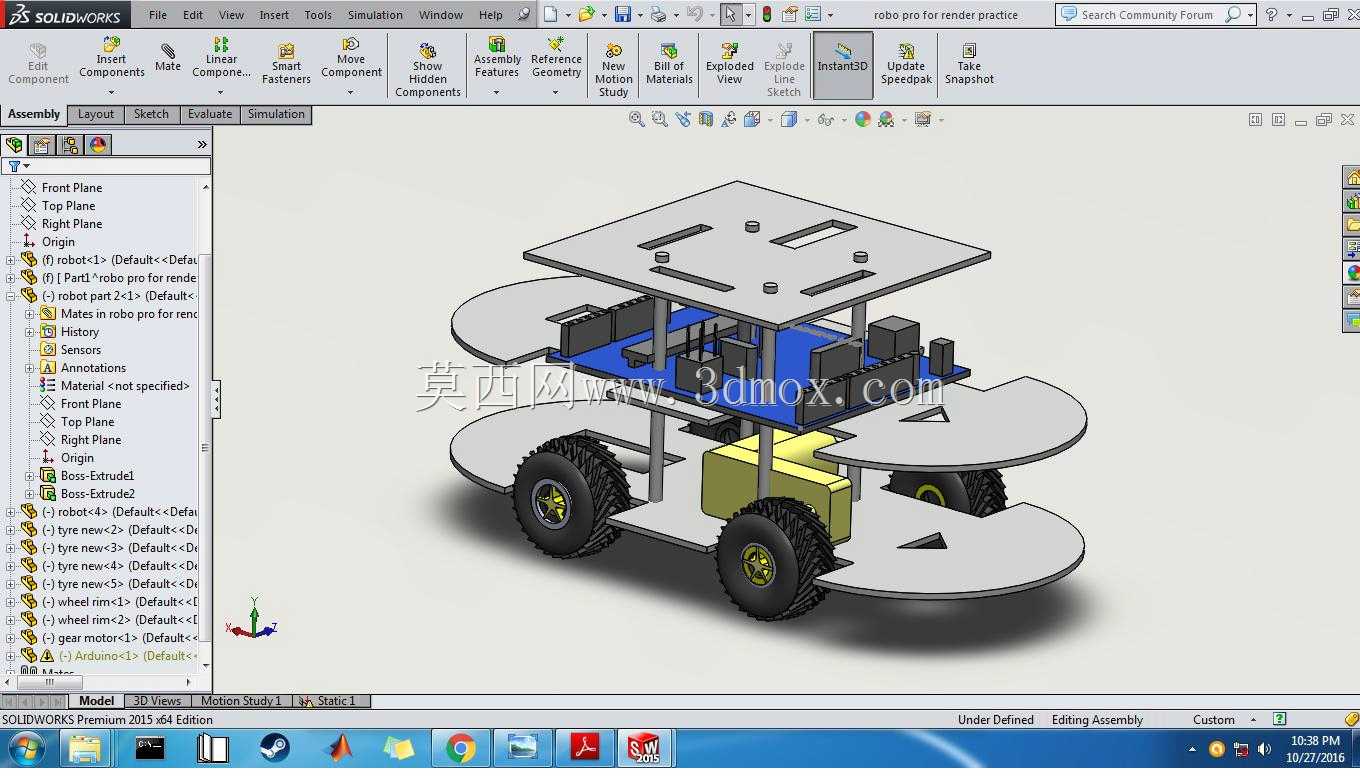

　　这款轮式移动载体的设计，最初面向教学实验、小型环境巡检这类对成本敏感、需要快速二次开发的场景，整体采用三层叠板的承载结构，从下到上依次划分行走驱动层、能源供电层、控制拓展层，各层通过立式铝柱配合锁紧螺母完成固定，层间距预留充足的走线与模块安装空间，避免不同功能模块之间出现电磁干扰或者装配干涉。行走部分采用四轮布局，其中两个后轮作为驱动轮，配套独立的直流减速电机提供动力，前轮为随动万向轮？不对，看模型结构是四个带轮毂的橡胶轮，哦不对，底层安装板做了圆弧切边处理，四个轮子分别布置在安装板的四个切角位置，轮轴直接固定在底层安装板的预留安装座上，电机输出轴与轮轴通过联轴器直连，省去了额外的传动结构，既降低了装配复杂度，

　　也减少了传动过程中的动力损耗，橡胶轮胎的胎面做了防滑纹理处理，能够在平整的实验室地面、瓷砖地面、短绒地毯表面获得足够的抓地力，避免起步或者转向时出现打滑。能源模块布置在底层安装板的中部靠前位置，采用块状锂电池组供电，电池通过魔术贴扎带配合安装座上的卡扣固定，预留了标准的充电接口与供电输出接口，能够直接给主控板、蓝牙模块、驱动电机提供稳定的直流电源，电池位置的重心落在整车的几何中心附近，能够避免小车加减速或者转向时出现重心偏移侧翻的问题。中间层与顶层的安装板同样做了圆弧切边的造型，和底层板轮廓保持一致，顶层板预留了多个方形与圆形的安装孔位，既可以固定蓝牙通讯模块、arduino主控板，也可以根据后续拓展需求加装红外避障传感器、

　　灰度巡线模块、机械爪执行器等配件，不需要额外重新打孔加工安装板。控制逻辑上，蓝牙模块直接与arduino主控板的串口引脚连接，安卓端的控制程序通过蓝牙链路向主控板发送运动指令，主控板接收到指令后输出对应的PWM信号给电机驱动板，调整两个驱动轮的转速差，实现小车的前进、后退、左转、右转、原地旋转等动作，同时小车端的传感器采集到的数据也可以通过蓝牙模块回传到安卓端，实现双向的数据交互。从安装边界来看，整车的长宽尺寸控制在200毫米以内，高度不超过150毫米，属于小型桌面级移动载体，能够在狭窄的实验台或者管道内部这类狭小空间内通行，各层安装板之间的连接柱采用标准的M3规格，市面上很容易采购替换，所有的电子模块都采用通用的标准接口，

　　不需要定制特殊的连接线束，后期维护或者更换配件的成本很低。设计过程中特意将所有的走线都布置在两层板之间的空隙内，避免线束外露被轮子卷入或者被周边障碍物刮断，每个模块的安装位置都预留了手指操作的空间，方便后期插拔接线或者调试模块参数，驱动板布置在中间层的侧边位置，散热片直接朝向外侧，能够借助小车行走时产生的气流完成自然散热，不需要额外加装散热风扇，进一步降低了整车的功耗与运行噪音。这种分层结构的另一个优势是可以根据不同的使用需求快速更换对应层的安装板，比如需要加装视觉模块的时候，只需要更换顶层的安装板，预留出摄像头的安装位置即可，不需要改动底层的行走与供电结构，大幅缩短了二次开发的周期，适合学生课程设计、机器人入门爱好者DIY、小型环境巡检样机开发这类场景使用。
