卧式斯特林动力装置结构设计

　　这套外燃式动力装置的结构设计，最初是面向教学演示场景与小型余热回收利用场景开发的，区别于常见的内燃机结构，它依靠封闭腔体内工质的受热膨胀、遇冷压缩循环输出扭矩，不需要燃料在缸内爆燃做功，对热源的适配性极强，小到酒精灯加热、工业设备散出的低品位余热，大到聚焦式太阳能集热，都能作为它的动力输入源。在高校工程热物理相关课程的实验环节，这类装置可以直观展示斯特林循环的做功过程，帮助学生理解外燃机的能量转换逻辑，相比纯理论的公式推导，实体运转的结构能让学生更快掌握热功转换的核心原理；在工业余热回收场景中，这类小型动力装置可以附着在散热量较大的设备外壁，将原本直接排放的废热转化为小功率机械能，用来驱动小型散热风扇、传感监测模块的供电组件，不需要额外布设供电线路，适合偏远区域的低功耗监测点位使用。

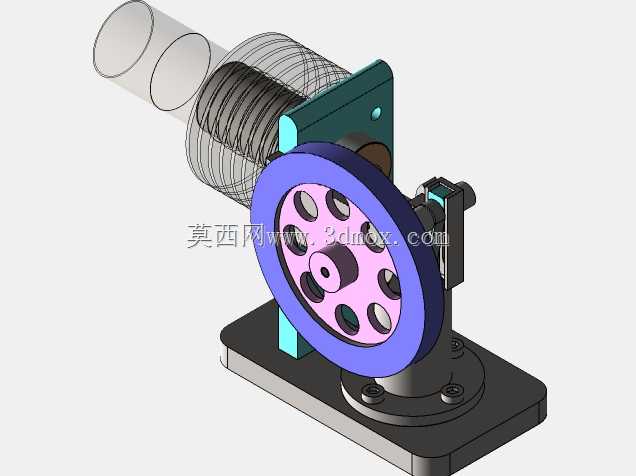

　　从结构设计逻辑来看，整套装置采用卧式布局，将换热气缸组件水平布置在支架上方，动力输出端的飞轮与曲柄连杆机构垂直安装在底座的立板上，这样的布局能最大程度压缩整机的竖向安装空间，同时让加热端的气缸完全暴露在热源范围内，避免支架结构遮挡热交换路径。核心的换热气缸采用薄壁圆筒结构，内壁与置换活塞之间保留极小的配合间隙，既保证置换活塞往复运动时不会出现卡滞，又能减少工质从间隙处的无意义泄漏，提升循环效率；置换活塞采用轻质低导热材料制作，减少冷热端之间的热量传导损失，让气缸热端维持较高温度、冷端维持较低温度，拉大循环温差来提升输出扭矩。

　　动力传动部分采用大直径飞轮结构，飞轮轮缘做了加厚处理来提升转动惯量，依靠飞轮的储能特性抹平曲柄连杆机构过上下止点时的扭矩波动，让整套装置运转更平稳，不会出现间歇性卡顿的问题；飞轮上开设的多个减重孔在不损失过多转动惯量的前提下，降低了飞轮自身的重量，减少启动时需要克服的静阻力矩，哪怕热源温度不高，只要能让缸内工质产生足够的压差，就能推动活塞带动飞轮启动。曲柄连杆机构的铰接点都采用了小间隙配合的销轴结构，连杆两端的铰接位置预留了润滑脂存储槽，长时间运转时可以减少铰接处的磨损，降低机械传动损失。

　　安装边界方面，整套装置的底座采用矩形平板结构，四个角点预留了沉头安装孔，可以直接通过螺栓固定在实验台架或者设备安装面上，底座的平面度控制在0.1mm以内，保证安装后立板与底座的垂直度，避免曲柄机构运转时出现偏磨；整套装置的横向安装尺寸不超过200mm，竖向高度不超过150mm，加热端的气缸向外伸出长度约80mm，安装时只需要在加热端预留足够的热源布设空间，冷端不需要额外加装复杂的散热结构，依靠自然空气对流就能满足散热需求。设计时特意将所有运动部件都布置在立板的外侧，没有外露的尖锐边角，教学场景使用时能避免学生误触运动部件造成磕碰，同时所有连接螺栓都采用标准件，后期维护更换零件时不需要定制特殊配件，普通的五金标准件就能完成替换。

　　在细节设计上，冷端的换热部位直接与立板上的导热衬垫接触，能将缸内工质压缩时产生的热量快速传导到金属立板上散出，不需要额外加装散热鳍片就可以维持冷端的温度稳定；置换活塞的连杆与动力活塞的连杆在曲柄轴上的相位角严格按照90度布置，保证置换活塞的运动与动力活塞的运动形成正确的相位差，让工质能在冷热端之间有序流动，完成膨胀、压缩的完整循环。整套结构没有复杂的配气机构，也不需要火花塞、喷油嘴这类精密部件，结构可靠性远高于同功率级别的内燃机，只要冷热端维持足够的温差，就能长时间连续运转，维护成本极低。
