星型排布多缸径向动力装置结构设计

　　在小型固定式动力输出、教学演示教具、早期航空动力验证场景中，径向排布的多缸动力装置凭借紧凑的轴向尺寸、均匀的做功间隔，始终占据着特定的应用生态位。这套径向动力结构采用周向均布的气缸布局，所有气缸的轴线共同交汇于曲轴的回转中心，相比直列排布的同缸数动力装置，轴向长度可缩短40%以上，非常适合对安装轴向空间有严格限制的设备集成场景。

　　从实际功能实现来看，这套结构通过周向布置的多个气缸交替完成进气、压缩、做功、排气冲程，曲轴每旋转一周可获得多次做功脉冲，输出扭矩的波动幅度远小于同排量单缸结构，运转时的飞轮惯量可匹配更小的尺寸，降低整体设备的自重。每个气缸的活塞通过独立的连杆与曲轴的曲柄销连接，做功时的燃气推力直接通过活塞销传递至连杆，再驱动曲轴旋转输出动力，传动路径短，机械传递效率损失小。

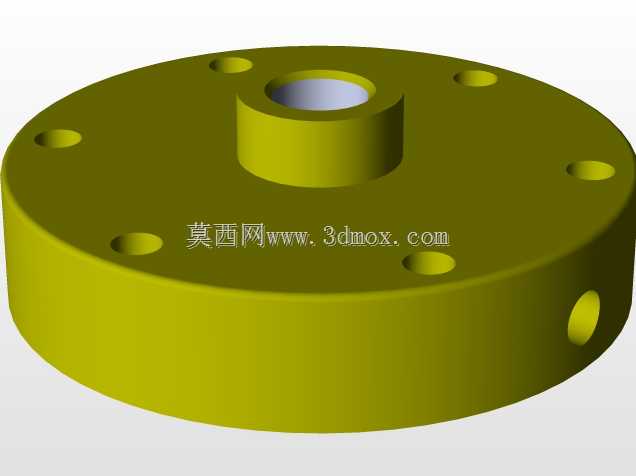

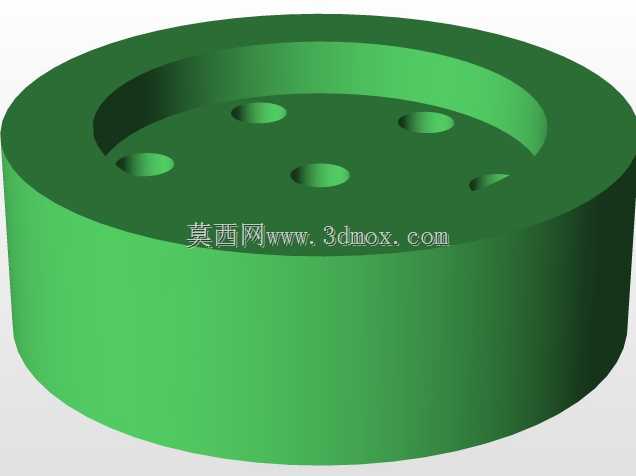

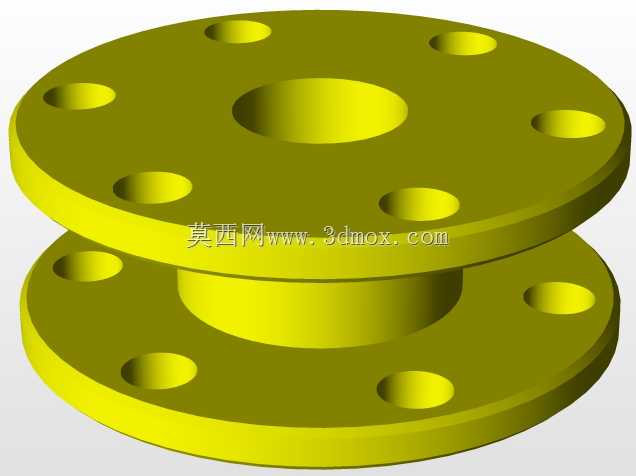

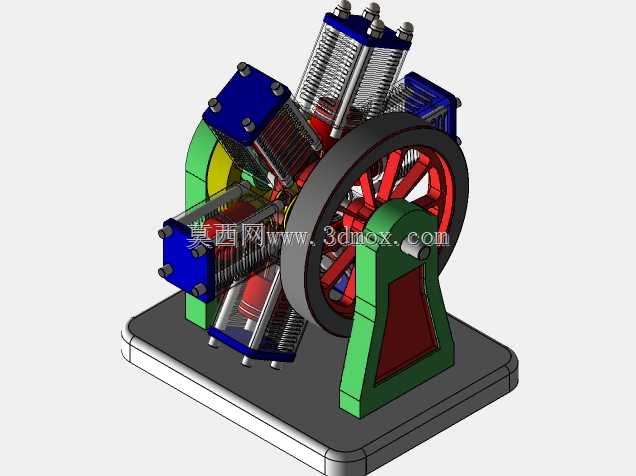

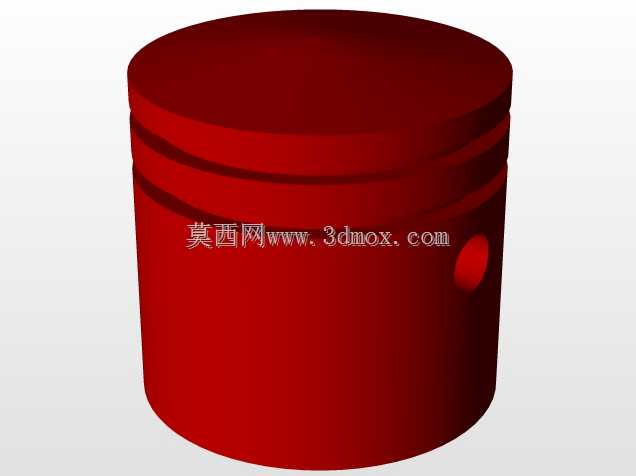

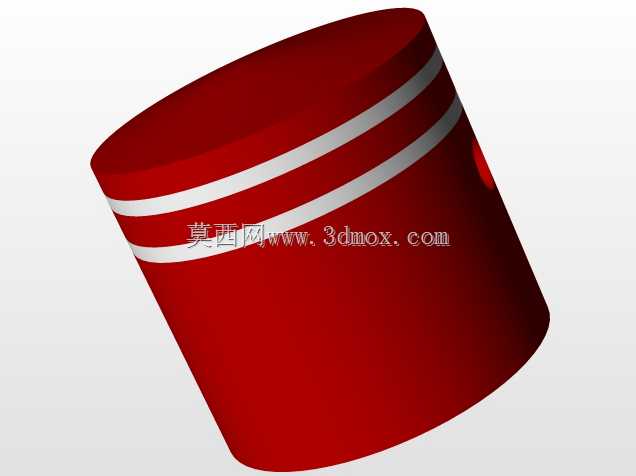

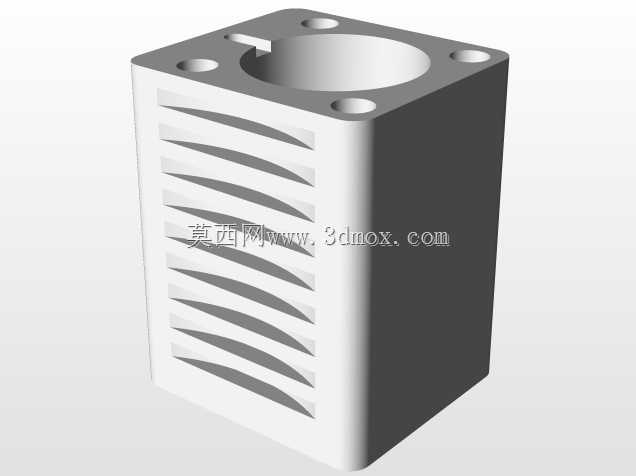

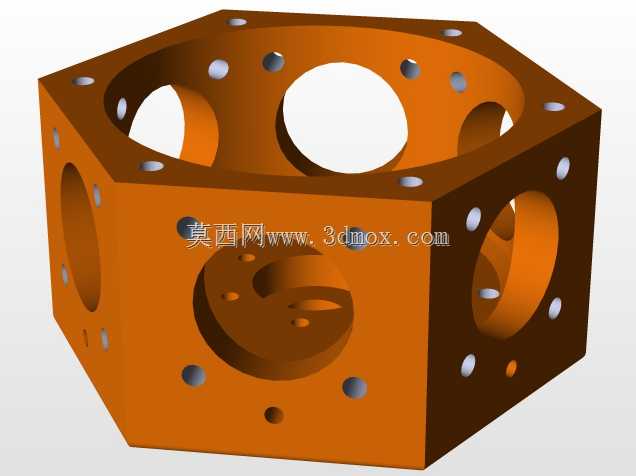

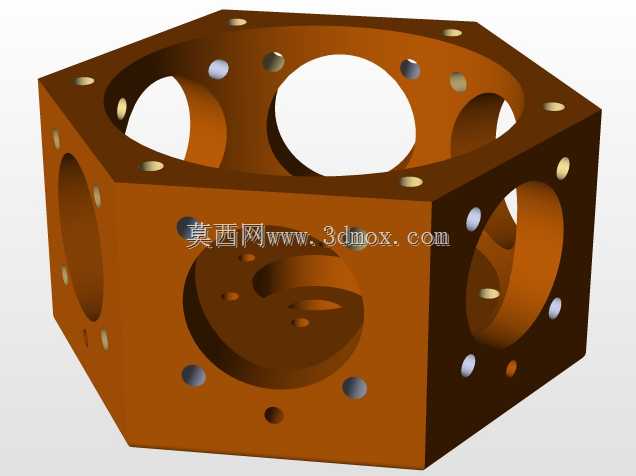

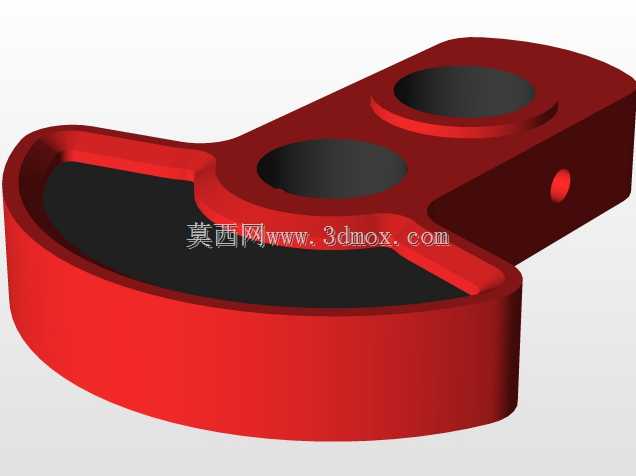

　　设计过程中首先要确定的是气缸的数量与排布角度，这套结构采用六缸周向均布设计，相邻气缸的夹角为60度，可保证曲轴每旋转60度就有一个气缸进入做功冲程，动力输出的连续性极佳，无需额外加装大惯量平衡轴即可抵消大部分一阶往复惯性力。气缸组件采用独立的模块化设计，每个气缸包含缸体、散热鳍片、活塞、活塞环、气门组件，可单独拆装维护，降低后期运维的拆解难度。曲轴采用整体式锻造结构，单曲柄销的设计可同时连接所有连杆，相比多曲柄销的直列发动机曲轴，加工难度更低，同轴度更容易保证。

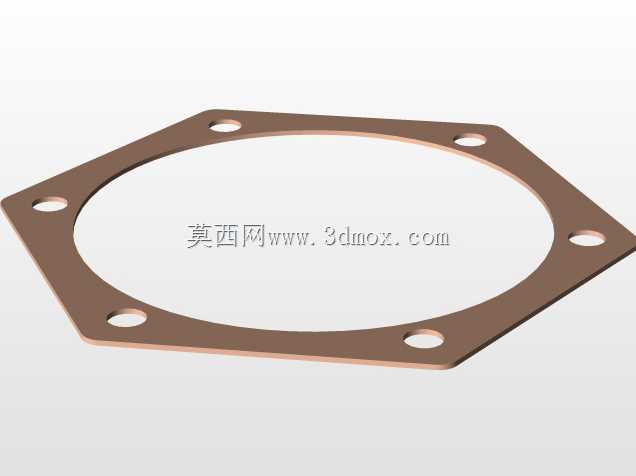

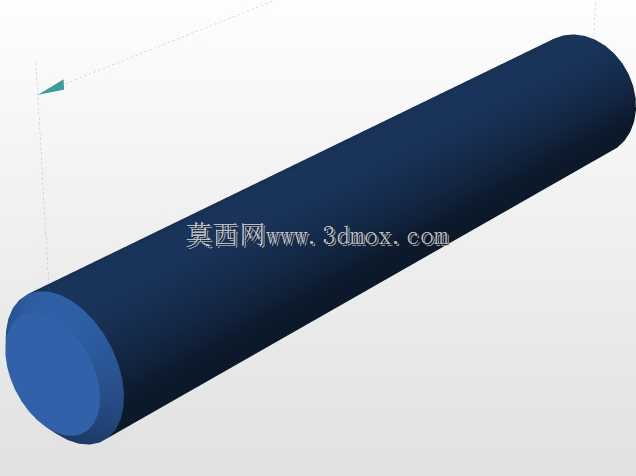

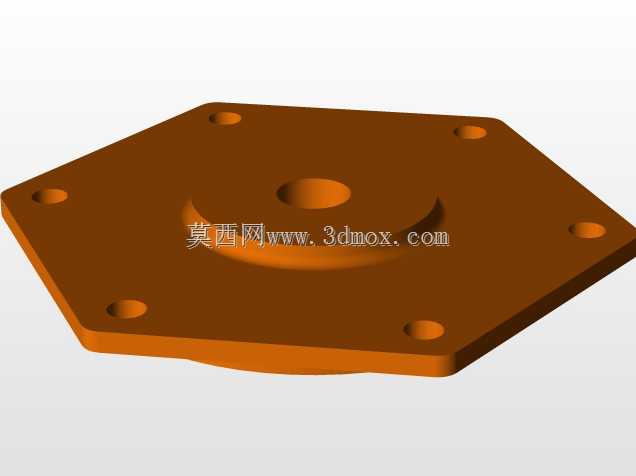

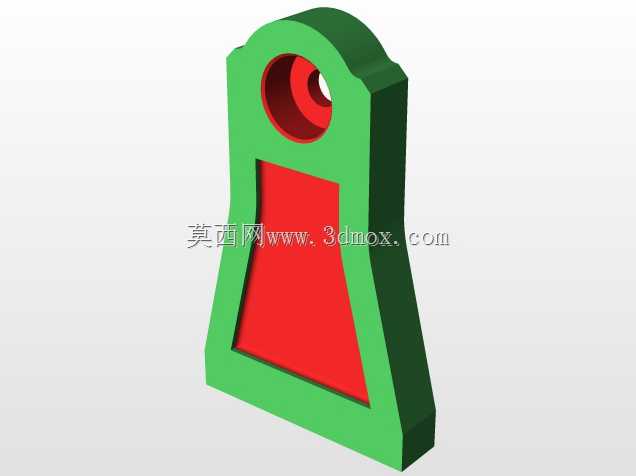

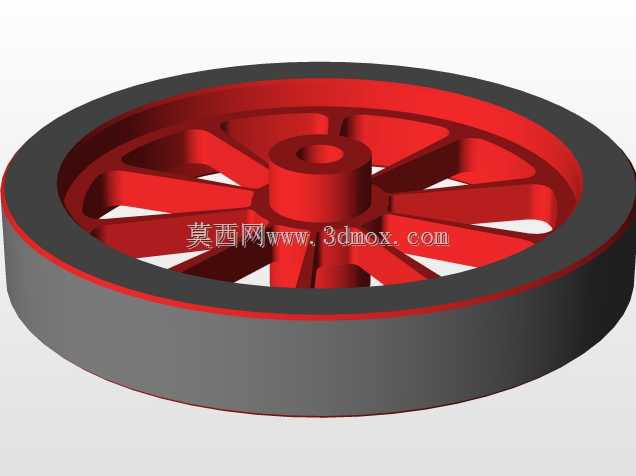

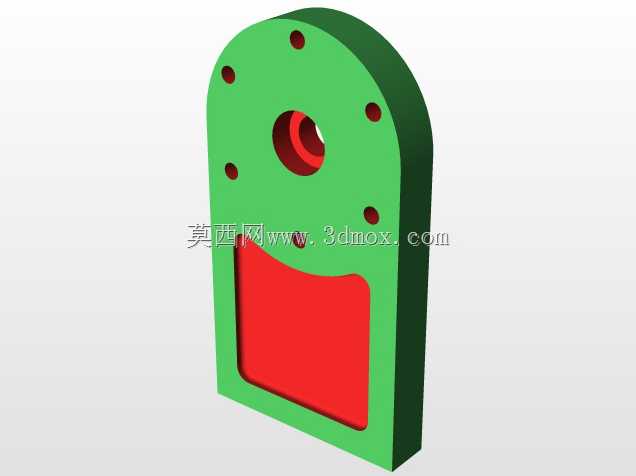

　　支撑结构采用分体式铸造支架，两个对称布置的支架通过底座连接为整体，曲轴的两个支撑轴承分别安装在两侧支架的轴承座内，保证曲轴回转时的支撑刚度，避免高速运转时出现挠曲变形。底座采用加厚平板结构，底部预留了四个安装固定孔位，可通过螺栓直接固定在设备机架或者试验台架上，安装边界的孔位间距匹配通用小型动力装置的安装尺寸，可直接替换同功率段的其他类型动力单元。飞轮安装在曲轴的输出端，大直径的轮盘结构可储存做功冲程的多余能量，带动活塞完成排气、进气、压缩的非做功冲程，同时轮缘位置加工有启动卡槽，可通过摇柄或者启动电机啮合实现设备启动。

　　从安装边界来看，整套结构的最大外轮廓由飞轮直径、气缸外伸长度、底座安装尺寸共同决定，周向布置的气缸最外端到曲轴中心的距离为气缸长度加上曲柄回转半径，安装时需要预留足够的周向散热空间，保证气缸散热鳍片周围的空气可自由流通，避免长时间运转出现过热问题。进气与排气接口布置在气缸的外侧端盖位置，管路连接时可顺着气缸径向方向布置，不会与周边的支撑结构、传动部件产生干涉。润滑系统采用飞溅式设计，曲轴旋转时带动油底壳内的润滑油飞溅至各个摩擦副表面，无需额外加装复杂的机油泵与润滑油路，结构简单可靠，适合长时间连续运转的低维护需求场景。

　　在教学演示场景中，这套结构可直观展示四冲程内燃机的工作原理，周向排布的气缸可让观察者清晰看到每个活塞的往复运动过程、连杆的摆动角度、曲轴的回转运动，相比透明外壳的直列发动机，径向结构的运动部件可视范围更大，教学演示效果更好。在小型固定式动力应用场景中，这套结构可驱动小型发电机、水泵、农业加工设备，凭借稳定的扭矩输出、紧凑的结构尺寸，可在狭小的安装空间内完成动力集成，同时多缸交替做功的特性让设备运转更平稳，降低配套设备的振动冲击，延长整套设备的使用寿命。设计时还考虑了部件的加工工艺性，所有非标准部件都采用常规机加工艺即可完成生产，无需特殊的五轴加工或者精密铸造设备，普通的机械加工厂即可完成整套结构的加工与装配，降低了制造成本与生产门槛。
