带快接接头的螺旋式冷却盘管结构

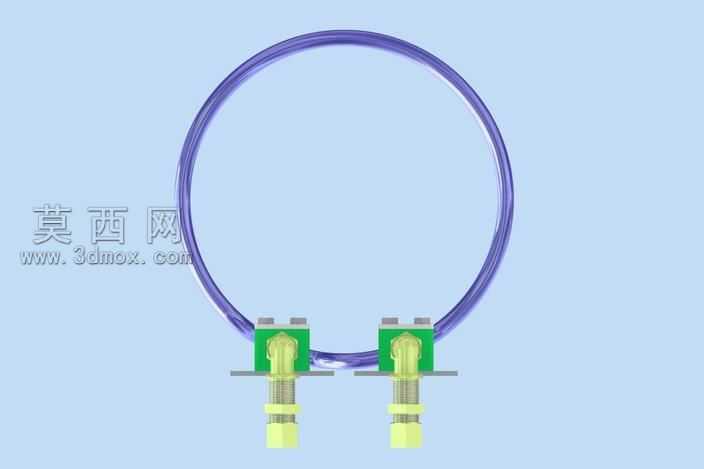

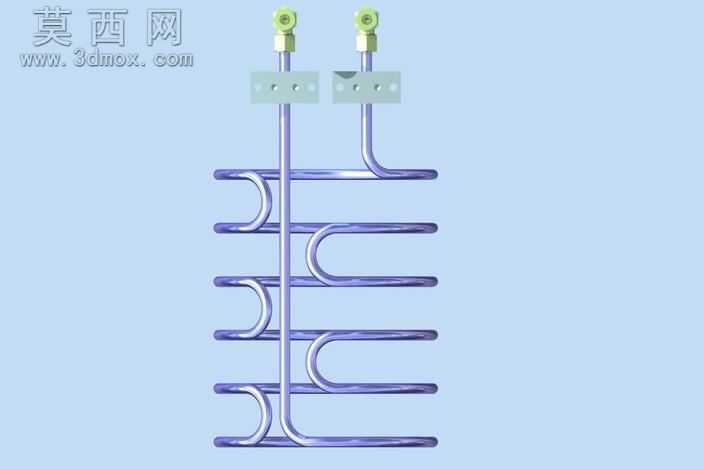

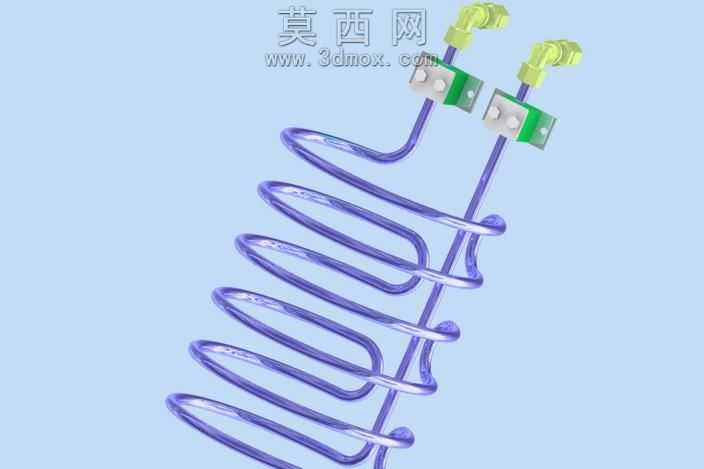

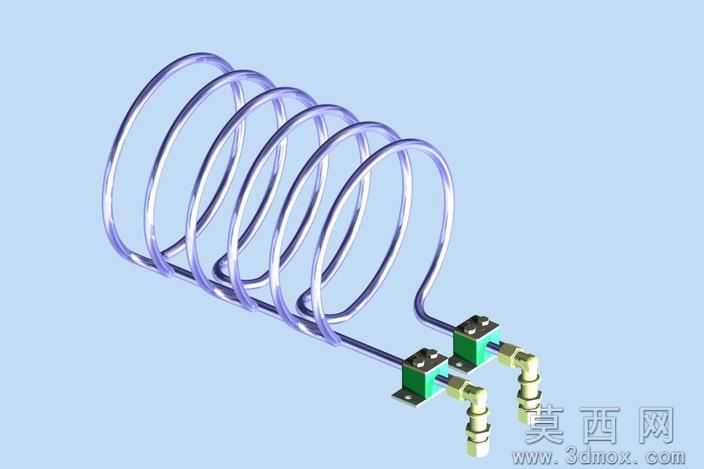

本模型采用三维参数化建模方式完成，整体以螺旋盘管为核心结构，建模阶段先绘制单条螺旋引导线，通过扫描特征生成等径的空心管体，严格控制螺旋圈数、螺距与盘管整体外径尺寸，保证管路弯曲处无曲率突变，避免流体输送过程中出现局部阻力过大的问题。盘管两端延伸出平直管段，末端搭配模块化的快接接头组件，接头部分拆分出固定基座、密封压块、快插接口三个独立子零件，分别建模后通过装配约束完成组合，固定基座上预留安装孔位，可直接适配设备面板的安装需求，密封压块与管体衔接处做了贴合面的公差匹配设计，还原实际装配的密封逻辑。材质渲染阶段，盘管主体赋予高反光的金属材质，模拟不锈钢抛光管路的质感，调整反射参数让管体呈现通透的金属光泽，同时保留螺旋结构的光影层次，清晰展现管路的弯曲走向；接头部分的固定基座做哑光绿色涂装处理，金属接头部分赋予黄铜质感的金属材质，不同部件的材质差异明确区分，让整体结构的装配关系一目了然。设计过程中重点考量了冷却盘管的实际使用场景，螺旋结构的设计可以在有限的安装空间内最大化延长流体流经路径，提升热交换效率，两端的快接结构无需额外工具即可完成管路对接，适配工业冷却系统的快速拆装需求，整体模型的所有特征均保留可编辑参数，可根据实际使用场景调整盘管长度、管径、接头规格等尺寸，直接用于冷却系统的方案设计、装配干涉校验以及产品展示环节，模型结构完整无破面，各部件的装配关系符合实际工业产品的生产装配逻辑。
