台式机ATX电源金属外壳结构设计

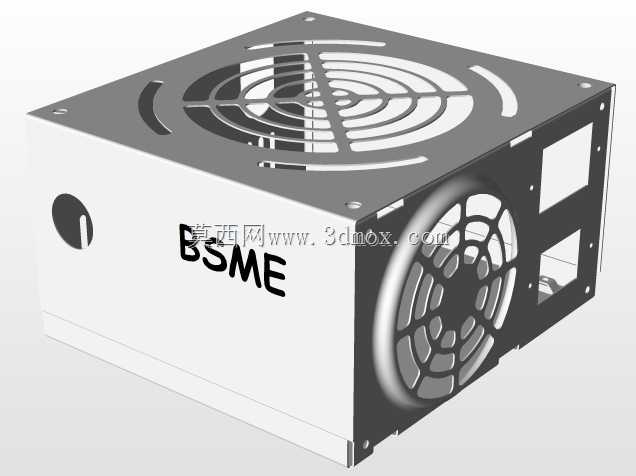

　　日常做PC整机结构适配、工控机内置供电单元选型时，台式机电源的壳体结构是经常要对接的核心部件，这套壳体结构的设计逻辑，完全围绕电源内部元件的固定、散热风道构建、整机安装适配三个核心需求展开，没有多余的装饰性结构，所有钣金折弯、开孔、压铆点位都对应实际装配需求。先从安装边界来说，这套壳体遵循标准ATX电源的外形尺寸规范，长宽高尺寸完全适配标准ATX机箱的电源安装位，壳体四个边角预留的固定孔位，对应机箱电源仓位的标准螺丝安装点位，不需要额外做转接件就能直接固定，安装时的推入行程也做了限位设计，壳体尾部的AC输入插座开孔、主板供电线材出线口位置，和标准机箱电源位的开口完全对齐，不会出现线材弯折卡滞、插座对位偏差的问题。从功能特性来看，

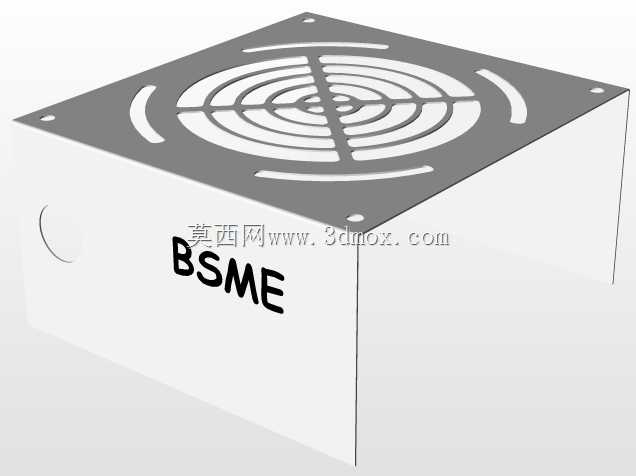

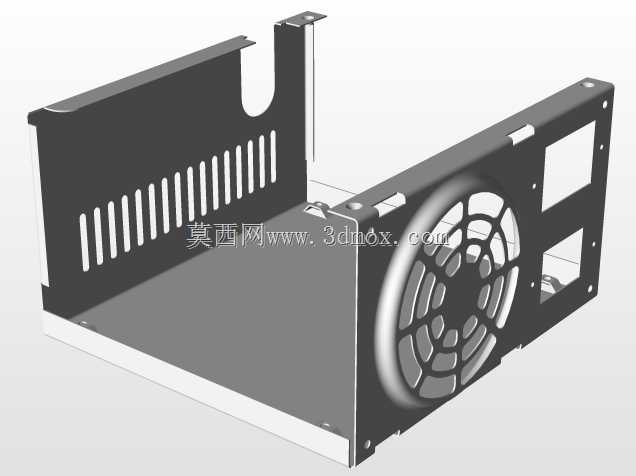

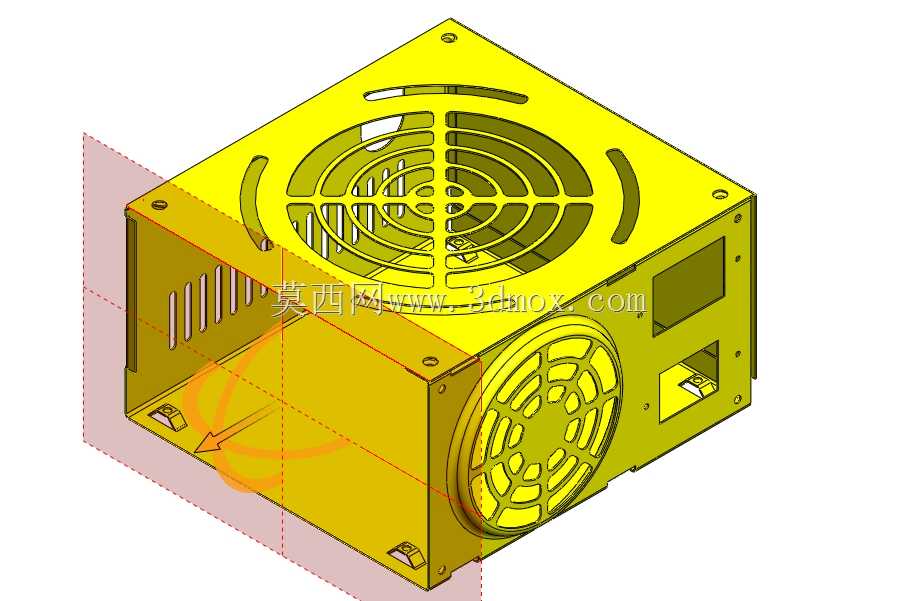

　　壳体采用分体式钣金折弯拼接结构，上下盖通过侧边的卡扣与螺丝点位组合，装配时不需要复杂工装就能完成合盖，内部预留的压铆螺柱位置，完全对应PCB板、散热片、风扇支架的固定点位，电源内部的PFC电感、电容、变压器等大尺寸元件，在壳体内的避让空间都做了提前核算，不会出现合盖后元件顶壳、运行时元件晃动蹭到壳体的问题。散热结构的设计是这套壳体的核心考量点，顶面和侧面分别预留了大尺寸风扇安装位与通风栅格开孔，顶面的格栅采用同心圆放射状排布，既保证了足够的通风面积，又能通过格栅的筋条结构阻挡大尺寸异物进入电源内部，侧面的长条形通风孔对应内部散热片的出风方向，配合风扇形成完整的直通风道，空气从顶面风扇吸入后，掠过内部散热片与发热元件，

　　直接从侧面栅格排出，不会在壳体内形成涡流积热，栅格的开孔宽度也做了安全限制，符合安规要求的手指触碰安全距离，避免运维时误触内部带电元件。设计思路上完全遵循钣金加工的工艺要求，所有折弯边都预留了合理的折弯半径，没有出现锐角折弯导致的板材开裂风险，壳体表面的开孔都采用冲压一次成型，没有后续二次加工的毛刺残留，边角位置都做了小尺寸的折边包角处理，装配时不会划伤操作人员的手部，也不会刮伤电源输出线材的绝缘层。实际应用场景中，这套壳体结构不仅适配普通台式家用电脑的电源装配，也可以直接移植到小型工控机、桌面服务器的内置供电单元上，只要内部PCB板的固定点位匹配，不需要修改壳体外形就能直接使用，壳体的板材厚度选用常规冷轧钢板规格，

　　兼顾结构强度与整体重量，不会因为板材过薄导致安装后出现壳体共振异响，也不会因为板材过厚增加整机的多余重量。在做结构适配时，还要注意壳体与机箱内部其他部件的间隙，比如电源安装后与硬盘架、显卡尾部的距离，这套壳体的外形公差控制在合理范围内，不会因为尺寸超差导致和其他机箱部件出现装配干涉，壳体表面的处理工艺预留了喷涂的厚度空间，后续做黑化或者镀锌处理后，也不会影响合盖的精度与安装孔位的对位准确度。
