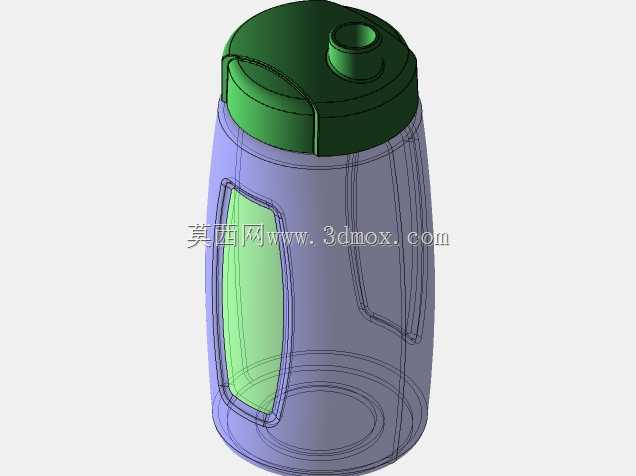

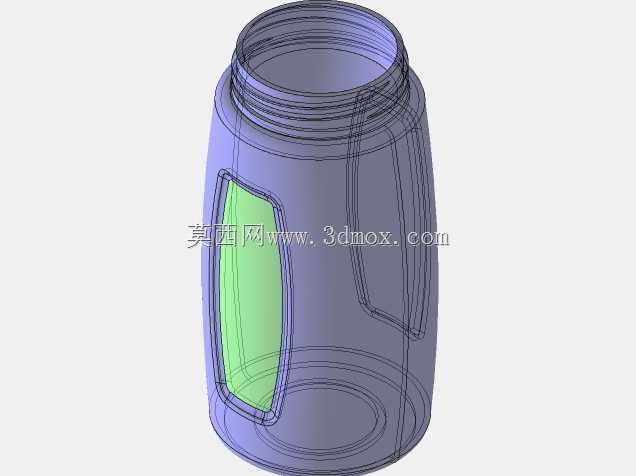

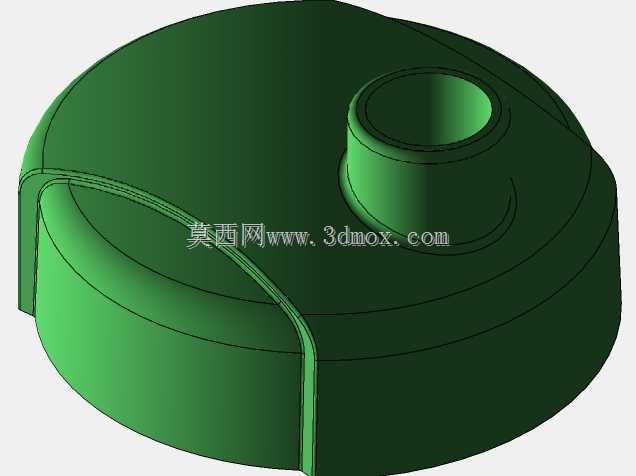

瓶盖旋合运动仿真三维结构展示

　　在快消品包装、医药封装、日化产品生产的灌装旋盖工位上，瓶盖与瓶口的配合精度直接决定了整线生产的良品率，不少刚接触包装设备调试的工程师，往往会忽略瓶盖旋入过程中的螺纹啮合角度、密封胶圈压缩量的动态变化，要么出现旋紧扭矩过大导致瓶口崩裂，要么扭矩不足引发运输过程中的漏液问题，这套针对瓶盖旋合过程的运动研究模型，刚好能把整个配合过程的动态干涉、行程边界拆解清楚，不用反复在样机上做试错调整。从实际产线的适配场景来看，这套结构的运动逻辑覆盖了塑料防盗盖、铝制旋盖等常见瓶装封装件的动作特征，建模时特意还原了螺纹起始端的导向倒角结构——很多新手建模时会把螺纹起始端做成直角，实际生产中这种结构会导致旋盖头抓盖送进时频繁出现错牙、滑牙，

　　每小时的停机排故时间能占到整线运行时长的8%以上，模型里把导向段的15度切入角、螺纹收尾处的退刀槽结构都做了1:1还原，能直观看到旋合过程中每一圈螺纹的接触应力变化区间。做结构设计时，首先要卡准的是瓶盖的外形安装边界，常规小口径饮品瓶盖的外径多控制在28mm到38mm区间，高度随密封要求不同在15mm到22mm之间，模型里预留的旋盖头夹持间隙是单边0.2mm，这个间隙值是经过多轮现场调试验证的：间隙过小会导致抓盖时瓶盖被挤压变形，密封胶圈出现偏位；间隙过大则旋盖过程中瓶盖会出现径向晃动，螺纹啮合的同轴度偏差超过0.3mm就会引发滑牙。整个运动仿真的逻辑是按照实际旋盖工位的动作流程搭建的：首先是瓶盖被真空吸盘抓取后的竖直送进行程，行进到距离瓶口端面2mm位置时开始跟随旋盖头做旋转运动，旋转的同时保持竖直方向的进给，进给速度和转速的匹配关系是按照螺纹导程换算的，比如导程3mm的单头螺纹，转速设定为每秒10转时，竖直进给速度就匹配为30mm/s，这个参数匹配如果出现偏差，要么会把螺纹牙型挤坏，要么会出现旋不到位的情况。不少工程师在做类似结构设计时，只会关注最终旋紧状态的静态配合，忽略了旋入过程中瓶盖内壁防盗环与瓶口锁扣的接触变形，模型里把防盗环的断裂桥连接结构也做了还原，能清晰看到旋合到位前的最后1/4圈，防盗环越过瓶口锁环时的弹性变形量，这个变形量如果控制在材料屈服极限的70%以内，既能保证旋盖过程中防盗环不会提前断裂，

　　又能让消费者开盖时能清晰感受到防盗环断开的反馈。从密封性能的匹配来看，瓶盖内顶的密封胶圈压缩量控制在0.4mm到0.6mm区间是最优值，压缩量过小密封性能不足，倒置存放时会出现渗液，压缩量过大则会导致旋紧扭矩超标，消费者开盖难度大幅提升，模型里通过运动过程的行程限位，把胶圈的压缩动态过程做了可视化呈现，能直观看到不同旋入深度下胶圈的接触面积变化。在做产线适配时，这套运动模型还能用来验证不同瓶型的换型适配空间，比如针对含气饮料的瓶盖，因为瓶内有正压，螺纹的啮合圈数要比普通无气饮品多1.5圈，对应的旋盖行程也要同步加长，通过模型里的运动参数调整，不用重新加工零件就能提前验证行程调整后会不会和周边的星轮导板、夹瓶机构出现运动干涉。

　　很多刚入行的结构设计师容易犯的错误是把瓶盖当成单一的冲压或注塑零件，忽略它和瓶口、旋盖头三者之间的动态配合关系，实际生产中哪怕瓶盖的单个零件尺寸都在公差范围内，只要三者的同轴度偏差、运动速度匹配出现问题，就会连续出现封装不良，这套运动仿真模型把整个配合链路的动作都做了连贯呈现，能帮设计人员快速定位动态过程中的干涉点、参数匹配偏差点，减少现场调试的试错成本。另外针对儿童安全盖这类需要下压再旋合的特殊瓶盖结构，这套模型的运动逻辑也能做拓展，只需要在下压行程段增加对应的压力触发旋转的动作逻辑，就能还原特殊瓶盖的开启、旋合过程，不用重新搭建整个运动框架。在建模的细节处理上，螺纹牙型的尺寸是严格按照包装容器螺纹的国标要求做的，牙型角60度，牙顶的圆弧过渡也做了还原，避免直角牙型在旋合过程中出现应力集中导致的螺纹崩缺，这些细节如果只看二维图纸很难直观感受到配合状态，通过三维运动仿真就能清晰看到每一个结构特征在整个动作流程里起到的作用。
