直列四缸内燃机构造三维数字样件

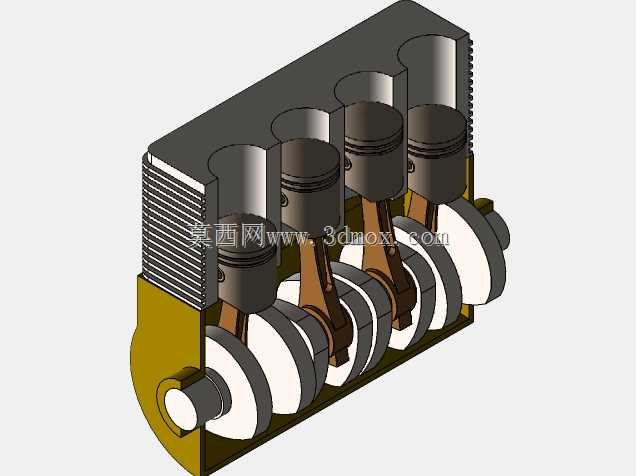

　　这套直列四缸内燃机的三维结构模型，完整还原了往复式活塞内燃机核心做功单元的装配关系，覆盖从气缸体、活塞组件、连杆总成到曲轴飞轮组的全部核心运动部件，可直接用于动力总成结构教学、原理演示以及初期方案的结构干涉校验。在实际工程场景中，这类四缸往复式内燃机广泛配套于乘用车辆、小型工程机械、固定式发电机组以及农用动力设备，作为核心动力输出单元，通过燃油在气缸内的爆燃推动活塞往复运动，再经曲柄连杆机构将直线运动转化为曲轴的旋转扭矩，向外输出持续动力。从设计逻辑来看，该模型采用直列四缸的经典布局，四个气缸沿曲轴轴向等距排布，相邻气缸的曲柄销呈180度相位差布置，能够保证曲轴运转过程中一阶、二阶往复惯性力的自平衡，大幅降低整机运转时的振动幅值，

　　无需额外加装复杂的平衡轴结构即可满足多数民用动力场景的NVH要求。模型中气缸体采用集成式水冷腔道结构，缸体外壁布置有散热鳍片结构，既可以适配水冷循环的散热需求，外露的鳍片结构也能辅助强化风冷散热效果，兼顾小排量动力单元紧凑化的设计需求。活塞组件部分采用三道活塞环的经典配置，两道气环负责密封气缸内的高压燃气，一道油环负责刮除缸壁多余润滑油，模型中清晰还原了活塞销与连杆小头的浮动连接结构，连杆大头采用剖分式设计，通过连杆螺栓与曲轴曲柄销紧固，装配关系完全符合实际内燃机的装拆工艺顺序，可直接用于拆装流程的模拟演示。曲轴部分采用整体式锻造结构的建模逻辑，四个曲柄销与五个主轴颈的同轴度、圆角过渡结构都做了还原，

　　曲轴末端集成的飞轮结构采用厚轮缘设计，能够储存做功行程的多余能量，带动活塞完成排气、进气、压缩三个辅助行程，保证曲轴旋转的均匀性。从安装边界来看，该模型的整体轮廓沿气缸轴向、曲轴轴向、垂直方向的尺寸比例符合小排量直列四缸机的常规布局，缸体侧面预留的附件安装位、曲轴两端的动力输出接口位置都做了对应预留，可直接对接后续配气机构、润滑系统、冷却系统以及进排气系统的扩展建模。在结构设计校验层面，该模型的所有运动部件都保留了合理的装配间隙，活塞与缸壁的配合间隙、连杆大头与曲柄销的转动间隙、曲轴主轴颈与缸体主轴承座的配合间隙都符合常规内燃机的设计公差范围，可直接用于运动仿真分析，模拟曲轴不同转速下的活塞运动轨迹、连杆摆角变化，

　　验证运动过程中是否存在部件干涉。不同于简化的原理示意模型，这套结构完整还原了内燃机核心做功单元的所有细节特征，既可以作为职业院校机械原理课程的直观演示教具，帮助学员理解四冲程内燃机“进气-压缩-做功-排气”的完整工作循环，也可以作为动力设备研发初期的基础结构参考，帮助设计人员快速完成核心部件的布局校验，缩短前期方案的迭代周期。在实际选型参考场景中，通过该三维模型可以直观判断动力单元的整体占用空间，匹配不同搭载场景的安装舱室尺寸，提前规划外围附件的布置位置，避免后续设计中出现安装空间不足、部件运动干涉等常见问题。模型中各部件的连接方式、紧固位置都符合实际量产机型的工艺要求，没有出现违背工程常识的结构设计，所有运动副的设置都符合实际机械运动逻辑，能够满足结构展示、原理教学、初步方案校验等多场景的使用需求。
