HC-SR04超声波测距声纳结构模型

　　做嵌入式配套结构设计这么多年，HC-SR04这类超声波测距模块几乎是避障类项目里绕不开的基础元件，很多刚接触结构选型的工程师容易只看电路参数忽略安装边界，最后打样回来才发现干涉或者探测角度受遮挡，反而拖慢项目进度。这个模型还原的是市面上最通用的HC-SR04声纳模块的完整结构，从实际应用场景来看，这类模块广泛用在小型移动机器人的前后避障、智能小车的沿边行走、开源硬件项目的距离感应、简易液位检测装置的非接触测距，甚至部分自助设备的人体靠近触发场景里，因为成本低、电路驱动简单，不需要复杂的通信协议，只需要触发引脚给一个短脉冲就能返回距离值，对结构设计的适配要求也不高，所以在民用级、教学类、原型验证类项目里普及率非常高。

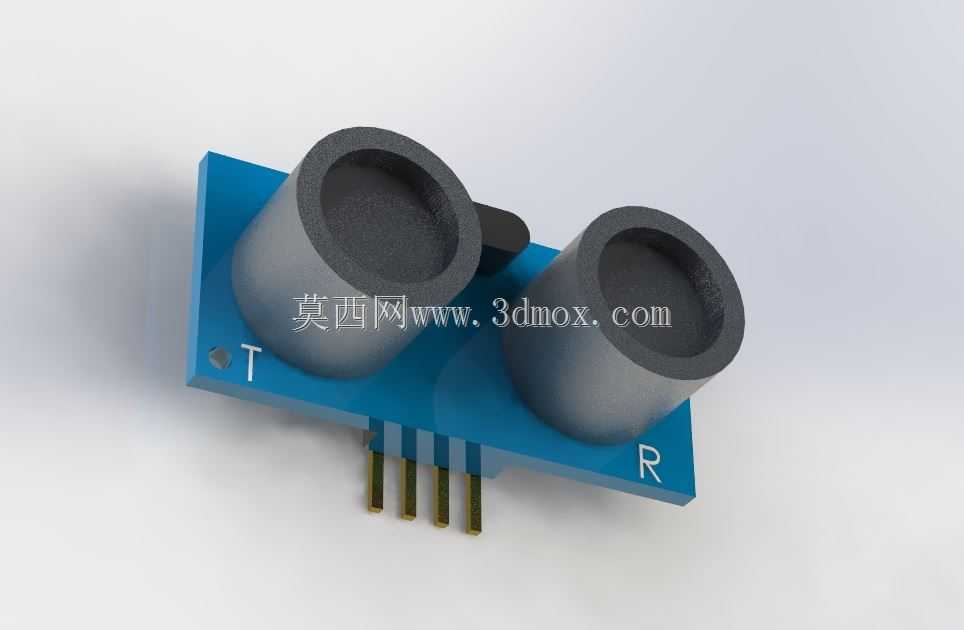

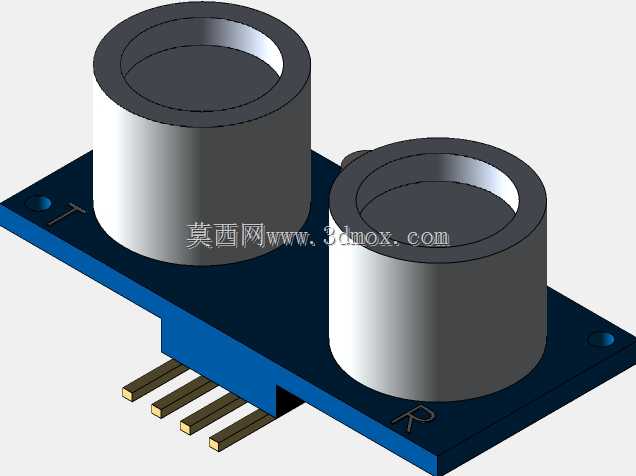

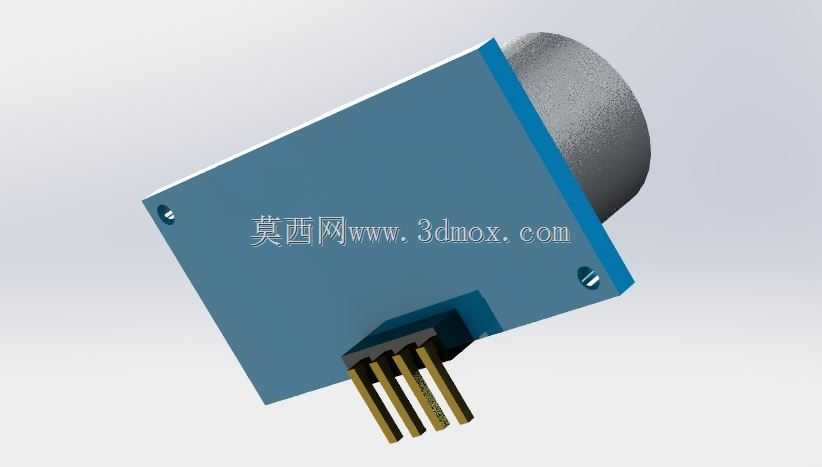

　　从功能特性上来说，这个模块依靠两个换能器完成工作，一个负责发射40kHz的超声波脉冲，一个负责接收反射回来的回波，通过计算声波往返的时间差换算成实际距离，有效探测范围通常在2cm到400cm之间，探测角度大概在15度左右，这就要求结构设计的时候，两个换能器的正前方不能有结构件遮挡，尤其是不能有高吸声材质的零件挡在探测锥角范围内，很多新手做外壳的时候喜欢在换能器外面加一层透明塑料保护片，最后发现测距数据乱跳，就是因为塑料片本身会反射声波，导致模块误判距离。这个模型里准确还原了两个圆柱形换能器的突出高度，还有蓝色PCB基板的厚度，以及下方四个排针的伸出长度，这些尺寸都是安装的时候必须考虑的边界：如果是把模块嵌装在设备外壳内部，需要在外壳对应位置开两个直径略大于换能器的通孔，通孔边缘和换能器外壁的间隙要控制在0.5mm以内，避免间隙过大进灰同时也防止声波在间隙里形成多次反射干扰探测；如果是外挂安装在设备支架上，要注意排针下方的接线空间，不能让导线过度弯折顶到PCB背面，不然长期震动容易导致焊盘脱落。

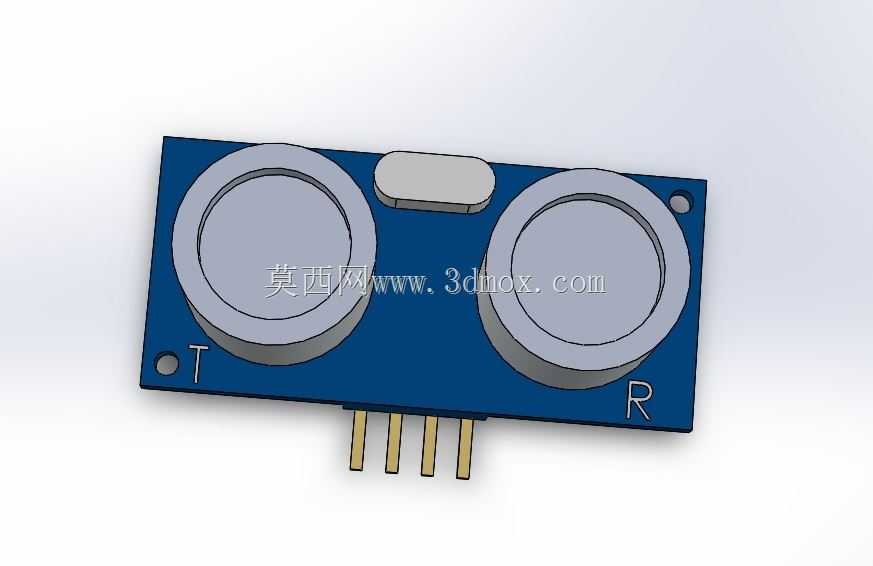

　　设计思路上，这个模块的结构完全服务于功能实现，两个换能器左右对称布置在PCB前端，间距刚好满足声波发射和接收的隔离要求，避免发射的声波直接绕射到接收端造成近距离探测盲区，PCB上标注的T和R分别对应发射和接收端，结构设计的时候不要把两个方向装反，虽然装反也能工作，但会导致探测中心轴偏移预设方向，实际避障的时候容易出现一侧漏检的问题。PCB下方的四个排针分别是电源、地、触发、回声引脚，排针的间距是标准的2.54mm，和通用面包板、接插件都能适配，做安装结构的时候如果采用插装方式，要在安装板上对应开四个排针过孔，过孔中心距严格按照2.54mm网格对齐，不然插装的时候会别弯排针。模块整体的外形尺寸非常小巧，PCB的长宽大概在45mm乘20mm左右，换能器突出PCB表面的高度大概12mm，整体安装占用的空间非常小，哪怕是小型的桌面级机器人也能轻松布置，不需要预留太大的安装空间。

　　实际做结构适配的时候还要考虑几个细节：首先是模块的安装倾斜角度，不要把探测面朝上或者朝下安装，不然容易探测到地面或者顶部结构，导致测距值一直是固定的安装距离，起不到避障作用；其次是模块周围不要布置高频工作的电子元件，比如舵机驱动板、开关电源模块，这些元件的电磁干扰容易影响回波检测的准确性，结构上可以适当留2-3mm的间隙，或者加薄的金属屏蔽片隔开；另外如果是用在户外场景，换能器表面不要涂覆油漆、胶水之类的涂层，不然会改变换能器的谐振频率，导致测距灵敏度下降，甚至完全无法工作。这个模型把所有的安装基准面、凸台、引脚位置都做了1:1的还原，不管是做设备外壳的开孔适配，还是做整体装配的干涉检查，都能直接调用，不需要再手动测量实物尺寸，能省不少前期测绘的时间，尤其是做原型验证阶段，直接把模型导入装配体里就能提前排查安装位置的干涉问题，避免后期打样返工。很多工程师做这类小模块的结构适配时容易掉以轻心，觉得零件小随便装就行，实际上恰恰是这类小元件的安装边界没处理好，导致整个设备的探测功能失效，比如之前做过的一个送餐机器人项目，就是因为外壳开孔位置偏了1mm，换能器一半被外壳挡住，导致右侧避障距离只有正常的三分之一，现场调试的时候花了很久才找到问题根源，要是前期设计的时候就用准确的三维模型做装配检查，完全可以避免这类低级错误。
