游戏手柄操纵摇杆开关结构

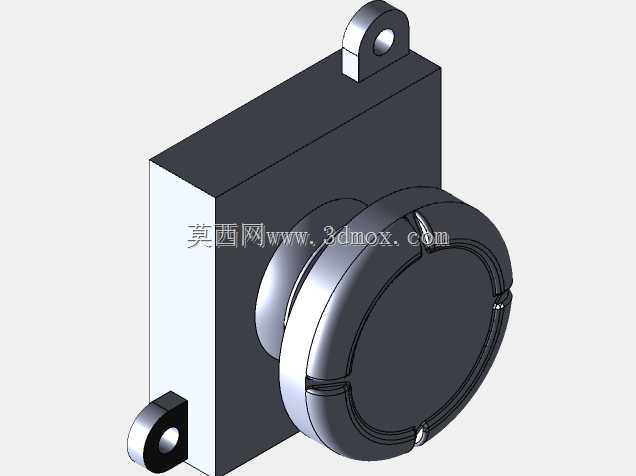

　　在消费电子外设的结构设计领域，手持游戏设备的操纵部件一直是兼顾操作手感、结构可靠性与装配精度的核心设计难点，本次拆解建模的操纵手柄开关，正是针对便携游戏主机的摇杆控制单元做的全尺寸逆向还原，所有配合尺寸均经过实物测绘校准，可直接用于外设改装、替代配件开发或者同类控制部件的结构参考。从实际应用场景来看，这类操纵开关主要集成在便携游戏主机的左右控制区域，承担玩家游戏过程中的方向输入、视角调整等核心操作功能，日常使用中需要承受数万次的扳动、按压操作，同时还要兼顾手持状态下的操作舒适度，避免长时间使用产生的硌手、操作阻尼不均等问题。从功能特性上看，该部件集成了多方向扳动检测与基准复位功能，摇杆部分采用环形分层结构设计，

　　外层的防滑接触圈采用圆弧过渡造型，贴合拇指指腹的接触弧度，扳动过程中不会出现边缘卡手的问题；内部的复位结构可以保证摇杆在松开外力后快速回到中心基准位置，不会出现偏移、卡滞导致的输入漂移问题，这也是同类操纵部件最核心的性能指标——很多市售替代配件出现的漂移故障，本质上就是复位基准偏差、转动副配合间隙过大导致的。在设计思路上，整个部件采用模块化装配逻辑，主体安装基座为方块式结构，上下设置的带孔安装耳可以直接通过螺丝固定在手柄中框的对应安装位上，不需要额外设计复杂的固定结构，装配时只需要对准定位柱、锁付两颗固定螺丝即可完成安装，后期维护更换时也不需要拆解过多周边部件，大幅降低维修替换的难度。摇杆的转动副采用间隙配合设计，

　　预留了合理的转动旷量，既不会因为间隙过小导致扳动阻尼过大、操作生涩，也不会因为间隙过大导致晃动量超标、输入精度下降；外层的装饰与接触圈采用分段式卡扣结构与内部转动基座连接，不需要额外打胶或者螺丝固定，装配效率更高，也方便后期更换磨损的接触表层。从安装边界尺寸来看，主体基座的方正结构可以很好地适配手柄内部的堆叠空间，不会和周边的按键、电池、主板元件产生干涉，摇杆突出基座的高度经过反复校准，既保证了足够的扳动行程，满足全方向输入的角度需求，也不会因为突出过高导致主机收纳时出现挤压、误触的问题；安装耳的孔位间距与市面上同规格的原装摇杆安装尺寸完全一致，可以直接替换原装部件，不需要对安装位做二次修改。对于结构设计从业者来说，

　　这类消费电子类的操纵部件建模，最需要注意的就是配合公差的控制，尤其是转动部分的间隙、复位结构的行程匹配，还有安装位的定位精度，任何一个尺寸的偏差都可能导致安装后出现卡滞、漂移、手感不一致的问题；本次建模过程中对所有配合面都做了公差匹配，转动副的配合间隙控制在合理范围内，安装孔位的位置度误差控制在0.05mm以内，完全满足实际生产装配的精度要求。另外在细节设计上，摇杆接触表层的防滑纹理做了简化处理，既保留了足够的摩擦阻力，避免操作时拇指打滑，也不会因为纹理过深导致积灰、清洁困难的问题；基座的边角全部做了倒角处理，避免装配时刮伤周边的线材或者壳体结构，所有的加强筋位置都对应手柄内部的支撑位，安装后不会出现基座悬空、受力断裂的问题。
