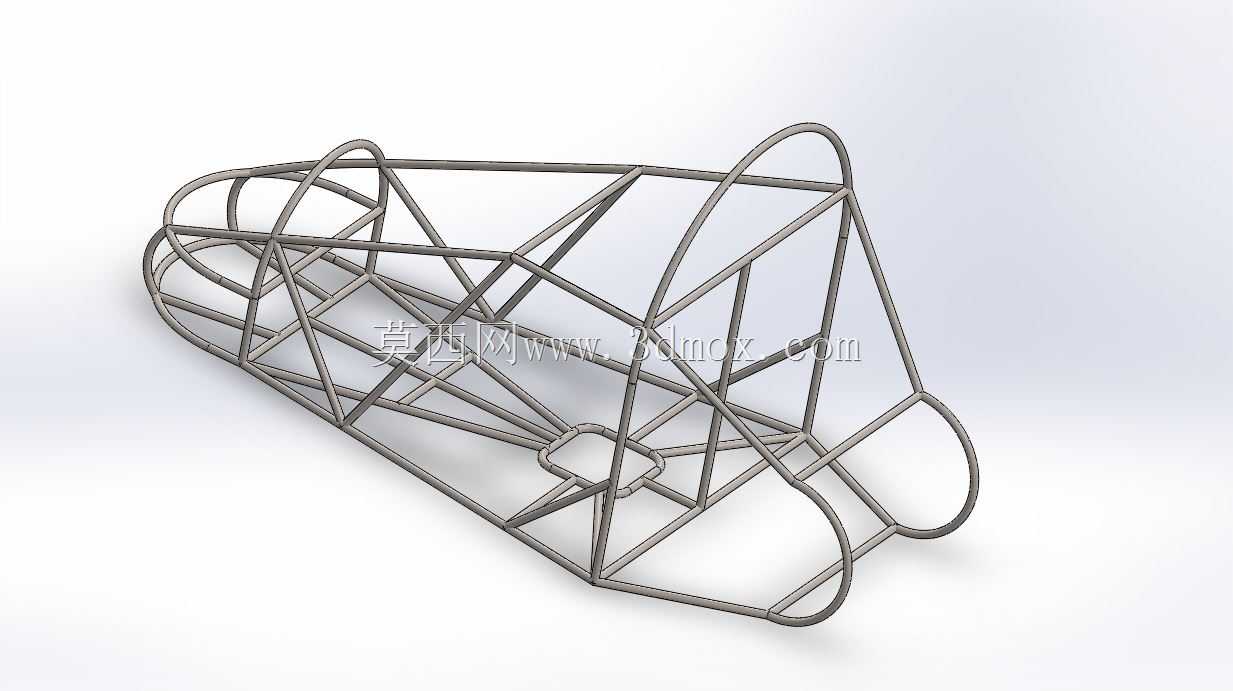

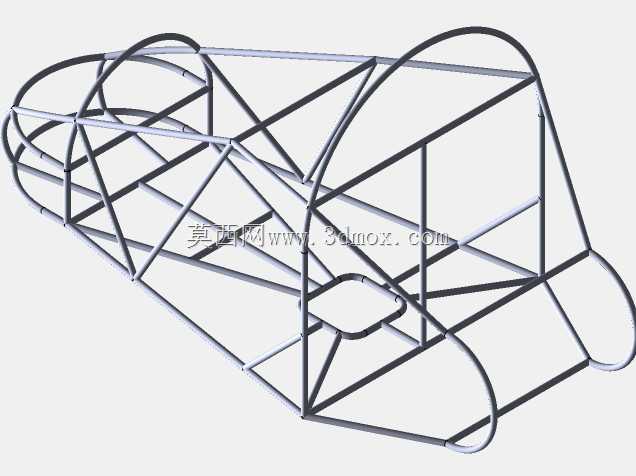

大学生方程式赛车钢管桁架车架结构

　　这套钢管桁架结构是方程式赛车的核心承载基体，所有车载系统的安装定位、赛手的生存空间防护、行驶过程的载荷传递都依托这套框架完成。从赛事实际应用场景来看，这类结构需要同时兼顾静态承载、动态冲击、轻量化控制三类核心需求，日常练车时要承受加减速、过弯侧倾带来的交变载荷，发生碰撞时要通过预设的变形吸能区消解冲击力，避免座舱结构侵入挤压赛手生存空间，同时还要把整备质量控制在赛事规则允许的区间内，避免超重影响动力表现与操控响应。

　　设计阶段首先要锁定座舱的核心边界尺寸，按照赛事规则要求，座舱内部需要预留赛手佩戴头盔后的头部安全间隙，肩部、胯部的操作空间不能和周边钢管发生干涉，方向盘、踏板、座椅的安装点位要提前在桁架上预留焊接支座的位置，避免后期改装切割主承力管。主环、前环、防滚斜撑的管径与壁厚是设计的核心，这部分结构直接决定侧翻、正面碰撞时的结构强度，管材排布要顺着载荷传递路径布置，让冲击力能够从碰撞点沿着多根钢管分散传递到整个框架，避免单根管材应力集中发生断裂。

　　从结构功能特性来看，这套桁架采用空间三角形稳定构型，每一段管材都参与承载，没有冗余的非受力结构。前部的桁架段用来固定前悬安装点、转向机构、制动总泵与散热系统，管材排布时特意避开了前轮跳动的最大行程边界，避免转向、跳动过程中轮胎与车架发生剐蹭；中部座舱段是整个车架的刚度核心，主环两侧的斜撑直接连接到后部主承力梁，侧碰时外力可以直接通过斜撑传递到对侧结构，不会让座舱发生大的侧向变形；后部桁架段用来固定动力总成、后悬安装点、传动系统与油箱，这部分的管材排布要匹配动力总成的悬置点位，保证发动机运转的振动不会引发车架共振，同时后悬的硬点坐标精度要控制在合理公差范围内，避免影响四轮定位参数。

　　实际建模过程中，所有管材的相贯线切口都做了适配处理，保证焊接时两根管材能够完全贴合，避免虚焊、焊接间隙过大影响连接强度。车架的底部预留了底板安装的平面点位，侧部预留了侧裙、空气动力学套件的安装孔位，前部的碰撞吸能区管材做了壁厚梯度设计，碰撞时会按照预设的顺序逐级溃缩，不会直接把冲击力传递到座舱位置。安装边界方面，所有外接系统的安装支座都贴合管材外壁设计，没有在主承力管材上开大尺寸的安装孔，避免削弱管材的结构强度，需要走线的位置提前预留了穿线间隙，避免后期布线时磨破管线绝缘层。

　　从工程落地的角度考量，这类桁架结构的焊接变形控制是生产环节的重点，建模时已经提前预留了焊接反变形量，所有硬点的坐标都按照焊接后的收缩量做了预偏移，保证焊接完成后所有安装点的位置度符合装配要求。车架的整体重心位置经过反复调整，主要重量的安装点位都尽量布置在车架中下部，降低整车重心高度，提升过弯时的侧倾稳定性。赛手进出的座舱开口尺寸也做了反复校核，保证佩戴全套赛车装备的赛手能够在3秒内完成进出，符合赛事的安全逃生要求。
