三自由度三角洲并联机器人结构设计

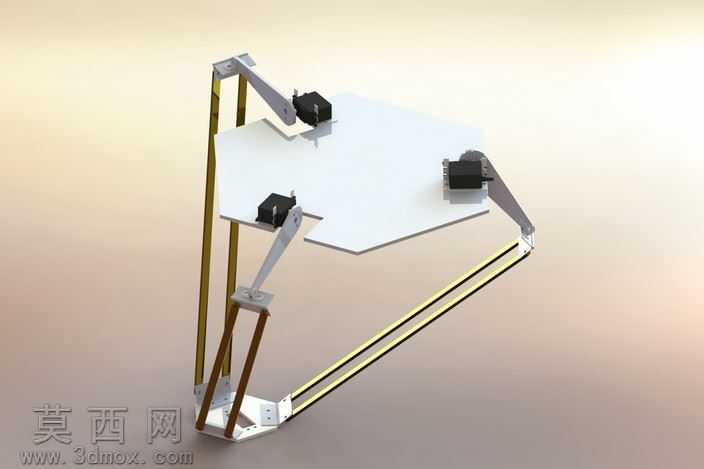

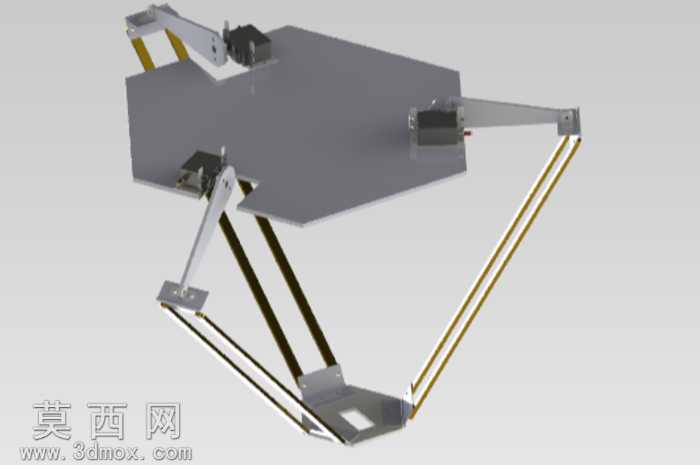

本模型为三自由度三角洲并联机器人结构，采用经典Delta并联构型完成整体设计，在三维建模过程中严格遵循并联机构的运动学原理搭建装配关系，每一处连杆铰接点、驱动安装位都经过尺寸校核，确保虚拟装配下无干涉、运动逻辑符合实际机构运行规律。建模阶段对各部件做了分层材质赋予，支撑臂采用金属质感的金色型材材质模拟碳纤维或铝合金杆件的轻量化属性，末端执行平台使用哑光白色工程塑料材质区分静平台与动平台的功能差异，驱动舵机模块做了细节化的壳体与接线位建模，还原实际舵机的安装尺寸与外形特征，整体渲染采用柔和的渐变背景突出机构本身的结构层次，光影设置贴合工业产品展示的视觉逻辑，清晰呈现三组并联支链的空间排布关系。从结构设计来看，该机器人采用三组对称分布的平行四边形支链连接上下平台，静平台作为驱动安装基座承载三组舵机输出轴，每组支链通过主动臂、从动平行四边形杆组将驱动扭矩传递至末端动平台，依靠三组支链的协同运动实现动平台在X、Y、Z三个轴向的平动自由度，相较于串联式机械手，该并联结构具备运动惯量低、定位精度高、负载自重比大的设计优势。设计过程中重点优化了支链铰接点的位置布局，通过调整主动臂长度、从动杆组的安装角度，平衡了机构工作空间范围与运动奇异位形的规避问题，确保末端平台在有效行程内运动平稳无卡顿，铰接位置预留了标准轴承安装位，可直接适配实际加工时的转动副装配需求，整体结构可直接应用于小件分拣、物料拾取、数控上下料等场景的原型验证，建模时保留了完整的装配约束关系，可直接在三维环境中进行运动仿真，验证不同驱动角度下末端平台的运动轨迹与可达范围，为后续的实物加工与控制系统开发提供精准的三维数模支撑。
