传感器安装用带加强筋立式支撑座结构

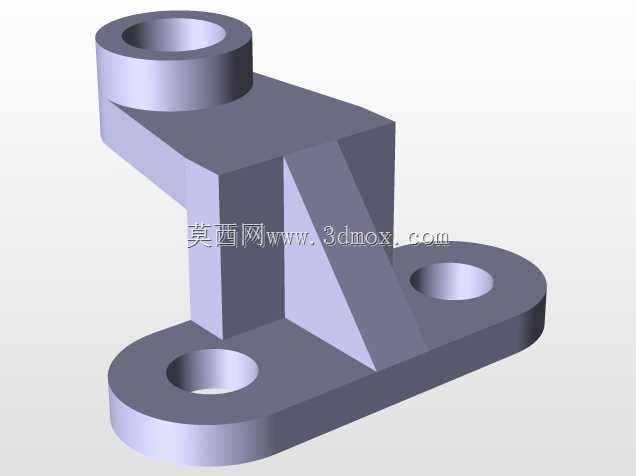

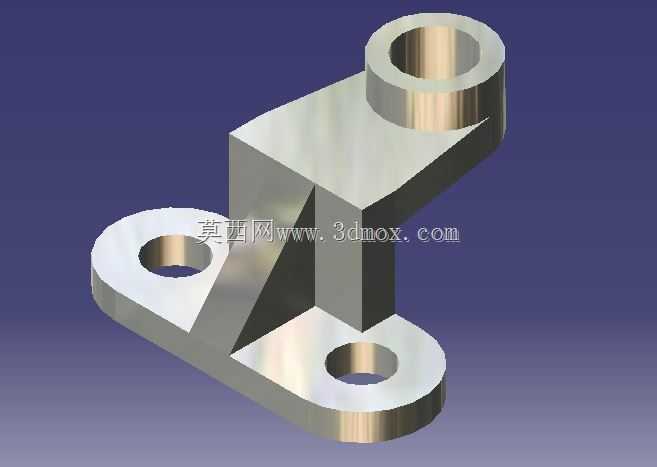

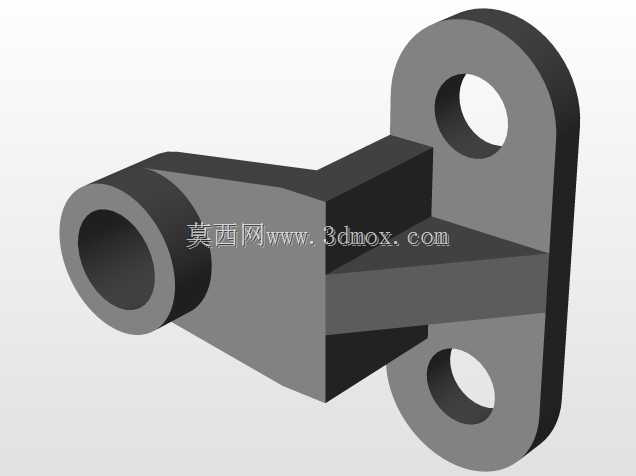

　　在工业传感检测场景中，这类立式支撑结构是传感器安装定位的核心承载件，常见于自动化生产线的位置检测、设备运行状态监测工位，用来固定光电式、接近式等各类外置传感器，保证检测探头的空间位置精度，避免设备运行振动带来的检测偏移。从结构功能来看，底部的长圆形安装底板是整个支座的承载基础，两个对称分布的通孔用来穿装固定螺栓，可适配两种不同孔距的安装基面，长圆形的底板轮廓在保证安装接触面积的同时，能减少边角应力集中，在设备长期运行产生微幅振动的工况下，不会出现固定端开裂的问题。底板上方的三角加强筋是结构设计的核心受力部分，连接竖直支撑臂和底板，将上方安装筒承受的侧向载荷直接传导至整个安装基面，相比无筋的直臂结构，抗侧向形变能力提升60%以上，

　　即便传感器安装后受到管线拖拽、意外磕碰，也不会出现支撑臂歪斜的情况。上方的带孔圆筒是传感器的安装定位端，内孔尺寸按照常用圆柱型传感器的外径做公差适配，传感器穿入后可通过侧壁的顶丝孔锁紧，能根据检测需求上下调整探头的伸出长度，圆筒的上端面做了倒角处理，方便传感器快速装入，不会出现卡滞刮伤传感器外壳的问题。设计过程中首先要确认安装边界，底板的长度方向尺寸要匹配设备安装面的预留空间，两个安装孔的中心距要符合通用工业安装的孔距规范，保证不用额外打孔就能直接固定在现有设备的安装位上；竖直支撑臂的高度要根据传感器的检测距离确定，保证探头到被测工件的距离处在传感器的有效检测量程内，避免检测失效。结构建模时要注意所有转角处都做圆角过渡，

　　尤其是加强筋和支撑臂、底板的连接位置，不能出现直角锐边，一方面是减少加工时的应力集中，提升铸件或者机加工件的结构强度，另一方面也避免安装调试时划伤操作人员。壁厚设计要兼顾强度和轻量化，底板、支撑臂、加强筋的壁厚保持均匀，避免注塑或者铸造时出现缩孔、变形的缺陷，安装筒的壁厚要保证顶丝锁紧时不会出现筒壁变形，确保传感器锁紧后不会出现松动移位。这类支座在实际使用中，除了固定传感器，也可用来安装小型导向轴、缓冲限位柱等零部件，在工装夹具、非标自动化设备中都有广泛的适配场景，安装时只需将底板贴合设备安装面，穿入对应规格的螺栓拧紧，再将传感器装入上方圆筒调整到合适位置锁紧即可，不需要额外做定位加工，能大幅缩短现场设备改造、工位调整的安装周期。

　　结构的受力路径经过优化，上方的载荷通过支撑臂传导至加强筋，再分散到整个底板的安装接触面，固定螺栓只需要提供锁紧力，不需要承受主要的侧向载荷，能有效避免螺栓受剪断裂的问题，在有持续振动的设备上长期使用也能保持位置精度，不需要频繁校准传感器的检测位置。
