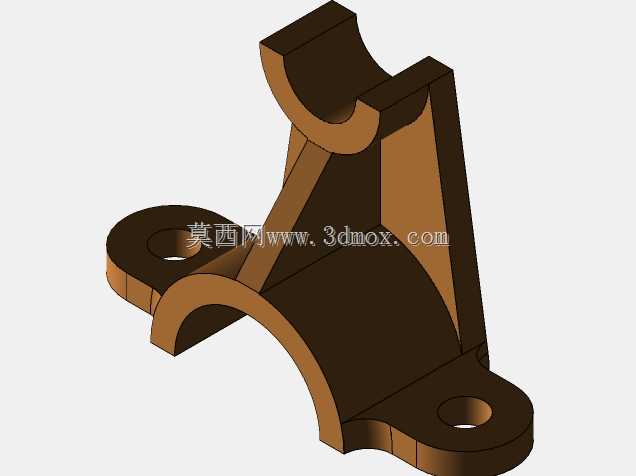

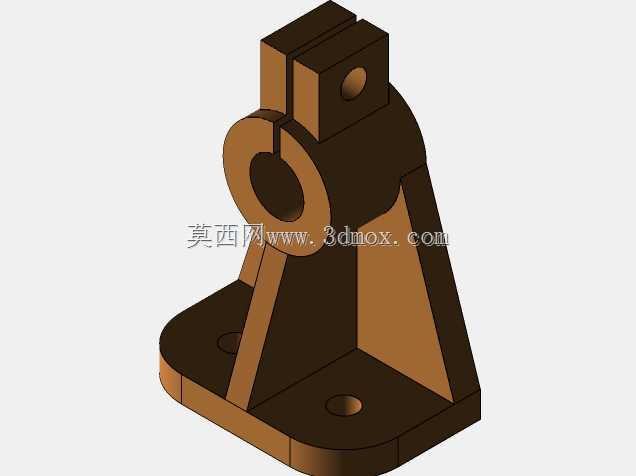

在中小型流体输送管路布设、小型仪表管线配套安装的现场场景里,这类异形抱箍式安装支架的使用频次并不低,它主要承担管线径向定位、承重支撑的作用,避免管线在设备运行振动、介质流动冲击下出现移位、接口松脱的问题,常见于车间压缩空气支路布设、小型传感器配套管线固定、设备内部油路管线定位这类对安装空间有严格限制的工位。从结构功能上看,这个支架整合了两种连接定位逻辑:下半部分的两个带安装孔的翼板是整机与安装基面的固定接口,上半部分的两组弧形抱箍结构是与被支撑圆柱构件的贴合接触面,中间的斜向加强筋是核心受力补强结构,没有多余的冗余设计,每一处结构都对应实际受力需求。做这个结构的建模时,首先要明确安装边界的约束条件:
底部两个安装孔的中心距要匹配现场常用的安装基面预留孔位,孔的直径要适配常规的M6-M8规格紧固螺栓,翼板的厚度要满足螺栓锁紧时的局部抗压强度,避免锁紧时翼板出现压溃变形;抱箍的圆弧内径要和被支撑的圆柱构件外径做公差配合,通常取H8的间隙配合,既保证安装时能顺利卡入构件,又不会因为间隙过大导致支撑时出现径向窜动。中间的立板和斜筋的设计,是考虑到支架承受的载荷不是纯垂直向下的,管线运行时的振动会带来侧向的交变载荷,如果只做垂直立板,长期受交变载荷容易在立板和底部翼板的连接根部出现应力集中断裂,加设斜向加强筋后,能把侧向载荷直接传递到底部安装翼板,大幅降低连接根部的应力峰值,同时不需要把整个立板做厚,能有效控制构件的整体重量,
减少材料消耗。在外形尺寸的把控上,支架的总高度要匹配被支撑构件的安装中心高要求,抱箍的开口宽度要满足构件卡入的操作空间,不需要额外拆分抱箍做分体式结构,靠上下两个弧形面的限位就能实现构件的卡装,安装时只需要先把支架通过底部两个螺栓固定在基面,再把圆柱管线卡入抱箍的弧形槽内,后续如果需要做管线防松,只需要在弧形槽外侧加装一个简易的扎带或者薄型抱箍环即可,安装效率比分体式抱箍支架高不少。建模过程中要特别注意几个工艺细节:所有的棱边都要做R0.5-R1的圆角处理,一是避免安装时锐边划伤操作人员,二是消除机加工或者铸造过程中的应力集中点,提升构件的疲劳强度;安装孔的端面要做凸台设计,保证螺栓锁紧时的接触面是平整的,
避免因为基面不平整导致螺栓锁紧力不足;抱箍的弧形面和立板的连接位置要做圆弧过渡,不要做直角连接,直角连接位置在受冲击载荷时很容易出现开裂。这类支架通常采用铝合金压铸或者Q235钢板焊接后做喷塑处理,铝合金材质的适合用在对重量有要求的设备内部,Q235材质的适合用在车间固定布设的重载管线上,两种材质的结构尺寸可以完全通用,只需要根据载荷大小调整板材厚度即可。在实际选型使用时,要注意核算被支撑构件的总重量,加上介质流动带来的动载荷系数,确保支架的承载能力有1.5倍以上的安全余量,底部安装螺栓要加装弹簧垫圈,避免设备运行振动导致螺栓松动,抱箍的弧形面如果是用来固定仪表类精密构件,可以在弧形面粘贴一层薄橡胶垫,既能增大摩擦力防止构件转动,又能避免硬接触划伤构件表面。
