曲面造型花瓶状曲面练习构件

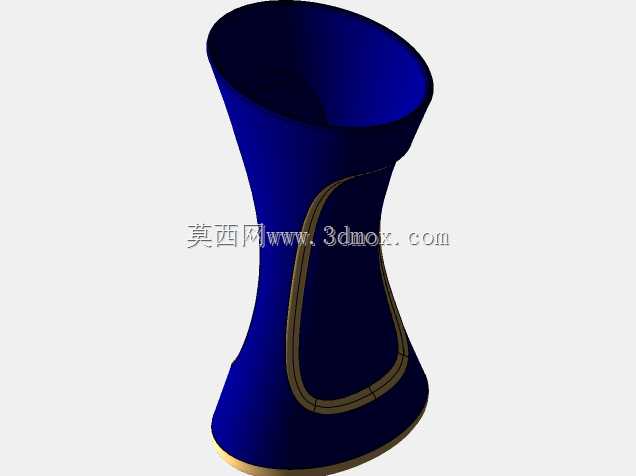

　　这个曲面构件的建模过程，核心是围绕复杂曲面的成型逻辑展开，最初的建模出发点是练习边界曲面、偏移曲面、加厚切割、修剪曲面这几类高频曲面操作，最终成型的形态呈现收腰花瓶的流线型特征，整体为回转类异形薄壁壳体结构。从实际应用场景来看，这类连续顺滑的曲面结构，在工业设计领域的覆盖范围很广，小到消费电子的外观壳体、家居软装的装饰摆件，大到流体管路的过渡段、通风设备的导流罩，只要涉及到无棱角顺滑过渡、变径连续曲面的结构，都能用到这套建模逻辑。

　　从功能特性上看，这个构件整体为对称式收腰结构，上下两端为敞口设计，中部向内收窄形成流畅的腰型曲线，侧壁厚度均匀，外表面连续无突变，不存在硬棱拐角，这种结构的优势在于流体经过内壁时不会产生紊流死角，作为导流部件使用时能有效降低风阻或液阻，作为外观装饰件使用时，顺滑的曲面能带来更好的视觉质感，也不容易积灰，日常清洁维护的难度更低。构件侧壁上的内嵌式装饰槽，采用等距偏移曲面的方式生成，槽体深度均匀，和主体曲面的过渡位置做了圆角处理，既可以作为装饰线条提升外观层次感，也可以作为嵌装标识条、密封胶条的安装位使用，拓展了构件的适配场景。

　　设计思路上，建模时首先搭建了整体的轮廓骨架，先绘制上下两个端面的轮廓草图，再绘制中部收腰位置的控制截面，通过引导线将各个截面串联，生成初始的边界曲面，这个步骤需要重点控制各个截面之间的曲率连续性，避免曲面出现褶皱或者不光顺的问题。初始曲面生成后，通过偏移曲面命令生成等距的内壁面，再对上下端面进行封闭处理，之后通过加厚命令给曲面赋予均匀的壁厚，这里需要注意偏移方向的一致性，避免出现壁厚不均或者曲面自相交的问题。侧壁的装饰槽是在主体曲面成型后，通过投影曲线将槽的轮廓线投射到主体外表面，再使用修剪曲面命令裁去槽位对应的曲面区域，之后偏移生成槽的底面，最后对槽的边缘位置进行圆角过渡，保证所有曲面衔接位置的顺滑度。整个建模过程没有使用复杂的插件命令，全部采用基础的曲面操作完成，对于练习曲面建模的逻辑连贯性有很强的实操价值。

　　从外形尺寸与安装边界来看，这类曲面构件的尺寸可以根据实际使用场景进行参数化调整，作为桌面装饰摆件使用时，整体高度可以控制在200-300mm，上下端口直径控制在80-120mm，中部收腰位置直径控制在40-60mm，壁厚设置在2-3mm即可，放置时可以直接通过下端面的平面接触支撑面，不需要额外的安装固定结构。作为工业导流部件使用时，可以根据管路的通径调整上下端口的直径，保证端口和对接管路的尺寸匹配，壁厚根据输送介质的压力调整，一般低压通风场景下壁厚1.5-2mm即可，输送液体介质时可以将壁厚提升至3-4mm，安装时可以在上下端口位置增加法兰边结构，通过螺栓和对接部件锁紧固定，安装边界需要预留出法兰边的安装空间，周边至少留出20mm的操作空间用于螺栓紧固。需要注意的是，这类连续曲面结构在生产加工时，如果采用注塑工艺，需要重点把控脱模斜度，虽然整体是回转对称结构，但侧壁的装饰槽位置需要做适当的脱模斜度处理，避免出现脱模卡滞的问题，如果采用钣金旋压工艺，则需要控制曲面的曲率变化率，避免曲率突变位置出现板材拉伸破裂的问题。
