带弧形调节孔的L型铰接支撑座结构

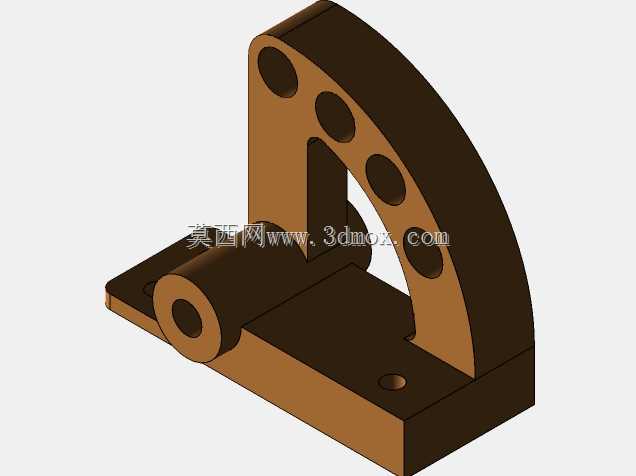

　　这类带弧形调节孔的L型铰接支撑结构，在轻工自动化输送线的侧边挡料机构、小型工装夹具的角度调节模块、实验室小型试验台的铰接定位单元中都有广泛应用，核心作用是为需要绕固定铰接轴调整俯仰角度的杆件、挡板、检测元件安装板提供稳定的支撑基础，同时通过弧形孔实现角度调整后的锁紧固定，不需要额外加工多组定位孔，就能在弧形孔覆盖的角度范围内实现任意角度的锁止，适配不同工况下的角度调节需求。从结构功能来看，底部的矩形安装底板是整个零件的承载基础，底板上预留的两个沉头安装孔，用于穿过内六角螺栓将整个支撑座固定在设备机架、型材台面或者工装基板上，沉孔设计可以让螺栓头部完全埋入底板平面，不会突出底板表面干涉上方铰接部件的转动，

　　也能避免螺栓头部剐蹭操作人员或者周边管线。底板一侧向上延伸的弧形立板是角度调节的核心承载部分，立板上沿圆弧轨迹均匀分布的四个通孔，除了可以作为减重孔降低零件整体重量之外，也能在需要大负载锁止的时候，穿过定位销实现辅助定位，分担铰接轴和锁紧螺栓的受力，避免大负载下弧形孔处出现滑移。立板与底板衔接处的三角加强筋结构，是提升整体刚性的关键设计，在支撑座承受侧向载荷或者铰接端受到垂直方向冲击力的时候，三角筋可以分散立板与底板衔接处的应力集中，避免长期交变载荷下衔接位置出现开裂变形，很多新手建模的时候容易忽略这个加强筋的过渡圆角处理，实际加工中如果直角衔接，淬火或者受力的时候很容易在应力集中点出现断裂，因此筋板与立板、底板的衔接位置都做了均匀的圆角过渡，既降低了应力集中系数，也能减少铣削加工时的刀具接刀痕迹。底板前端伸出的同轴铰接筒，是整个支撑座的转动副核心，筒体内的通孔用于穿过铰接轴或者螺栓，与需要转动调节的外部部件形成铰接配合，筒体的长度略大于立板的厚度，保证铰接部件安装后不会与立板表面产生摩擦卡滞，转动过程中接触面仅为筒体的端面和内孔壁，摩擦力更小，转动更顺畅。从设计思路上来说，这个零件的建模过程覆盖了机械结构设计中最常用的几个基础特征操作，首先是通过拉伸凸台做出底板和立板的基础轮廓，之后拉伸切除出铰接筒的内孔、底板的安装沉孔、立板上的弧形调节槽和减重圆孔，再通过圆角特征处理所有的锐边和应力集中位置，

　　最后通过挤压切割的方式做出加强筋与主体结构的衔接过渡，整个建模过程没有复杂的曲面特征，全部是规则的拉伸、切除、圆角特征，非常适合刚接触三维建模的设计人员练习基础特征的操作逻辑，理解不同特征在实际零件功能上的作用。从安装边界来看，整个零件的底板宽度方向尺寸要适配常用的20系列、30系列铝型材的安装槽间距，保证安装孔可以直接对齐型材的槽口，不需要额外加工转接板；立板的圆弧半径决定了角度调节的范围，通常这类小尺寸支撑座的调节角度范围在0到60度之间，足够覆盖大部分小型工装的角度调节需求；铰接筒的内孔直径通常设计为6mm、8mm或者10mm的标准直径，适配市面上标准的圆柱销、铰接螺栓，不需要单独定制非标轴件，降低后续的装配和维护成本。

　　实际应用中需要注意，弧形孔的宽度要与选用的锁紧螺栓直径匹配，螺栓拧紧的时候要配合平垫和弹垫，增大接触面积的同时防止设备运行过程中螺栓松动导致角度偏移；如果应用在有振动的工况下，除了用螺栓锁紧弧形孔之外，最好利用立板上的减重圆孔插入定位销，实现双重固定，避免长期振动下出现角度滑移。零件的材质通常根据使用场景选择，普通工装场景下选用6061铝合金加工，重量轻、不易生锈，加工成本低；如果是负载较大的设备上使用，可以选用45号钢加工后做发黑处理，提升刚性和耐磨性能；如果是在潮湿或者有腐蚀的环境下使用，可以选用304不锈钢加工，满足防腐需求。很多设计人员在做这类调节支撑结构的时候，容易把弧形孔的圆心位置搞错，弧形孔的圆心必须与铰接筒的轴线完全重合，否则转动调节的时候螺栓会在弧形孔内出现卡滞，无法顺畅调整角度，这也是这类零件设计过程中最需要注意的形位公差要求，建模的时候就要把铰接筒的轴线作为弧形孔的草图圆心，从设计源头避免装配后出现调节卡滞的问题。另外，零件所有的锐边都需要做倒钝处理，不仅是为了避免安装调试的时候划伤操作人员，也能去除加工过程中产生的毛刺，避免毛刺脱落进入设备内部造成卡滞或者磨损。
