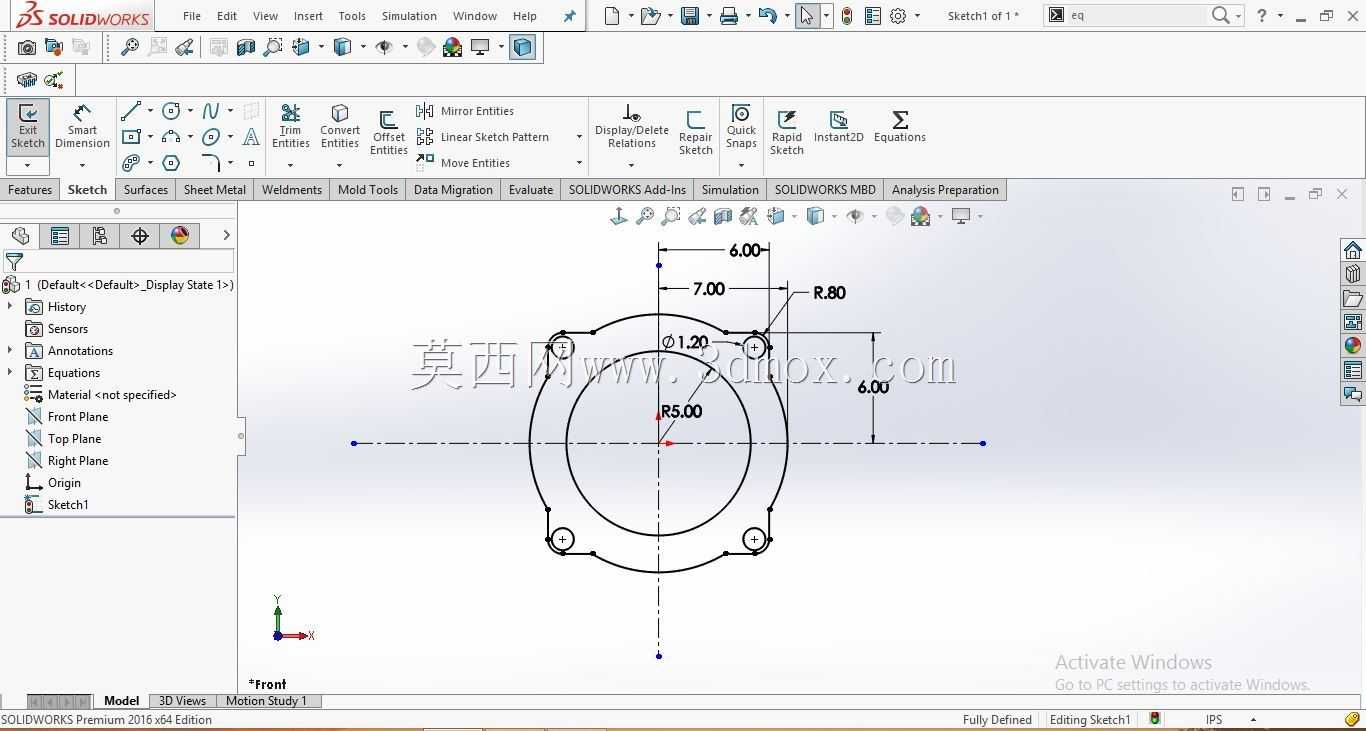

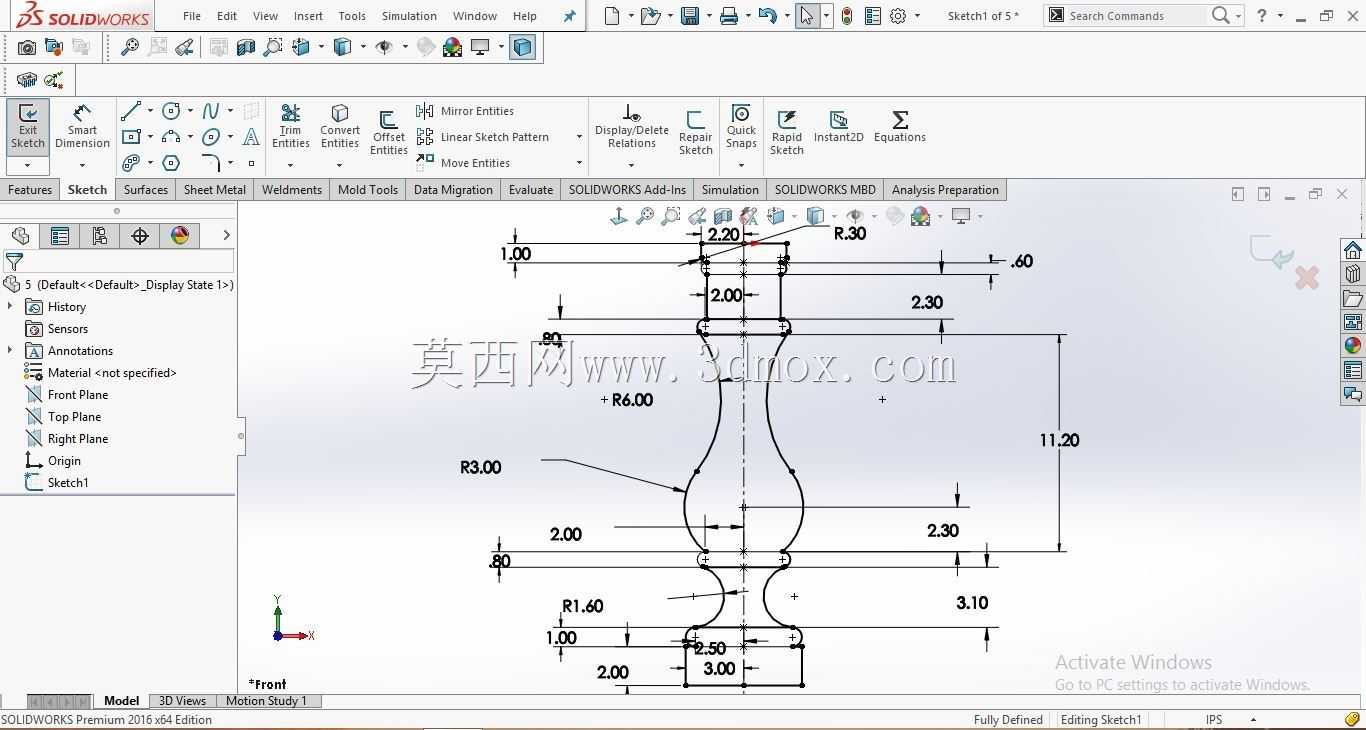

带安装孔位的圆形法兰端盖草绘结构

　　在常规的流体管路、小型传动箱体的端侧密封场景中，这类带均匀安装孔的圆形端盖结构是应用频次极高的基础零件，日常做结构设计时，这类零件的草绘阶段往往决定了后续特征生成、装配匹配的整体效率，很多新手工程师容易在草绘阶段漏加约束，导致后续修改尺寸时整个轮廓出现漂移，反而拖慢整体设计进度。这个草绘结构以中心十字基准线作为定位核心，中心区域设置R5.00的内孔轮廓，对应穿过直径10mm的轴类零件或者管路接头，内孔外侧的主体外圆设置R8.0的轮廓半径，整体外圆直径16mm，属于小型轻量化的端盖类零件适配尺寸。四个安装孔采用中心对称布局，相邻孔的中心距分别设置为6.00、7.00、4.00，孔位中心距离主体外圆边缘的距离统一为1.20，

　　这个尺寸是经过装配间隙校核的，既保证安装时螺栓穿入后不会和外圆边缘产生干涉，也不会因为孔位太靠近内侧导致和中心内孔的壁厚不足，影响端盖的结构强度。做这类草绘的时候，首先要把中心基准线设置为固定约束，所有的轮廓尺寸都以十字中心线作为标注基准，避免后续修改某个孔位尺寸时带动整个轮廓偏移；四个安装孔的中心要分别添加和中心线的对称约束，保证四个孔的位置度符合装配要求，不需要逐个标注每个孔到中心的距离，通过对称约束就能实现孔位的均匀分布，减少冗余标注的同时也能让草绘的约束关系更清晰。这类端盖实际使用时，一般是配合O型密封圈安装在阀体、小型齿轮箱或者气动元件的端面上，四个安装孔穿入M3或者M4的紧固螺钉，把端盖压紧在壳体端面上，

　　实现内腔的密封或者轴端的轴向定位。草绘阶段把所有尺寸和约束完全定义，后续做拉伸凸台、沉头孔加工、倒角这些特征的时候，就不会出现草绘过定义或者欠定义的报错，尤其是做系列化零件设计的时候，只要修改草绘里的几个核心尺寸，比如内孔半径、外圆半径、孔位中心距，就能快速生成不同规格的端盖模型，不需要重新绘制整个轮廓。很多工程师做这类基础零件的时候容易忽略草绘的完全定义，觉得零件结构简单随便画个轮廓就行，实际到装配阶段就会发现，孔位不对中、外圆和壳体止口不匹配的问题层出不穷，反而要花更多时间回头修改草绘的约束和尺寸。这个草绘里的尺寸标注逻辑是按照实际加工的基准来设置的，所有尺寸都从中心基准引出，和加工时的车床装夹基准、钻床的钻孔定位基准保持一致，

　　后续导出工程图的时候，不需要重新调整标注位置，直接就能把草绘里的尺寸导入工程图，减少工程图绘制的重复工作量。另外草绘里的四个安装孔的中心连线刚好构成一个正方形，和外圆保持同心，这种布局的螺钉紧固力分布最均匀，压紧端盖的时候不会出现局部压力过大导致密封圈变形不均的问题，能有效提升密封的可靠性，避免长期使用后出现渗漏的情况。在做这类零件的设计校核时，还要注意安装孔和中心内孔之间的壁厚，这里1.20的边缘距离加上孔自身的半径，壁厚能够满足常规1.6MPa以下的静压工况使用要求，如果是高压工况，只需要在草绘里调整外圆半径和孔位距离，就能快速提升壁厚满足强度要求，不需要重构整个特征树。
