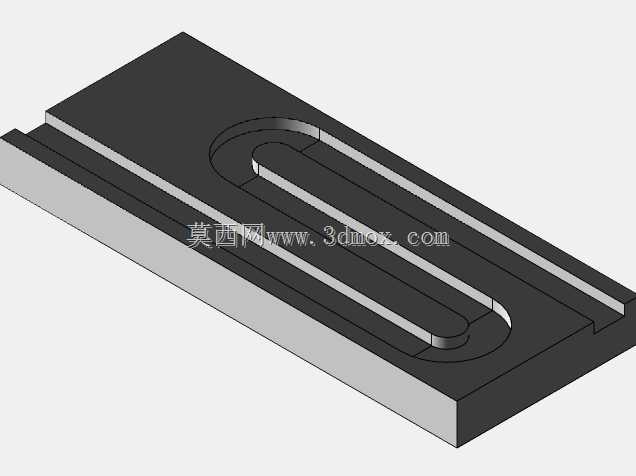

挤压凸台扫掠切割练习用槽型基座结构

　　在日常机械结构设计的建模练习环节，这类带U型闭合槽道的板状基座，是很多从业者刚接触特征组合操作时会反复打磨的练习载体，它没有复杂的曲面拼接，却能把两个核心实体特征的操作逻辑、参数匹配、边界约束讲透。先从实际应用场景说，这类带连续闭合槽道的板件，在小型输送线的工件导向工位、检测设备的传感器滑移安装座、工装夹具的可调定位基座上都能找到相似结构，槽道的作用是给配套的滑移件提供精准的行进路径，两侧的凸台边则是滑移副的导向限位面，限制滑移件除行进方向外的其余五个自由度，保证运动过程无偏摆、无卡滞。

　　从功能特性上拆解，这个构件的核心功能有两个，一是作为安装基准承载上方的滑移组件，底部的平整平面可以直接通过螺栓锁紧在设备机架的安装面上，平面度要求控制在0.05mm以内，避免安装后基座出现翘曲导致槽道变形；二是通过一体加工出的U型闭合槽道，提供连续的导向路径，槽道的两个侧壁平行度公差需要控制在0.03mm以内，槽底的粗糙度要达到Ra1.6，减少滑移块运动时的摩擦阻力，避免长期运行出现磨损卡顿。

　　设计思路上，做这个结构的时候首先要确定基座的整体外形边界，整体为矩形板状结构，长度方向根据配套滑移件的最大行程确定，要预留出两端的安装固定孔位，宽度方向要比槽道的总宽多出两侧凸台的厚度，凸台的高度要匹配滑移块的卡槽深度，保证滑移块卡入后不会出现上下窜动。建模的时候先绘制基座的基体矩形草图，拉伸得到基础板件，之后绘制槽道的中心引导线，这里的U型引导线要注意两端圆弧的半径和直段长度的匹配，圆弧半径不能小于槽道宽度的二分之一，否则扫掠切割的时候会出现特征自交报错。挤压凸台的操作是在基体表面绘制凸台的轮廓草图，也就是槽道两侧的长条轮廓，注意两端的圆弧部分要和引导线保持等距，拉伸凸台的时候要给定统一的高度，保证整个凸台表面的平面度；之后的扫掠切割特征，需要先绘制槽道的截面轮廓，截面为矩形，宽度匹配设计要求的槽宽，深度根据滑移件的配合深度确定，以之前绘制的U型中心引导线作为扫掠路径，切除凸台和基体之间多余的材料，形成连续的闭合槽道。这里要特别注意扫掠的方向设置，要保证截面始终垂直于引导线，否则切出来的槽道会出现宽窄不一的问题，两端的圆弧过渡位置要做等半径检查，避免出现局部壁厚过薄的情况。

　　外形尺寸与安装边界方面，这类练习用的基座通常长度控制在150mm到200mm之间，宽度在80mm到100mm之间，基体厚度在10mm左右，两侧凸台高出基体表面3mm到5mm，槽道的宽度根据配套的滑移销直径确定，通常在6mm到10mm之间，槽道的深度和凸台高度保持一致，保证槽底和基体表面齐平。安装的时候，基座的四个角需要设置沉头安装孔，孔位距离边缘的距离要大于螺栓直径的1.5倍，避免安装时出现边缘开裂，沉头孔的深度要保证螺栓锁紧后顶面不高出凸台表面，防止干涉滑移块的运动。另外在槽道的两端圆弧位置，要预留出滑移块的换向缓冲空间，不能让滑移块运动到端部时和槽道端面发生硬碰撞，设计的时候可以在端部预留2mm到3mm的间隙，也方便后期加装缓冲阻尼件。

　　很多新手在做这类结构练习的时候，容易出现两个问题，一是挤压凸台的时候草图轮廓没有闭合，或者两端的圆弧和直段没有添加相切约束，导致拉伸出来的凸台表面有接痕；二是扫掠切割的时候引导线出现尖角，或者截面轮廓和引导线没有正确约束，导致切除特征失败，或者切出来的槽道侧壁有台阶。反复练习这类结构，能快速掌握拉伸凸台和扫掠切除两个特征的操作逻辑，理解草图约束对最终实体特征的影响，为后续做更复杂的导向槽、凸轮槽类结构打下基础。实际生产中这类结构如果是用铝合金加工，通常会在槽道表面做硬质阳极氧化处理，提高表面的耐磨度，如果是用45号钢加工，则会做淬火处理，硬度达到HRC40-45，延长构件的使用寿命。
