斜置式方管焊接设备承载机架结构

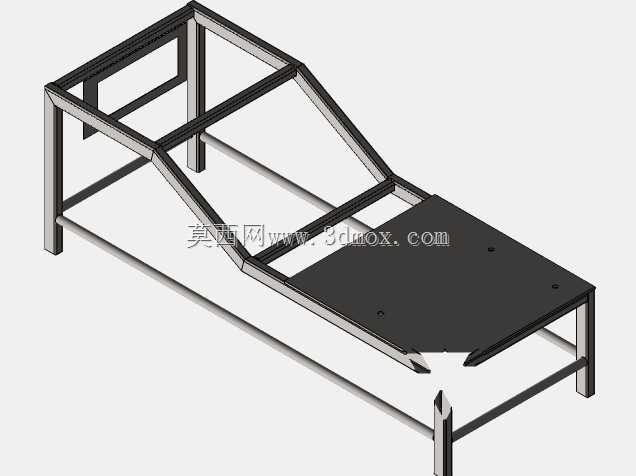

　　这类方管焊接成型的斜置式机架，多应用在中小型非标自动化设备、轻型物料输送接驳台、小型检测工位的主体承载场景中，日常生产里常作为设备的核心承力基础，替代部分铸件底座降低整体自重，同时兼顾加工周期短、改型调整灵活的优势。从结构功能来看，整个机架采用标准规格矩形钢管拼焊成型，左侧设置等高垂直支撑腿，右侧配合斜向布置的方管梁形成带倾角的安装平面，能够适配需要倾斜作业面的设备安装需求，比如小型工件的视觉检测工位、轻型物料的滑移导料工位、或是需要操作面倾斜的人工装配工位，无需额外加装角度调节垫块即可直接满足作业倾角要求。机架末端集成的整块钣金安装平板，预先加工了对应安装孔位，可直接固定功能模组、驱动元件或是操作面板，

　　平板与下方方管横梁采用满焊加段焊结合的方式连接，避免长期承重后出现平板变形翘曲的问题。设计过程中优先考虑了焊接工艺的可实现性，所有方管拼接位置均预留了足够的焊接操作空间，相邻管材的接缝处做了45度切角对齐处理，减少焊接填充量的同时保证接缝处的应力均匀分布，斜撑梁的布置位置经过受力校核，从左侧高支撑腿的中下部延伸至右侧低支撑腿的上部，形成稳定的三角承力结构，当机架上部放置额定负载时，斜撑可将垂直载荷分解为沿管材轴向的压力，避免方管连接处出现弯矩过大导致的开焊变形。整个机架的安装边界设计充分考虑了车间现场的布置需求，底部四个支撑腿的端面预留了脚轮或可调脚杯的安装螺纹孔，可根据使用场景选择移动或是固定安装方式，

　　机架整体宽度控制在常规设备通道的允许通行范围内，长度方向的尺寸适配小型工位的占地要求，不会占用过多车间生产面积。框架内部预留的中空空间，可用于布置设备的电气走线、气动管路或是小型控制元件，避免管线外露造成的安全隐患，同时斜向布置的梁体也可作为辅助安装面，固定线槽、气动接头等附属配件。从焊接成型的细节来看，所有外露焊缝均做了打磨处理，去除焊渣与焊接飞溅，后续可直接进行喷塑或是喷漆的表面处理，方管选材时统一采用同批次的型材，避免不同批次材料的壁厚公差导致拼接时出现错边问题，安装平板与框架焊接时采用了对称焊接的顺序，有效控制焊接变形量，保证平板安装面的平面度满足后续模组安装的精度要求。这类焊接机架相比铝型材搭建的框架，

　　具备更高的结构刚性与抗扭性能，在存在轻微振动的生产场景下不会出现型材连接处松动的问题，同时整体成本更低，适合小批量定制化设备的生产配套，日常维护时仅需检查关键焊缝处是否存在开裂，支撑脚是否出现受力不均的情况即可，长期使用的稳定性表现优异。
