型材拼接焊接机架结构设计实例

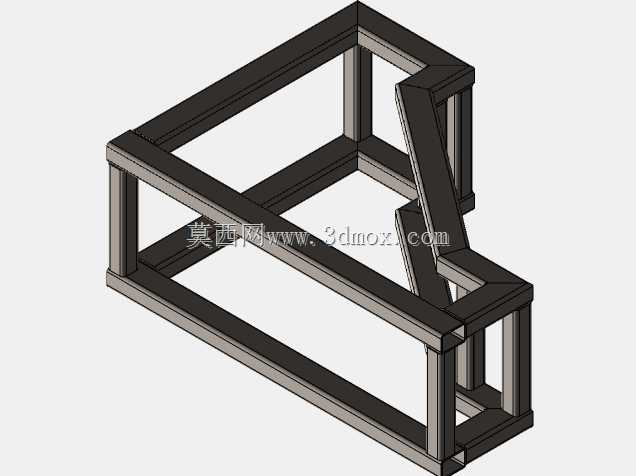

　　这类焊接框架结构在非标自动化设备、小型检测工位、工装夹具承载台场景中应用十分广泛，很多刚接触结构件建模的工程师，最初接触的实体练习往往就是这类由标准型材拼接而成的焊接机架。不同于铸件一体成型的承载结构，焊接机架的优势在于生产周期短、材料选型灵活，可根据实际承载需求调整型材截面规格，不需要开模即可快速完成单件或小批量生产，在中小批量设备生产、产线临时改造工位搭建场景中，是性价比极高的承载结构选择。从实际使用角度看，这类框架结构核心作用是为上方安装的功能组件、检测元件、操作台面提供稳定的安装基准，所有型材的拼接端面都需要经过裁切处理，保证拼接处贴合紧密，避免焊接后出现应力集中导致的框架变形。设计这类结构时，首先要明确整体安装边界，

　　需要提前预留出设备内部走线、功能组件安装、后期维护操作的空间，不能只单纯考虑框架本身的结构强度。比如斜向支撑的布置位置，要避开后续电气元件安装位、传动组件的运动行程，很多新手设计时只考虑结构稳定性随意添加斜撑，最后实际装配时才发现斜撑挡住了电机安装位或者传感器走线孔，只能重新裁切修改型材，反而耽误生产进度。型材拼接处的修剪延伸是建模过程中的核心要点，不同方向的型材交汇时，需要保证相邻构件的端面完全贴合，不能出现缝隙或者构件之间互相干涉的情况，尤其是斜撑与主框架的连接位置，需要根据斜撑的倾斜角度精准裁切型材端部，保证焊接时焊缝能够均匀填充，连接强度达到设计要求。这类框架的外形尺寸没有统一标准，完全根据所承载设备的整体尺寸确定，

　　通常主框架的长宽尺寸要比上方安装的台面单边宽出50到100毫米，方便后续安装防护板、走线槽或者外围附件，底部的支撑脚位置要对应地面的安装点位，如果是需要移动的工位，底部支撑位置还要预留脚轮或者调节脚轮的安装空间。结构设计过程中，要合理分配主承重梁和辅助支撑的型材规格，主承重梁通常选用截面更大的矩形管，保证整体框架的抗弯强度，辅助支撑和斜撑可以选用截面稍小的型材，在保证整体结构刚性的前提下控制整体重量和材料成本。焊接工艺的预留也要在设计阶段考虑到位，相邻型材拼接处要预留合适的焊接收缩余量，避免焊接完成后整体框架尺寸出现偏差，导致后续安装台面或者其他组件时出现孔位不对中的问题。另外，框架上所有需要后续安装附件的位置，

　　都要提前在型材上预留安装孔或者焊接螺母，避免框架整体焊接完成后再进行钻孔加工，增加不必要的加工难度。这类结构虽然看起来只是简单的型材拼接，但实际设计中需要兼顾的细节很多，从型材选型、支撑布置到拼接处的裁切处理，每一个环节都会影响最终成品的结构稳定性和装配便利性，作为结构构件建模的练习实例，能够帮助设计者快速掌握多构件拼接时的修剪、延伸、干涉检查等核心操作，理解焊接框架从设计到生产的全流程注意要点，为后续设计更复杂的设备承载结构打下扎实的实践基础。很多实际生产中出现的焊接框架变形、安装孔位偏差、组件干涉等问题，本质上都是设计阶段没有考虑周全，没有提前预判加工和装配环节可能出现的问题，通过这类基础结构的练习，能够让设计者建立起从建模到生产的全链路思维，而不是只停留在三维软件的虚拟建模层面。
