曲柄滑块传动配合教学演示结构

项目分类:通用机械零部件 发布时间:2022-02-22 ID:560824
  • 曲柄滑块传动配合教学演示结构
  • 曲柄滑块传动配合教学演示结构
  • 曲柄滑块传动配合教学演示结构
  • 曲柄滑块传动配合教学演示结构
  • 曲柄滑块传动配合教学演示结构

  这套结构是面向机械装配入门练习设计的曲柄滑块传动演示单元,核心作用是帮助从业者快速掌握三维装配环境下各类基础配合的实际应用逻辑,而非直接用于量产设备的直接搭载。从实际工程场景来看,这类基础传动结构广泛出现在小型冲压设备、往复送料机构、活塞式动力单元的核心传动段,很多入门工程师在刚接触三维装配时,往往只会生硬套用配合命令,却不理解不同配合对应的实际安装约束逻辑,这套演示结构刚好把最常用的几类装配配合融入完整的运动链路里,能让练习者快速建立装配约束和实际机械安装的对应认知。

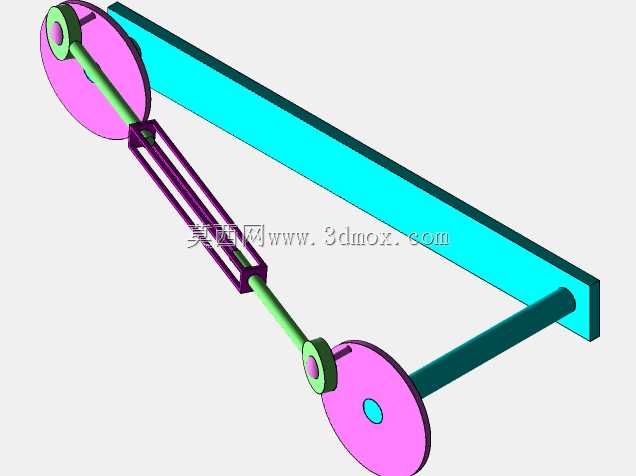

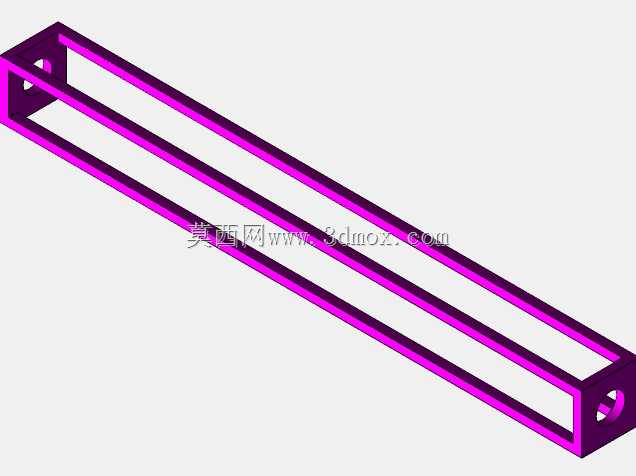

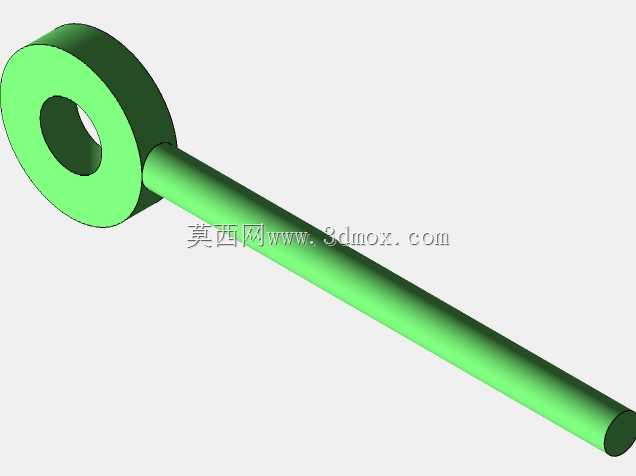

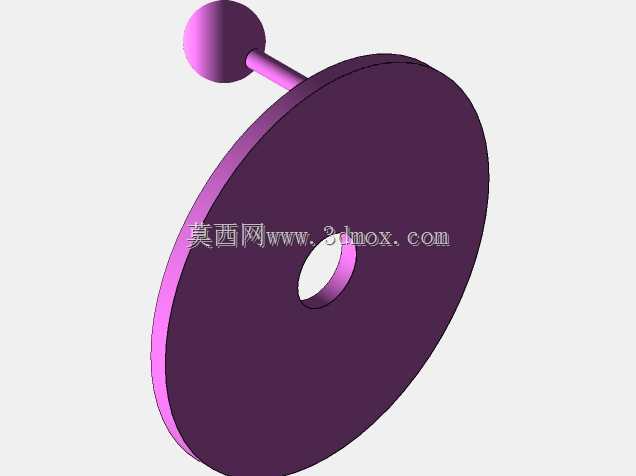

  整个结构的组成非常清晰,两端的圆盘类构件是曲柄动力输入端,中间的长杆件是传动连杆,侧边的长直构件是滑块的运动导轨,整套结构的运动逻辑是:两端曲柄做定轴回转运动时,通过连杆带动滑块沿导轨做直线往复运动,整个运动过程没有冗余自由度,所有约束都完全对应实际机械安装的物理限制。设计这套演示结构的时候,特意把每个配合对应的实际安装边界做了显性化处理:两端曲柄和固定支架之间的同心配合,对应实际设备里转轴和轴承座的装配关系,设计时特意预留了轴径和安装孔的标准配合间隙,和实际工程里的基孔制配合公差逻辑保持一致,不会出现建模时轴孔尺寸完全一致导致实际装配干涉的问题;连杆和曲柄、连杆和滑块之间的重合配合,对应实际机构里传动件的端面贴合定位,建模时特意把贴合面的基准做了统一,避免装配时出现面错位导致的运动卡滞;导轨和滑块之间的平行配合,对应实际直线运动副的导向约束,设计时特意把导轨的导向面和滑块的滑动面做了平行度公差的隐含设定,保证运动过程中不会出现别劲的情况;结构里还融入了角度配合和距离配合的演示场景,曲柄转动的角度限位、滑块的行程距离约束,都可以通过这两类配合实现,刚好覆盖了入门装配练习里最常用的所有配合类型。

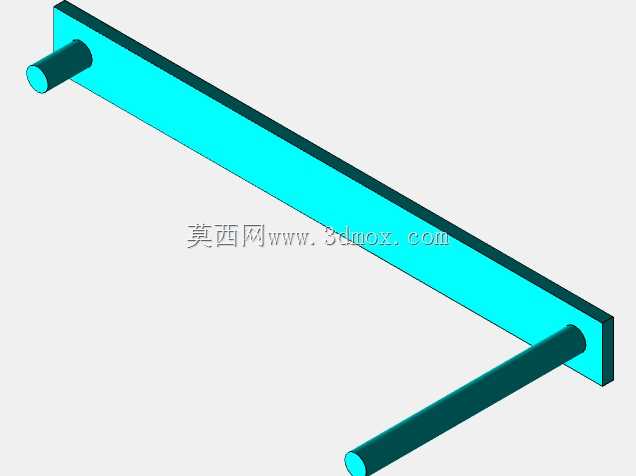

  从安装边界来看,整套结构的固定端是侧边的L型安装支架,支架上预留了两个转轴安装位,两个安装位的同轴度做了严格约束,对应实际设备里双支撑转轴的安装要求,支架的底面是安装基准面,实际使用时可以通过这个基准面把整套结构固定在工作台或者设备机架上,不需要额外做基准转换。外形尺寸上,整套结构的横向长度适配常规教学演示的观察视角,不会因为尺寸过大导致操作时视角调整繁琐,也不会因为尺寸过小导致细节特征看不清,两个曲柄盘的直径一致,保证两端回转运动的同步性,连杆的长度经过计算,刚好匹配曲柄的回转半径,让滑块的行程处于合理的演示区间,不会出现运动死点或者行程过长超出导轨边界的问题。

  很多刚接触三维装配的工程师容易犯的错误,就是在做装配约束时过度定义或者欠定义,比如给曲柄和支架加了同心配合之后,又额外加了不必要的轴向约束,导致曲柄无法转动,或者给滑块和导轨加了平行配合之后,没有加滑动方向的距离约束,导致滑块可以脱离导轨,这套演示结构在设计时特意把每个构件的约束数量做了优化,每个零件的约束刚好完全限制不需要的自由度,保留运动需要的自由度,练习者在装配过程中可以很直观地感受到每个配合起到的约束作用,理解“约束是为了限制不需要的运动,保留需要的运动”这个核心装配逻辑,而不是机械地把所有面都加上配合。另外,这套结构的所有零件都做了简化处理,没有添加冗余的工艺特征比如倒角、螺纹这些不影响装配逻辑的细节,让练习者可以把注意力完全放在配合关系的理解上,不会被无关特征分散注意力,等完全掌握了基础配合逻辑之后,再去做复杂设备的装配时,就能快速判断每个零件需要的约束类型,减少装配错误,提升建模效率。
