COMELZ切割用气动摆动刀结构设计

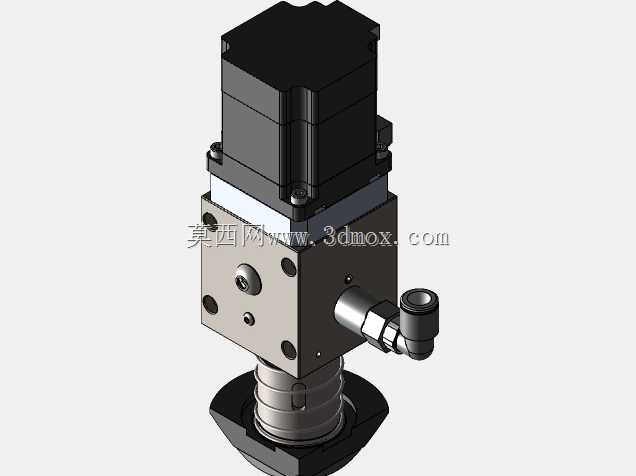

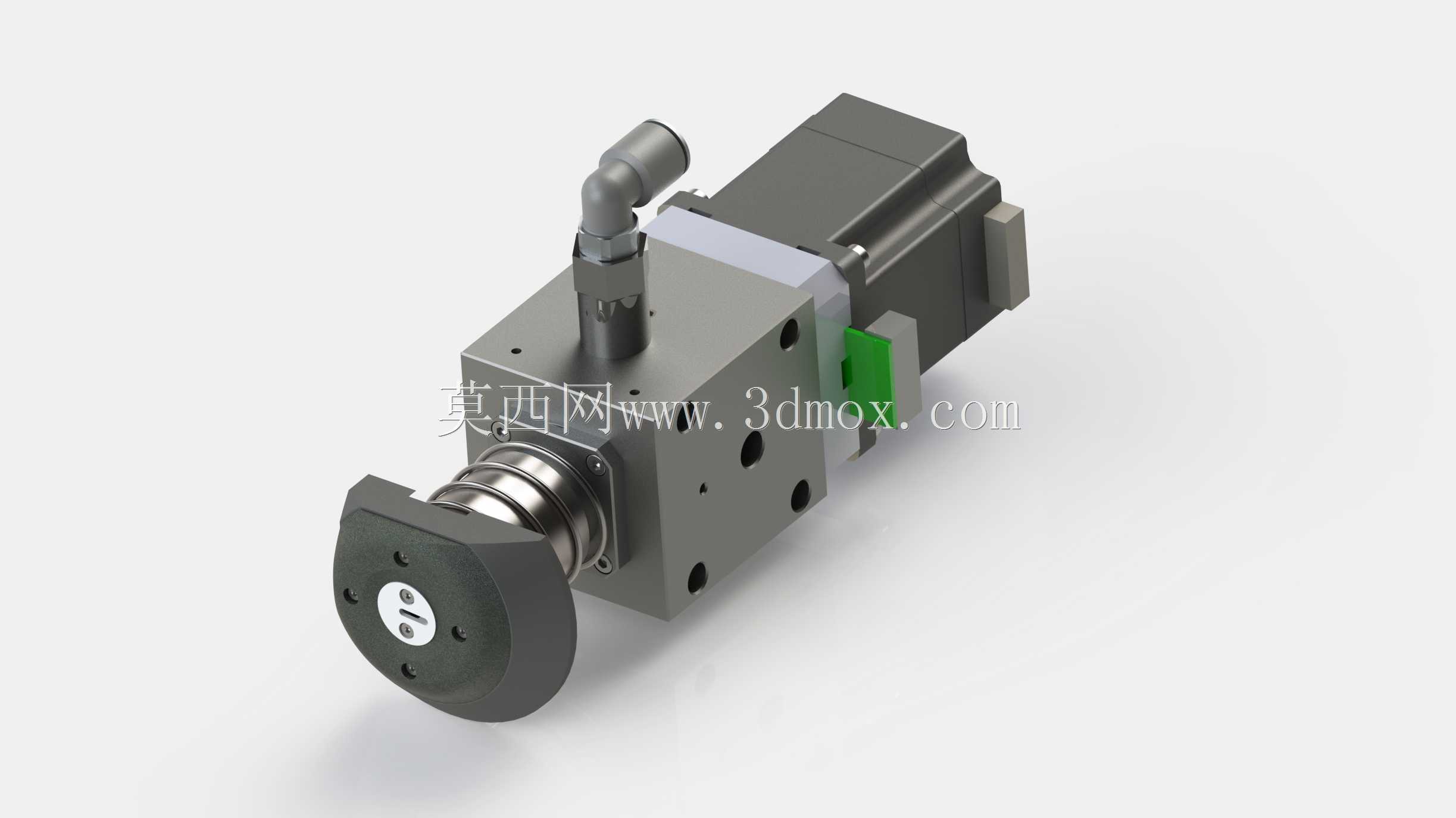

　　这款气动摆动刀主要适配COMELZ系列数控切割设备，作为柔性材料裁切工序的核心执行部件，在皮革、纺织面料、工业垫片、柔性包装材料等卷材或片材的裁切生产场景中承担核心裁切动作输出，相比传统电动裁切刀，气动驱动的形式具备响应速度快、过载自保护、输出扭矩适配柔性材料裁切特性的优势，不会出现电动刀头堵转烧损的问题，在中小批量多材质切换的裁切工位适配性极强。从结构设计逻辑来看，该刀头采用模块化集成思路，将气动驱动单元、角度摆动机构、裁切刀装夹位、安装基准面做了一体化整合，不需要额外搭建传动链路，设备集成时只需对接气路接口与安装基准即可完成装配，大幅降低了裁切设备厂商的二次开发工作量。刀头的动力输入侧采用标准弯通快插气嘴，

　　适配车间常规6mm或8mm气动软管，气路接入后通过内置的回转配气结构将压缩空气动力传递至摆动腔，驱动刀盘按照设定的摆角做高频往复摆动，配合设备Z轴的下压力完成材料冲切，摆动频率可通过外接气路的节流阀做线性调整，适配不同厚度、不同韧性材料的裁切需求，比如裁切薄型皮革时可提高摆动频率获得更顺滑的切口，裁切厚型工业橡胶垫片时可降低摆动频率增大单次裁切冲击力，避免出现材料连丝、切口毛边的问题。从安装边界来看，该刀头的主体安装基准为后端的方形安装法兰面，法兰面上预留了四个对称分布的螺栓沉孔，可直接固定在裁切设备的Z轴滑台安装板上，安装时需保证刀盘端面与设备工作台面的平行度误差控制在0.02mm以内，否则会出现裁切深度不均、局部切不透的问题；

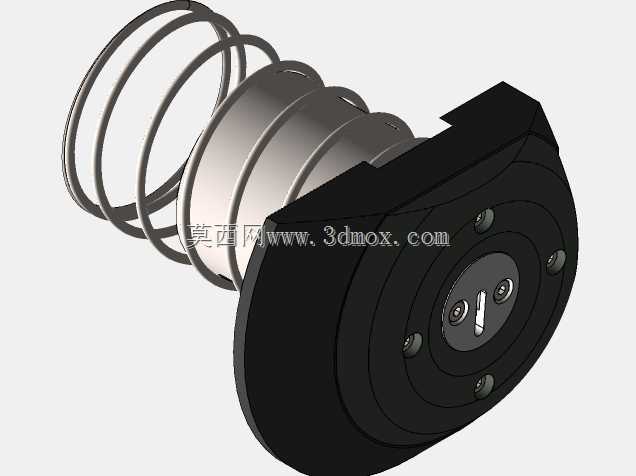

　　刀头整体的侧向轮廓做了避空设计，在多刀头并排布局的裁切设备上，相邻刀头的最小安装间距可压缩至80mm，不会出现运动干涉，能满足多刀头同步裁切的高效生产需求。刀头前端的刀盘采用快拆式结构设计，更换刀片时不需要拆解整个刀头，只需松开刀盘侧面的紧定螺钉即可取下压刀盖完成刀片更换，单次换刀时间可控制在1分钟以内，适配生产现场快速换型的需求；刀盘与摆动输出轴之间采用圆锥面配合定位，重复装夹的定位精度可控制在0.01mm以内，换刀后不需要重新调整裁切原点，减少设备调试停机时间。内置的摆动机构采用硬质氧化铝合金缸体配合淬硬钢摆动轴，轴端采用双唇形聚氨酯密封圈做动密封，在0.5-0.8MPa的常规车间供气压力下，不会出现漏气窜气的问题，

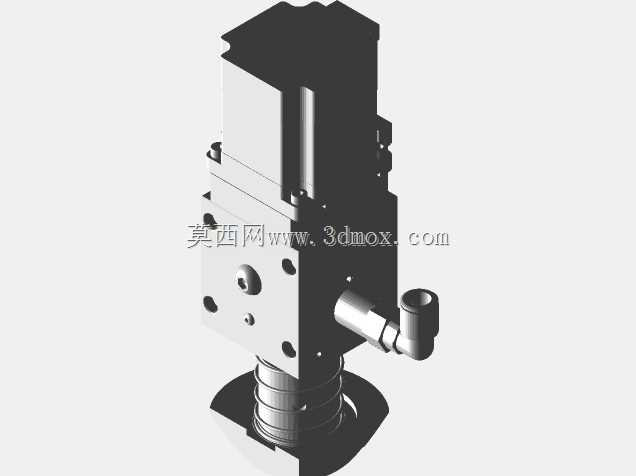

　　连续往复摆动的使用寿命可达千万次级，能满足工业现场三班倒的连续生产需求；气路接口处内置了微型消声节流结构，排气时的噪音可控制在70分贝以内，不需要额外加装外置消音器，不会造成车间生产噪音超标。在实际选型适配时，需要注意该刀头的最大裁切厚度适配范围为8mm以内的柔性材料，不适合裁切金属板材、硬质塑料等刚性材料，若强行裁切刚性材料会造成摆动轴过载变形、刀盘崩损的问题；刀头的供气气源需要经过三联件过滤处理，保证压缩空气的干燥度与清洁度，避免气源内的水分、杂质进入缸体造成密封圈磨损、阀芯卡滞的故障。从三维建模的细节来看，该模型完整还原了刀头的所有装配关系，包括内部的气路通道走向、密封槽位置、紧固件规格、安装孔位坐标，在做裁切设备的整体结构设计时，可以直接将该模型导入装配体，做干涉检查、安装板开孔定位、气路管路布局的参考，不需要重新对实物做逆向测绘，能大幅缩短设备开发的设计周期；模型中也还原了刀头的运动行程边界，在做设备运动仿真时，可以直接调用该模型的摆动参数，模拟实际裁切过程中的刀头运动轨迹，提前排查刀头与工作台、压料机构的运动干涉问题，减少现场调试的整改工作量。
